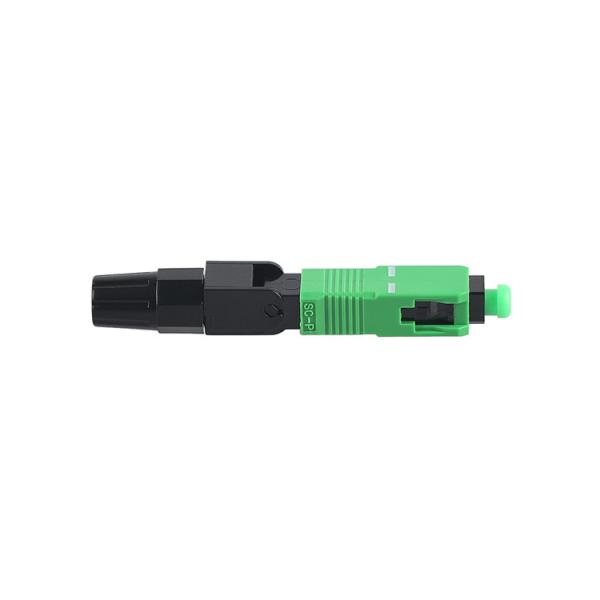

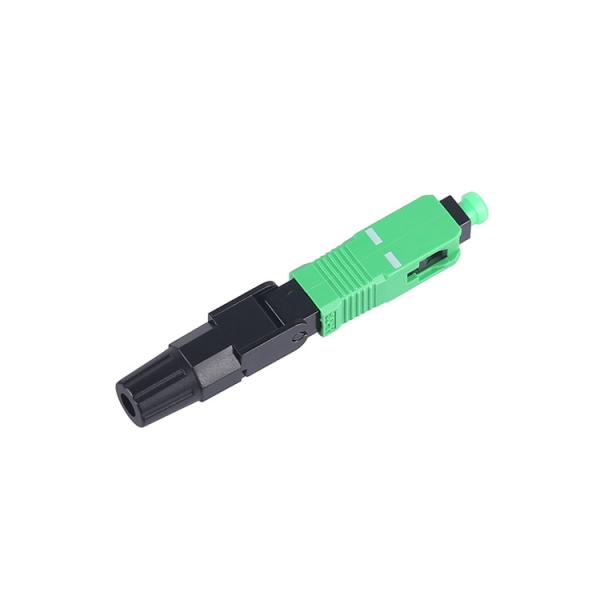

1 Conector de campo central instalado SC APC FTTH GPON Conector de emenda rápida

1Core SC APC FTTH GPON Field Mechanical Cold Splice Connector Verde Instalação rápida PEI

O conector rápido de fibra óptica é um tipo de conector que pode resolver o problema da fiação ultra longa distância e fibra para o projeto doméstico, ele faz terminações de fibra rápido,fácil e confiável e fazer terminações sem qualquer problema e não exigem epoxi, sem polir, sem empalhar, sem aquecimento e pode alcançar parâmetros de transmissão excelentes semelhantes à tecnologia padrão de polir e empalhar.Os conectores pré-polidos são principalmente aplicados a cabos FTTH em projetos FTTH, directamente no sítio do utilizador final.

SC UPC 60MM Conjunto de conector rápido SC APC 55MM Conjunto de conector rápido

Para cabos de 2*3 mm para cabos redondos de 0,9 mm

Conector SC instalado em campoParâmetro técnico:

- Não.

Garantia da qualidade Conector SC instalado em campo:

Quatro vezes de moagem e duas vezes de inspecção de qualidade

Etapa 1: moagem de 30um

Passo 2: moagem de 9um

Passo 3: 1 um moagem

Etapa 4: Polir transparente

Etapa 5: Detecção da face final da fibra óptica

Etapa 6: Detecção de perdas de inserção, perdas de retorno

Conector SC instalado em campoCaracterísticas

• Cada ferrule foi testado dentro de 0,5 dB de perda de inserção, atingindo o padrão TELECOM;
• Adotar ferrule cerâmica de classe Three Circle A, melhora a estabilidade do produto, baixa perda e pequena mudança;
• Produção em grande escala, tecnologia madura, requintada, que assegura a qualidade dos conectores;
• Tem uma boa viabilidade e pode ser reutilizado mais de 15 vezes;
• Desempenho de funcionamento estável, baixa perda de inserção, baixo custo de utilização, baixa taxa de manutenção e velocidade de instalação rápida;
• Cada 100pcs será equipado com 1pc dispositivo de fixação de comprimento;
• Projeto de estrutura humanizado: ponto limite pré-definido do cabo de queda na bagageira e gerar automaticamente uma pequena micro curva de acordo com o comprimento de corte correto do produto (ver figura abaixo).A micro curva indica que a fibra óptica foi em bom contato com a fibra óptica incorporada, e a micro curva deve existir, mas não muito grande, caso contrário a perda durante o período será afetada.

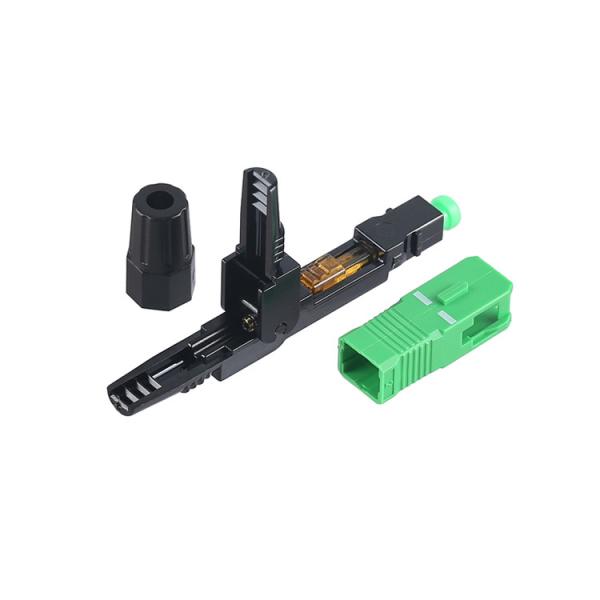

Diagrama de estrutura dos conectores de cabos de fibra SC

Qual é a diferença entre tipos longos e curtos?

Há 55mm e 60mm. O tipo longo é plano para colocar o cabo de queda e o tipo curto é vertical para colocar o cabo de queda

Conector de fibra SCAplicação:

Rede de banda larga do campus, Fibra para casa, TV limitada de banda larga, banda larga inteligente, Fibra para o edifício

Linha de produção de conectores de montagem rápida SC

Conector instalado em campoInformações da embalagem:

100 pcs/caixa interna, 1000 pcs/caixa de cartão,

Como usar?

A operação é simples, inserir a fibra óptica para o ponto limite, gerar automaticamente uma pequena quantidade de curvatura, manter o seu radiano, não endireitar,Primeiro, enrosque a porca e depois bloqueie o interruptor..

Passo 1: tirar a bota e colocá-lo no cabo de queda

Passo 2: descasque a bainha do cabo de 5 cm com o desmontador de cabo de queda

Passo 3: raspe o revestimento fora do fixador de comprimento com a pinça Miller

Passo 4: limpe o núcleo da fibra com um pano de poeira

Passo 5: corte o núcleo com um cortador

Passo 6: inserir o núcleo de fibra no conector rápido para resistir ao núcleo incorporado

Passo 7: use a bota no cabo de queda para prender o cabo
