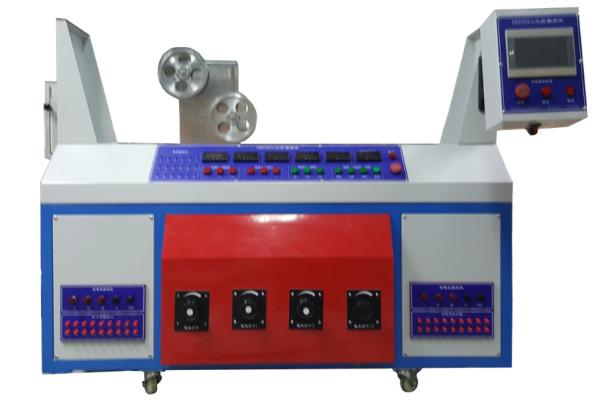

Máquina de testes flexível da roda de IEC227-2 e de IEC245-2 Two-three para o enrolamento do fio

Aplicação:

o flexure da Dois-três-roda é apropriado para medir a força mecânica da tensão avaliado de 450/750V ou menos, dois ou mais núcleos da isolação isolada PVC do cabo ou da borracha e de fios extra-flexíveis, e sua estrutura do desempenho encontrarão GB/T 5013.2-2008, GB/T 5013.8-2008 e GB/T5023.2-2008 IEC227-2, IEC245-2, UL1581, IEC60227, padrões IEC60245-2. O instrumento deve ter as características do projeto novo, estrutura segura do desempenho, operação, de dupla utilização convenientes de uma máquina, e da precisão alta dos dados de teste. Os cabos flexíveis para a isolação e o revestimento de borracha e plásticos são testados sob condições de carga dinâmicas e as seguintes falhas são detectadas durante o teste e interrompidas:

1 condutor procura um caminho mais curto

Curto-circuito entre 2 condutores

Curto-circuito 3 entre o espécime do cabo e a polia

Características: Tem a função da indicação da desconexão, procura um caminho mais curto a indicação entre fases, procura um caminho mais curto a indicação do núcleo e do escudo.

Uso das circunstâncias

1, poder: Sistema de cinco fios trifásico de AC380 50HZ.

2, a temperatura ambiental: -10 ~ 45oC.

3, umidade ambiental: ≤ 85% R.h.

Parâmetros de Techinical

1) Em segundo círculo

Tensão de fonte de alimentação: De quatro fios trifásico da C.A. 380 V.

Poder do motor: 200 W.

Curso do trole: ≥1 M.

Velocidade do trole: 0,33 m/s (ajustáveis).

Tensão da amostra: 180V/450 V (ajustável).

Comprimento da amostra: 5000 milímetros.

Corrente da amostra: 0-35 A (ajustável).

Contando a tabela: 15000 viagens de ida e volta podem ser pré-ajustadas.

Diâmetro da polia: φ60, φ80, φ120, φ160, φ200 (cada um com dois sulcos lisos).

Peso do peso: 0,5 quilogramas, 1,0 quilogramas, 2,0 quilogramas, 3,0 quilogramas, 4,0 quilogramas cada.

2) Três círculos

Tensão de fonte de alimentação: De quatro fios trifásico da C.A. 380 V.

Poder do motor: 200 W.

Curso do trole: ≥1 M.

Velocidade do trole: 0,1 m/s (ajustáveis).

Tensão da amostra: 180V/450 V (ajustável).

Comprimento da amostra: 5000 milímetros.

Corrente da amostra: 0-35A (ajustável).

Peso do peso: 21N, 28N, 42N dois de cada.

Diâmetro da polia: φ40, φ45, φ50 dois de cada.
