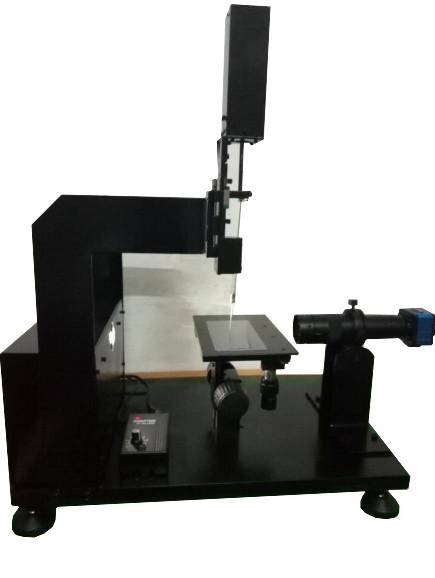

DX8436 Teste de hidrofobidade do isolador composto

1- Área de aplicação:

O detector vivo hidrofóbico de isolador composto é um novo tipo de detecção on-line hidrofóbica de isolador.É adequado para a detecção on-line da hidrofobidade de isoladores compostos de linhas de transmissão de 110 kV e acima dos níveis de tensão, e é também adequado para os experimentos de detecção de hidrofobidade e testes de fábrica de vários isolantes compósitos e borracha de silicone,e também é adequado para a detecção da hidrofobidade de materiais de pulverização RTV de isoladores magnéticos.

2Princípio de detecção:

O estado hidrofóbico dos isoladores compósitos é avaliado de acordo com o método de classificação por pulverização de água do Instituto Sueco de Investigação em Transmissão (STRI).Com base na tecnologia avançada de processamento de imagem digital, o estado hidrofóbico dos isoladores compostos é objectivamente julgado pela extração de informações cinzentas, tais como a entropia da informação, a taxa de sementes e a amplitude espectral média das imagens hidrofóbicas,bem como o coeficiente de forma e a percentagem de área das gotículas de água ou das marcas de água.

3- Conformidade com as normas:

Cumprem os requisitos da norma de ensaio DL/T864-201 "Orientações para a utilização de isoladores compostos para linhas aéreas AC com tensão nominal superior a 1000 V".

4Função do produto:

1Detetar a hidrofobidade de vários isoladores compósitos com eletricidade em curso

2. Teste a hidrofobidade da borracha de silicone e dos materiais de pulverização RTV

3- Análise automática e precisa dos níveis hidrofóbicos

4. Registre vários dados e gráficos para cada ensaio

5Pode verificar os registos de teste de cada vez e cada cadeia de isoladores

6. Determine automaticamente a tendência de desenvolvimento da hidrofobidade

7. Analisar e julgar a resistência ao flashover anti-manchas e ao flashover molhado

8- Fornecer uma base científica para a manutenção e selecção

5Características do produto:

■ Adotar o método de classificação do spray de água (método de classificação HC)

■ Detecção on-line, sem necessidade de interrupção de energia

■ O dispositivo é pequeno e fácil de transportar, o que é conveniente para operações em campo

■ Combinação de experiência e julgamento científico

■ Operação simples e juízo preciso

■ Alto desempenho em matéria de segurança elétrica
