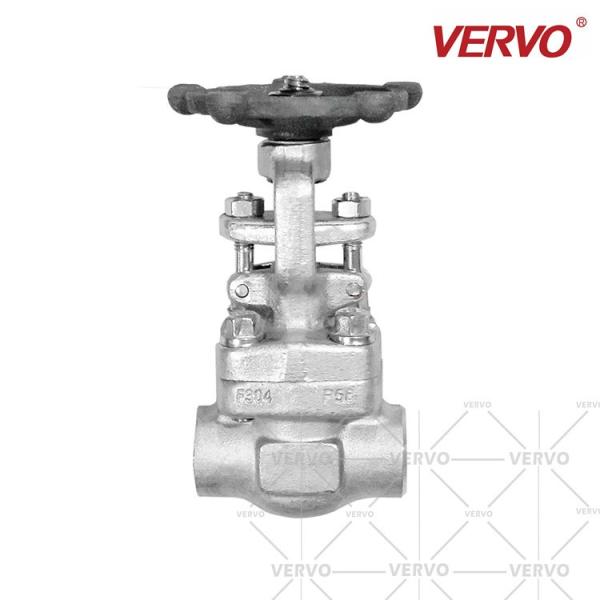

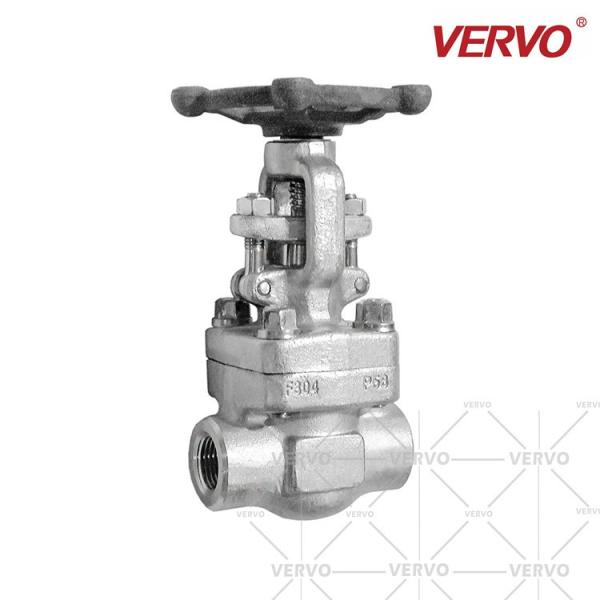

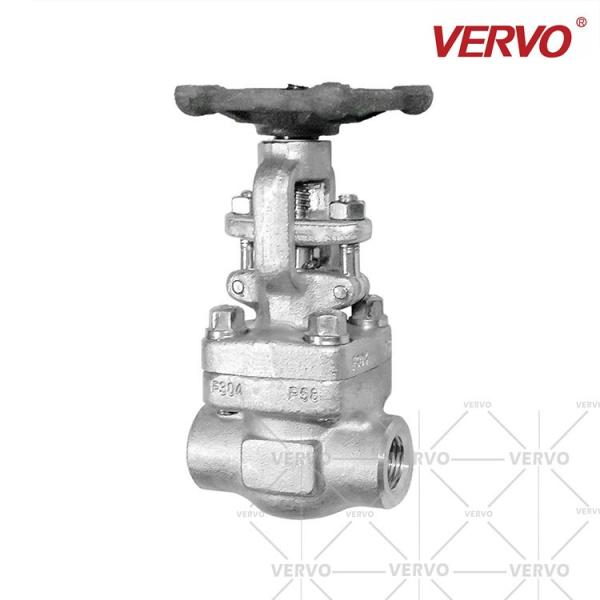

Da operação de aço inoxidável do volante da válvula válvula de porta industrial F304 Dn25 800LB da extremidade rosqueada válvula de porta API602 de 1 polegada

Detalhe rápido

Válvula de porta forjada do aço carbono

″ de 1/2 - 4 ″
150lb-2500lb
Projeto básico: API 602, ANSI B16.34
Teste & inspeção: API 598

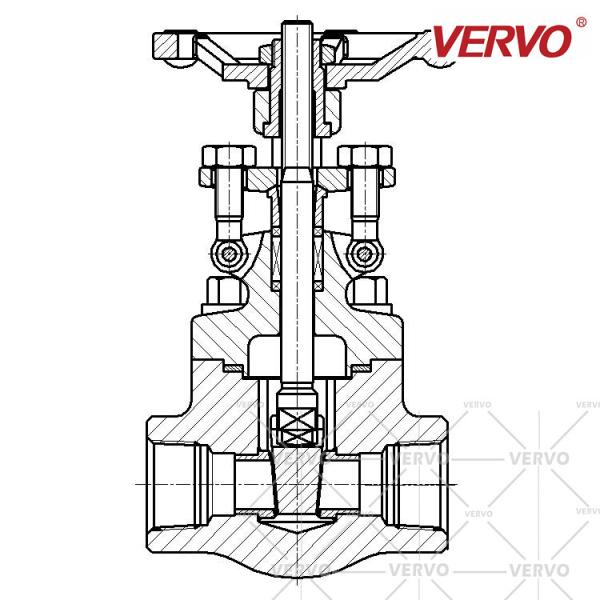

Características de projeto

• Fora do parafuso e do garfo (OS&Y)
• Glândula de embalagem de alinhamento do auto de duas partes
• Capota aparafusada com gaxeta da espiral-ferida
• Assento traseiro integral

Especificações

• Projeto básico: API 602, ANSI B16.34
• Extremidade a terminar: Padrão de VERVO
• Teste & inspeção: API-598
• Fins parafusados (NPT) a ANSI/ASME B1.20.1
• A solda do soquete termina a ASME B16.11
• A solda de extremidade termina a ASME B16.25
• Flange da extremidade: ANSI B16.5

Características opcionais

• Disponível no forjado (A105, LF2, F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51, F53, F55, F60), liga 20, Monel, Inconel, Hastelloy, C95800
• Porto completo ou porto regular
• Haste prolongada ou selo abaixo
• Capota soldada ou capota do selo de pressão
• Travando o dispositivo mediante solicitação
• Fabricação a NACE MR0175 mediante solicitação

Características e benefícios

DOIS TIPOS:

●Esta válvula está disponível com um corpo prolongado ou um corpo integralmente reinforcedextended (IREB).
●As válvulas de porta estendidas do corpo têm uma conexão soldada ou rosqueada e são usadas batendo de embarcações de pressão e linhas do encabeçamento para respiradouros, drenos ou linhas e instrumentação da decolagem.
●Também disponível: conjuntos estendidos do corpo para respiradouros, drenos, e válvulas da raiz do instrumento.

CL800	Capota da capota do parafuso (BB) /Welding (WB), Reduza o porto do porto (RP) /Full (FP), fora do parafuso e do garfo (OS&Y), linha (NPT), solda do soquete (interruptor), solda de extremidade (BW),
Tamanho (NPS)	R.P	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L	79	92	111	120	120	140	178
Diâmetro do volante	W	100	100	125	160	160	180	200
Altura	H	165	169	207	230	249	283	333
Diâmetro portuário do fluxo	d	10,3	13,5	18	23	29	36	45
Peso (quilogramas)	B.B	2,2	2,4	4,1	5,5	7,5	10	19
	W.B	2,1	2,3	4	5,5	7,3	9,5	18,5
CL900~CL1500	Capota do parafuso (BB)/capota de solda (WB), Reduza o porto (RP)/porto completo (FP), fora do parafuso e do garfo (OS&Y), linha (NPT), solda do soquete (interruptor), solda de extremidade (BW)
Tamanho (NPS)	R.P	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L	92	111	120	120	140	178
Diâmetro do volante	W	100	125	160	160	180	200
Altura	H	169	207	230	249	283	333
Diâmetro portuário do fluxo	d	10,3	13,5	18	23	29	36
Peso (quilogramas)	B.B	2,4	4,1	6,2	6,2	8,7	12,5
	W.B	2,2	4	6	6	8,5	12
CL2500	Capota de solda (WB), Reduza o porto do porto (RP) /Full (FP), fora do parafuso e do garfo (OS&Y), Linha (NPT), solda do soquete (interruptor), solda de extremidade (BW)
Tamanho (NPS)	R.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Cara a cara	L		120	120	120	140	178	178
Diâmetro do volante	W		160	160	160	180	200	200
Altura	H		230	235	249	283	333	333
Diâmetro portuário do fluxo	d		10,3	13,5	18	23	29	36
Peso (Quilograma)	W.B		6,5	6,5	6,5	9	13	13
