Acelerômetros de navegação inercial de alta precisão para um grande número de aplicações militares têm alta estabilidade

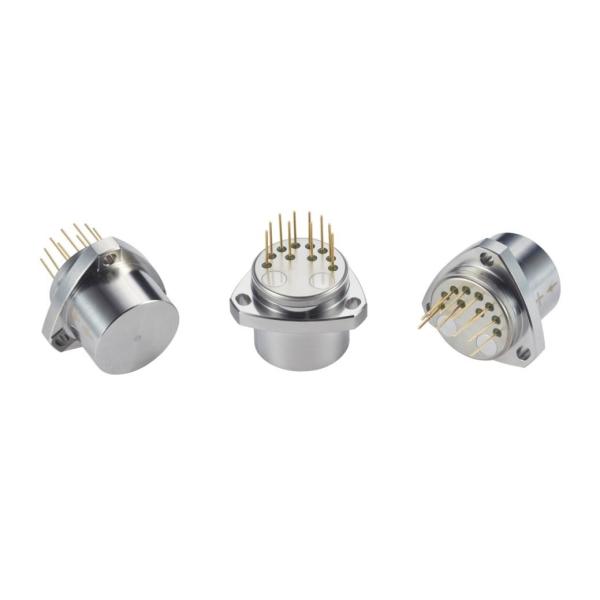

O acelerômetro flexível de quartzo da série KSJB2 é um acelerômetro de nível de navegação inercial de alta precisão para um grande número de aplicações militares (até 100 g),O produto tem uma excelente estabilidade a longo prazo, repetibilidade, desempenho de arranque, adaptabilidade ao ambiente e características de elevada fiabilidade, podem ser utilizadas para ensaios estáticos podem ser utilizadas para ensaios dinâmicos,é também um sensor de vibração e sensor de inclinação padrão.

A corrente de saída do produto está linearmente relacionada com a força ou aceleração recebida,e o utilizador pode selecionar a resistência de amostragem apropriada através do cálculo para alcançar uma saída de alta precisãoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de desvio e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.

Aplicações: Medição da inércia de sistemas militares de navegação por inércia de alta precisão na indústria aeroespacial, na aviação, nos navios, nas armas e noutros domínios,Teste de isolamento das vibrações e teste de inclinação do equipamento de instrumentos de precisão.

Diagrama de contorno e definição do pin:

Figura I: Acelerômetro universal

Definição convencional do pin: 1, saída de sinal; 2. Vazio; 3, -15V; 4, +15V; 5, fonte de alimentação e sinal de terra; 6. Vazio; 7. Vazio; 8. Vazio; 9, -9V; 10, +9V.

Parâmetros técnicos:

Nota:

1O fator de escala é ajustado de acordo com as exigências do utilizador;

2Sensor de temperatura: dividido em AD590, pt1000, 18B20,

3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;

4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
