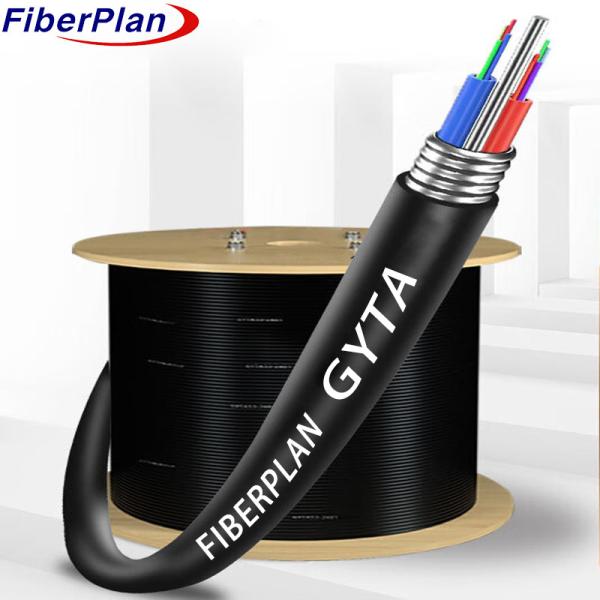

Tela de alumínio de camada de tubo solto de cabo externo GYTA
Tela de alumínio de camada de tubo solto de cabo externo GYTA
Especificações
Número do modelo :
GYTA
Local de origem :
China
Quantidade mínima de encomenda :
1 km
Condições de pagamento :
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento :
5000 km por mês
Tempo de entrega :
5 a 8 dias úteis
Detalhes da embalagem :
tambor de madeira
Tipo de fibra :
G652B, G652D, G657A1, G657A2, 62.5/125, 50/125
Cores :
Negro
Material do casaco :
PE,LSZH,PVC,TPU,LSZH ou PVC
Instalação :
Enterro/aéreo/ducto
Estrutura :
Tubos soltos
Duração :
O comprimento padrão do cabo deve ser de 2 km. Outros cabos também estão disponíveis.
Aplicação :
Exterior
Classificação do enterro direto :
- Sim, sim.
Classificação de temperatura :
-40°C a 90°C
Resistente aos raios UV :
- Sim, sim.
Impermeável :
- Sim, sim.
Descrição

Tela de alumínio de camada de tubo solto de cabo externo GYTA



Descrição

O cabo consiste em fibras colocadas dentro de um tubo solto de plástico resistente, com um preenchimento à prova d'água

Uma fita de alumínio, por vezes revestida de polietileno para cabos com elevado número de fibras, serve como um

Os tubos e preenchimentos estão dispostos em torno deste membro central para criar

A fita de alumínio, aplicada longitudinalmente sobre o núcleo do cabo, protege-o

Por fim, o cabo é acabado com uma bainha de PE.



Aplicação

* Adaptado para utilização ao ar livre, garantindo durabilidade e fiabilidade.

*Métodos de instalação versáteis, tais como a colocação aérea ou de tubulações.

*Facilitar eficazmente as comunicações em redes locais e de longa distância.



Características

* Bom desempenho mecânico e de temperatura
*Tubos soltos de alta resistência resistentes à hidrólise
*Compostos especiais de enchimento de tubos garantem uma proteção crítica da fibra
*Resistência ao esmagamento e flexibilidade
*A bainha de PE protege o cabo da radiação ultravioleta
*As seguintes medidas são tomadas para garantir a estanqueidade do cabo
*Fios de aço utilizados como elemento de resistência central
*Composto de enchimento de tubos soltos e enchimento de núcleo de cabo a 100%
*Tela de alumínio resistente à humidade



Detalhes da construção do cabo

Número de fibras 2~144 núcleos
Barreira de umidade Sistema de bloqueio de água
Membro da força central Materiais Fios de aço/FRP/FRP com revestimento PE
tamanho 1.5 mm~2.0 mm
Tubos soltos material PBT
Diâmetro F2.2 (exterior/interior)
Enchimento de tubos Composto de enchimento de tubos
Armaduras Materiais Faixa de alumínio/aço
Capa exterior material PE,HDPE
Diâmetro 10,70 ± 0,2 mm



Cor de fibras

Número de fibras

12 núcleos por tubo

 1 2 3 4 5 6
Azul Laranja Verde Castanho Cinza Branco
7 8 9 10 11 12
Vermelho Negro Amarelo Violet Rosa Aqua
A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso.



Características mecânicas do cabo

núcleo Diâmetro do cabo peso
2 núcleos a 36 núcleos 10.0±0,5 mm 90±5 kg/km
39 núcleos a 72 núcleos 10.2±0,5 mm 95±5 kg/km
74 núcleos a 96 núcleos 12±0,5 mm 135±5 kg/km
98 núcleos a 120 núcleos 14±0,5 mm 145±5 kg/km
122 núcleos a 144 núcleos 16±0,5 mm 204±5 kg/km
Min. raio de curvatura ((mm) A longo prazo 10D
Min Curvatura
Radius ((mm)		 Curto prazo 20D
Min permitido
Resistência à tração ((N)		 A longo prazo 600
Min permitido
Resistência à tração ((N)		 Curto prazo 1500
Carga de esmagamento (N/100 mm) A longo prazo 300
Carga de esmagamento (N/100 mm) curto prazo 1000
Operação
temperatura (°C)		 -40+75
Instalação
temperatura ((°C)		 -15+60



Características da fibra

Estilo de fibra Unidade SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
condição nm 1310/1550 1310/1550 Outros produtos de limpeza Outros produtos de limpeza Outros produtos de limpeza
atenuação dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Não. - Não.
Despressão 1550 nm PS/(nm*km) - Não. ≤ 18 - Não. - Não. Despressão
1625 nm PS/(nm*km) - Não. ≤ 22 - Não. - Não. 　
Largura de banda 850 nm MHZ.KM - Não. - Não. ¥400 ¢160 Largura de banda
1300 nm MHZ.KM - Não. - Não. ¥800 ₹ 500 　
comprimento de onda de dispersão zero nm 1300-1324 ¥1302,
≤ 1322		 - Não. - Não. ¥ 1295,
≤ 1320
Inclinação de depressão zero nm ≤ 0.092 ≤ 0.091 - Não. - Não. - Não.
PMD Fibras individuais máximas 　 ≤ 0.2 ≤ 0.2 - Não. - Não. ≤ 0.11
Valor de ligação de projeto PMD Não, não.
(m)		 ≤ 0.12 ≤ 0.08 - Não. - Não. - Não.
comprimento de onda de corte da fibra λc nm ¢ 1180,
≤ 1330		 ¥1180,
≤ 1330		 - Não. - Não. - Não.
Sutoff de cabo
comprimento de onda λcc		 nm ≤ 1260 ≤ 1260 - Não. - Não. - Não.
MFD 1310 nm Um... 9.2+/-0.4 9.2+/-0.4 - Não. - Não. - Não.
1550 nm Um... 10.4+/-0.8 10.4+/-0.8 - Não. - Não. - Não.
Numérica
Apertura (NA)		 　 - Não. - Não. 0.200+/
-Não.015		 0.275+/-0.
015		 0.200+/-0
.015
Passo (médio de bidireccional)
medição)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Irregularidades na fibra
comprimento e ponto		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10





Discontinuidade
Distribuição da diferença
coeficiente		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Uniformidade de atenuação dB/km ≤ 0.01 ≤ 0.01 　 　 　
Diméter de núcleo Um... 　 　 50+/1.0 62.5+/-2.5 50+/1.0
Diâmetro do revestimento Um... 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Não circularidade do revestimento % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Diâmetro do revestimento Um... 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Revestimento/cafinha
erro concêntrico		 Um... ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Revestimento não circular % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Erro de conentricidade do núcleo/revestimento Um... ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Curl ((rádio) Um... ≤ 4 ≤ 4 - Não. - Não. - Não.
