1.Visão geral
O Laser Rangefinder YZT-CJ-0510A é um laser rangefinder seguro para os olhos dentro de um sistema optoeletrônico,com uma capacidade de detecção de distâncias de destino e de transmissão da distância medida para o computador anfitrião através de comunicação serial,.
2Composição estrutural e principais indicadores de desempenho

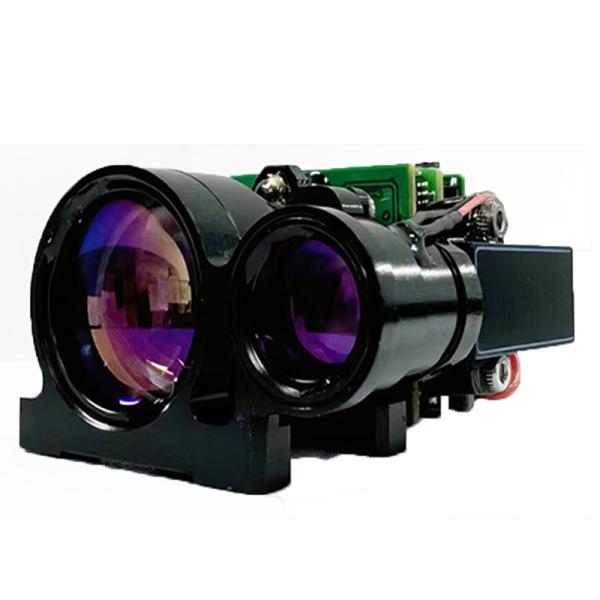

O Laser Rangefinder YZT-CJ-0510A consiste em um laser, um sistema óptico de transmissão, um sistema óptico de recepção e um circuito de controle.
2.1 Capacidade variável
A visibilidade em condições de visibilidade não é inferior a 8 km, reflectância difusa ≥ 0.3, umidade ≤ 80%, o veículo (alvo 2,3 m × 2,3 m) numa distância ≥ 5 km.
2.2 Função
a) A variação única e a variação contínua;
b) Estroboscopo de alcance, indicação do alvo dianteiro e traseiro;
c) Função de auto-teste.
2.3 Desempenho
a. Comprimento de onda: 1535nm±5nm;
b. Ângulo de divergência do laser: ≤ 0,5 mrad;
c. Frequência contínua: 1 a 10 Hz ajustável;
d. Precisão de alcance: ≤ ± 2 m (RMS);
e. Precisão: ≥ 98%;
f. Alcance mínimo de medição: ≤ 20 m;
g. Resolução de alcance: ≤ 30 m (multi-alvo);
h. Tensão da fonte de alimentação: DC9V ~ 16V; (personalizável)
i. Peso: ≤ 55 g;
j. Potência: consumo médio de energia ≤ 1,5 W (1 Hz de operação), consumo máximo de energia ≤ 5 W;
k. Tamanho: ≤ 55 mm × 41 mm × 26 mm;
l. Temperatura de funcionamento: -40°C ~ +60°C;
m. Temperatura de armazenagem: -50°C ~ +70°C;
2.4 Interface
Interface de comunicação: RS422, 115200bps, definição de fiação conforme indicado no quadro 1;
Tabela 1: Definição de fiação para tomada 8P
Número de série. Definição cor do fio Observações
1 RS422 RX+ Castanho RS422 Recepção (+)
2 RS422 RX- Azul RS422 Recepção (-)
3 RS422 TX- Amarelo Transmissão RS422 (-)
4 RS422 TX+ Vermelho Transmissão RS422 (+)
5 GND Branco Interface de comunicação Ground
6 +12V Vermelho Fornecimento de energia
7 GND Negro Ponto de alimentação
8 Reservado Em branco Reservado
2.5 Dimensão
Para informações pormenorizadas, consulte o envelope tridimensional do produto e o desenho de montagem.
2.6 Precauções do utilizador
Embora seja um comprimento de onda seguro para os olhos, é aconselhável não olhar diretamente para o laser.
Ao ajustar o paralelismo do eixo óptico, certifique-se de cobrir a lente receptor para evitar danos permanentes ao detector devido a ecos excessivamente fortes.
Este módulo de telemetria não é hermético. Assegure-se de que a umidade relativa do ambiente é inferior a 80% e manter um ambiente limpo e sanitário para evitar danos ao laser.
O alcance do telemetro está relacionado com a visibilidade atmosférica e a natureza do alvo.e calcário exposto têm melhor refletividade e pode aumentar a gamaAlém disso, aumentar o ângulo do feixe de laser para o alvo reduzirá o alcance.
Não emitir lasers em alvos altamente refletores, tais como paredes de vidro ou brancas, num raio de 20 metros, para evitar o eco e danos ao detector APD.
Não ligue nem desconecte os cabos enquanto o dispositivo estiver ligado.
Assegurar a polaridade correta da ligação de alimentação para evitar danos permanentes ao equipamento.
Descrição do produto:
O produto Laser Ranging é um sensor de distância a laser industrial que é construído para fornecer resultados confiáveis e consistentes.o que o torna ideal para várias aplicações que exigem medições de longo alcanceO dispositivo oferece uma precisão de ± 2 m, o que garante que obtenha medições precisas e precisas sempre.
O produto Laser Ranging é uma ferramenta essencial para profissionais que precisam medir distâncias com alta precisão e precisão.,ou conduzir experiências geodésicas, este dispositivo irá fornecer-lhe as medições precisas que você precisa.
O produto Laser Ranging é também uma excelente ferramenta para quem trabalha com máquinas automáticas de marcação a laser.Pode ser usado para medir a distância entre o emissor de laser e o material a ser marcadoO sistema de marcação é um instrumento essencial para quem trabalha no sector industrial, onde a precisão e a precisão são fundamentais.
O produto Laser Ranging é um dispositivo altamente confiável e durável, que é construído para suportar condições de trabalho adversas.mesmo em ambientes desafiadoresO dispositivo é fácil de usar e vem com uma interface fácil de usar que permite operá-lo com facilidade.
Em conclusão, o produto Laser Ranging é uma ferramenta essencial para profissionais que precisam medir distâncias com precisão e precisão.É um sensor de distância a laser industrial que oferece um intervalo de medição de 20~5000m e uma precisão de ±2mÉ equipado com um ponteiro laser infravermelho que emite um comprimento de onda de 1550 Nm, tornando-o ideal para várias aplicações, como topografia, mapeamento e geodesia.É também uma excelente ferramenta para quem trabalha com máquinas automáticas de marcação a laser e requer medições precisas e precisas.
Características:
- Nome do produto: Laser Ranging
- Frequência contínua: 1-10 Hz (regulavel)
- Interface: RS232/RS422
- Potência: Baixo consumo de energia
- Duração do pulso: Menos de 10 Ns
- Vantagem: seguro para os olhos
Parâmetros técnicos:
Nome do produto: |
Sensor de distância de alta precisão |
Comprimento de onda: |
1550 Nm |
Temperatura de funcionamento: |
-40°C a 60°C |
Características: |
Pequeno tamanho |
Precisão de alcance: |
± 2 m |
Precisão: |
± 1 metro |
Peso: |
≤ 56 g |
Potência: |
Baixo consumo de energia |
Interface: |
RS232/RS422 |
Consumo médio de energia: |
≤ 2w |
Frequência: |
1 Hz |
Tipo de produto: |
Sensor de distância a laser de alta precisão |
Tipo de produto: |
Medidor de distância digital a laser |
Aplicações:
O sensor de distância a laser industrial FOVA YZT-CJ-0510A é um dispositivo de medição de alta precisão amplamente utilizado em várias indústrias.Sua característica de segurança ocular torna-o ideal para aplicações que exigem medições de distância seguras e precisas. Aqui estão algumas ocasiões de aplicação do produto e cenários em que o FOVA YZT-CJ-0510A Industrial Laser Distance Sensor pode ser usado:
- Indústria da Construção:O sensor de distância industrial a laser FOVA YZT-CJ-0510A pode ser utilizado na indústria da construção civil para medir distâncias com precisão.e outras estruturas.
- Indústria transformadora:O sensor de distância a laser industrial FOVA YZT-CJ-0510A pode ser usado na indústria de manufatura para medir distâncias entre objetos ou componentes.Isto pode ajudar a garantir que os produtos são fabricados com as especificações e dimensões corretas.
- Indústria dos transportes:O sensor de distância a laser industrial FOVA YZT-CJ-0510A pode ser utilizado na indústria de transportes para medir distâncias entre objetos ou veículos.Isto pode ajudar a prevenir acidentes e garantir a circulação segura de mercadorias e pessoas.
- Agricultura Indústria:O sensor de distância industrial a laser FOVA YZT-CJ-0510A pode ser utilizado na indústria agrícola para medir distâncias entre culturas ou plantas.nutrientes, e pesticidas necessários para as suas culturas.
- Indústria mineira:O sensor de distância a laser industrial FOVA YZT-CJ-0510A pode ser utilizado na indústria de mineração para medir distâncias entre objetos ou equipamentos.Isto pode ajudar a garantir que as operações de mineração sejam conduzidas de forma segura e eficiente.
O sensor de distância a laser industrial FOVA YZT-CJ-0510A é uma ferramenta versátil e confiável que pode ser usada em uma ampla gama de indústrias e aplicações.Sua alta precisão e sua característica de segurança ocular tornam-na uma escolha popular para profissionais que precisam de medições precisas de distânciaCom a certificação CE, uma quantidade mínima de pedido de 10PCS e detalhes de embalagem de 56X27X41CM, você pode ter certeza de entrega pontual dentro de 7-15 dias úteis após o pagamento através do T/T.Com capacidade de abastecimento de 100000 unidades/mês e peso inferior a 56 g, o sensor de distância a laser industrial FOVA YZT-CJ-0510A é indispensável para qualquer indústria que exija medição de distância de alta precisão.
Perguntas frequentes:
P: Qual é a marca do produto Laser Ranging?
R: A marca é FOVA.
P: Qual é o número de modelo do produto Laser Ranging?
R: O número do modelo é YZT-CJ-0510A.
P: Onde é fabricado o produto Laser Ranging?
R: O produto Laser Ranging é fabricado em Shenzhen.
P: O produto Laser Ranging tem alguma certificação?
R: Sim, tem a certificação CE.
P: Qual é a quantidade mínima de encomenda para o produto Laser Ranging?
R: A quantidade mínima de encomenda é de 10 PCS.
P: Quais são os detalhes da embalagem do produto Laser Ranging?
R: Os detalhes da embalagem são de 56X27X41CM.
P: Qual é o prazo de entrega do produto Laser Ranging?
R: O prazo de entrega é de 7 a 15 dias úteis.
P: Quais são os termos de pagamento do produto Laser Ranging?
A: Os termos de pagamento são T/T.
P: Qual é a capacidade de abastecimento do produto Laser Ranging?
R: A capacidade de abastecimento é de 100000pcs/Mês.
