Módulo de detecção de alcance a laser

Especificação técnica

1. - Geral

YZT-CJ-0610A é o módulo de detecção laser de segurança ocular do sistema fotoelétrico,que pode detectar a distância alvo e transmitir a distância medida para o computador anfitrião através de comunicação serial.

2. Composição estrutural e índice de funções principais

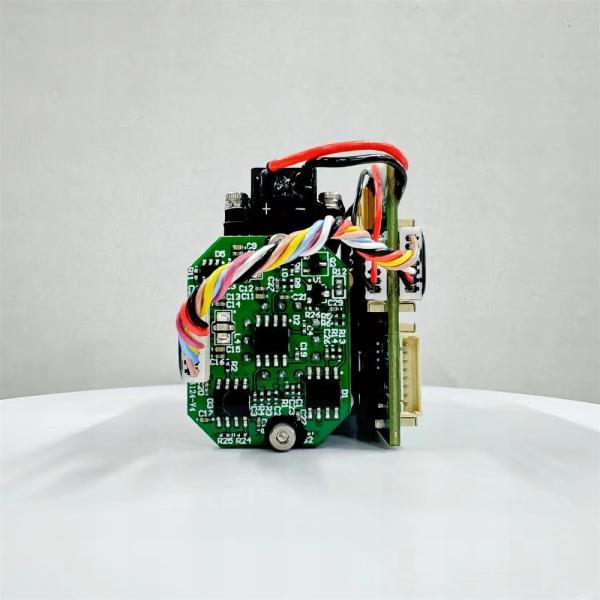

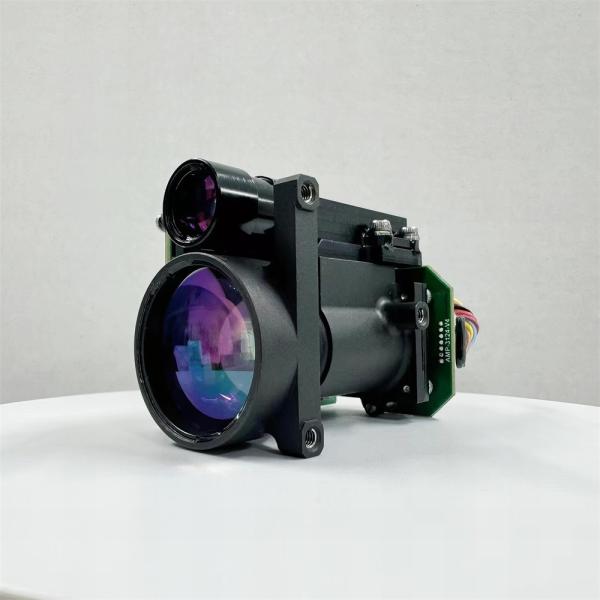

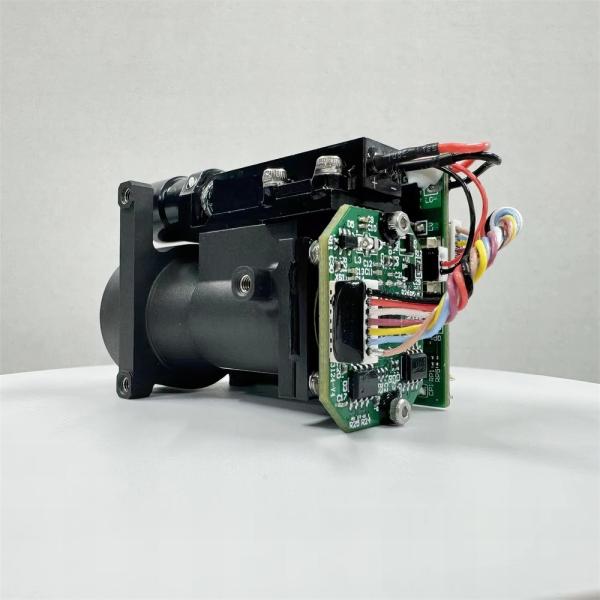

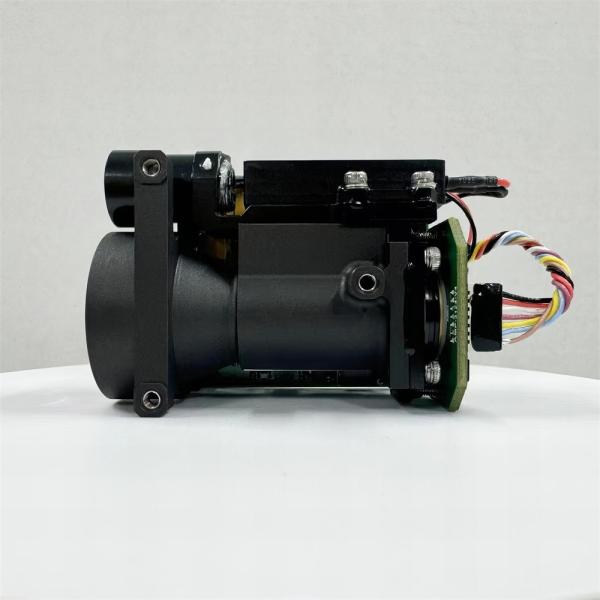

O módulo de alcance de laser YZT-CJ-0610A consiste num laser, num sistema óptico de transmissão, num sistema óptico de recepção e num circuito de controlo.

2.1 FuncionamentoDistância

A visibilidade em condições visíveis não é inferior a 10 km, e a reflectância difusa ≥ 0.3, umidade ≤ 80%, o veículo (alvo 2,3 m × 2,3 m) numa distância ≥ 6 km.

2.2 Características

As principais funções do módulo de alcance a laser são:

a) A variação única e a variação contínua;

b) Estroboscopo de alcance, indicação do alvo dianteiro e traseiro;

c) Função de auto-inspecção.

2.3 Desempenho

• comprimento de onda: 1535 nm±5 nm;
• ângulo de divergência do laser: ≤ 0,5 mrad;
• Frequência contínua: 1 a 10 Hz ajustável;
• "Fusão" superior a 50 W;
• Precisão: ≥ 98%;
• Distância mínima de medição: ≤ 30 m;
• Resolução de alcance: ≤ 30 m (multi-alvo);
• Voltagem de alimentação: DC9V ~ 16V (pode ser personalizada);
• Peso: ≤ 70 g;
• Potência: consumo médio de energia ≤ 1,5 W (1Hz de operação), consumo máximo de energia ≤ 5 W;
• Dimensões: ≤ 72 mm × 45 mm × 35 mm;
• Temperatura de funcionamento: -40°C ~ +60°C;
• Temperatura de armazenagem: -50°C ~ +70°C;

2.4 Interface

Interface de comunicação: RS422, 115200bps

Interface elétrica: o modelo de interface é o conector Molex 51021-0800.

1. Dimensão da instalação

3Precauções de utilização

• O laser emitido pelo telemétrico é de 1535 nm para o laser de segurança do olho humano, embora seja um comprimento de onda de segurança do olho humano, mas é recomendável não olhar diretamente para o laser;
• Ao ajustar o paralelismo do eixo óptico, a lente receptora deve ser bloqueada, caso contrário, o detector será danificado permanentemente devido a um eco excessivo;
• O módulo de medição não é hermético e deve assegurar que a umidade relativa do ambiente de utilização seja inferior a 80% e que a utilização do ambiente seja limpa e higiénica.para não danificar o laser.;
• A medição do alcance do telemétrico está relacionada com a visibilidade atmosférica e a natureza do alvo, e a medição do alcance será reduzida no caso de neblina, chuva e areia de vento.Clusters de folhas verdes, paredes brancas, calcário exposto e outros alvos têm melhor refletividade, o que pode aumentar a gama de medição.a gama de medição será reduzida.
• É estritamente proibido emitir laser para alvos de forte reflexo, tais como vidro e paredes brancas, num raio de 20 metros, a fim de evitar um eco demasiado forte, que resulte em danos ao detector APD;
• Não conecte e não desconecte o cabo no estado de energia;
• Certificar-se de que a ligação de polaridade da fonte de alimentação é correta, caso contrário causará danos permanentes ao equipamento;
