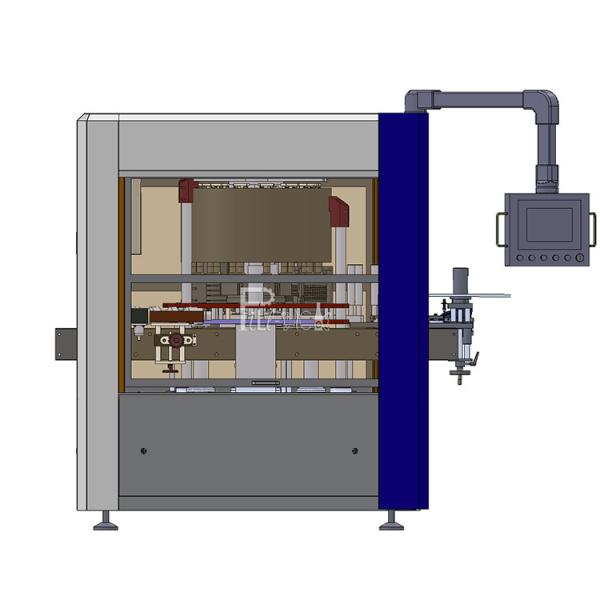

Aplicador quente da etiqueta do equipamento da máquina de etiquetas do derretimento da colagem do Labeller giratório da garrafa de OPP para a fábrica plástica da água de garrafa

Princípio de funcionamento
No início do processo de trabalho, as garrafas são alimentadas à máquina de etiquetas em uma velocidade constante na correia transportadora. O dispositivo de fixação mecânico separa as garrafas por uma distância fixa, e empurra as garrafas ao longo da correia transportadora. O sistema mecânico da máquina de etiquetas inclui uma roda da movimentação, uma roda de rotulagem, e um carretel.

A roda da movimentação arrasta a fita da etiqueta intermitentemente, a fita da etiqueta é retirada do carretel, e a roda de rotulagem pressionará a fita da etiqueta na garrafa após a passagem através da roda de rotulagem. Um controle de deslocamento do aberto-laço é usado no carretel para manter a tensão da fita da etiqueta. Porque as etiquetas são conectadas proximamente entre si na fita da etiqueta, a fita da etiqueta deve constantemente começar e parar.

A etiqueta for unida à garrafa quando os movimentos de rotulagem da roda na mesma velocidade que a garrafa. Quando a correia transportadora alcança uma determinada posição, a roda da movimentação de correia da etiqueta acelerará a uma velocidade que combina a correia transportadora, e depois que a etiqueta é aplicada, retardará a uma parada.

Processo:

O →label da pre-posição do → do infeed da garrafa alimenta →labeling→finish

Parâmetros técnicos do equipamento

Peças mecânicas:

A instituição do transporte: Motor de C.A. 750w de TRANSTECNO (com retardação por TRANSTECNO), controle de velocidade do inversor

Transporte: Transporte de placa de nylon industrial da corrente de Itália FLEXON LF820-K325

A instituição do transporte da unidade central: Motor de C.A. 1.5Kw de TRANSTECNO (com retardação por TRANSTECNO)

A instituição da separação da garrafa: A instituição secundária da garrafa do sem-fim industrial

Dando mamadeira a instituição: Com o sem-fim que dá mamadeira a instituição e a instituição de alimentação da posição do starwheel para assegurar a precisão e a estabilidade da carga

Posicionando a instituição: Pre-lugar mecânico, usando a instituição da came para planish a garrafa para o posicionamento da etiqueta

A instituição de rotulagem: as garrafas são pegaram pela roda giratória, etiquetando durante a rotação.

A instituição da etiqueta da fonte: Sistema de fonte servo de alta velocidade da etiqueta da etiqueta (movimentação pelo servo motor)

Pressionando a instituição da etiqueta: Unidade da escova do arco

A instituição guiada da garrafa: Ajuste pelo trilho de guia coordenado dobro da seção

Peça da segurança da máquina:

Proteção da segurança: A fim manter a segurança do operador, quando a máquina correr por favor próximo as portas protetoras

Falta do alarme da etiqueta: Ajuste um alarme para lembrar o operador mudar a etiqueta quando a etiqueta será uso para fora

Falta do alarme da garrafa: Quando falta da garrafa que a máquina parará e fará um alarme. A máquina reiniciará automaticamente assim que as garrafas forem postas que facilitarão a produção em linha

Escape do alarme de rotulagem: Para controlar a qualidade da rotulagem

Testes de pressão: Quando a pressão não pode cumprir a exigência do equipamento, a máquina parará contra aos produtos maus o produto

Configuração elétrica:

Detalhes:
