150m 500ft 0.56mm UTP CABOGRAFAM o cabo de Cat6 Lan Cable Network Ethernet Lan

Uma variedade de cabos diferentes estão disponíveis para ethernet e outras telecomunicações e aplicações dos trabalhos em rede. Estes cabos da rede que são descritos por suas categorias diferentes, por exemplo os cabos do gato 5, os cabos Cat-6, etc., que são reconhecidos frequentemente pelo TIA (associação das indústrias das telecomunicações) e por eles são resumidos abaixo:

• Cat-1: Isto não é reconhecido pelo TIA/EIA. É o formulário da fiação que é usada para a fiação padrão do telefone (POTENCIÔMETROS), ou para o ISDN.
• Cat-2: Isto não é reconhecido por theTIA/EIA. Era o formulário da fiação que foi usada para redes de token ring 4Mbit/s.
• Cat-3: Este cabo é definido em TIA/EIA-568-B. É usado para as redes de dados que empregam frequências até 16 megahertz. Era popular para o uso com 10 redes Ethernet de Mbps (100Base-T), mas tem sido substituído agora pelo cabo Cat-5.
• Cat-4: Este cabo não é reconhecido pelo TIA/EIA. Contudo pode ser usado para as redes que levam frequências até 20 megahertz. Era usado frequentemente em redes de token ring 16Mbps.
• Cat-5: Isto não é reconhecido pelo TIA/EIA. Este é o cabo da rede que é amplamente utilizado para as redes 100Base-T e 1000Base-T enquanto fornece o desempenho para permitir dados em 100 Mbps e levemente mais (125 megahertz para 1000Base-T) ethernet. O cabo do gato 5 substituiu a versão do gato 3 e por um número de anos transformou-se o padrão para a expedição de cabogramas de ethernet. O cabo do gato 5 é agora obsoleto e consequentemente não se recomenda para as instalações novas.

  O cabo do gato 5 usa pares torcidos para impedir a interferência interna, o XT e igualmente a interferência aos fios externos, AXT.

  Embora não estandardizado, o cabo do gato 5 usa normalmente 1,5 - 2 torções pelo centímetro.
• Cat-5e: Este formulário do cabo é reconhecido pelo TIA/EIA e definido em TIA/EIA-568, por último sendo revisado em 2001. Tem uma especificação levemente mais alta da frequência que o cabo Cat-5 como o desempenho estende até 125 Mbps.

  Cat-5e pode ser usado para 100Base-T e 1000Base-t (Gigabit Ethernet). O padrão do gato 5e para o gato 5 aumentado e ele é um formulário do cabo do gato 5 fabricado a umas especificações mais altas embora fisicamente o mesmos que o gato 5. É testado a uma especificação mais alta para assegurar-se de que possa executar nas velocidades de dados mais altas. Os pares torcidos dentro dos cabos da rede tendem a ter o mesmo nível de torção como os cabos do gato 5.

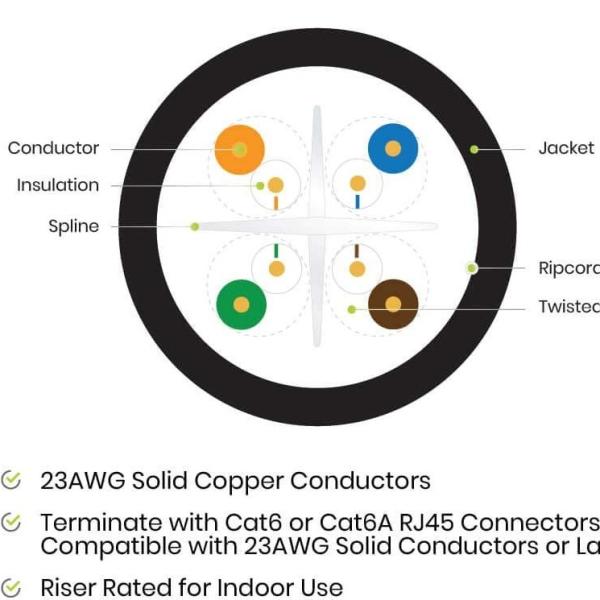

• Cat-6: Este cabo é definido em TIA/EIA-568-B fornece uma melhoria significativa no desempenho sobre Cat5 e gato 5e. Durante o gato 6 da fabricação os cabos são mais firmemente sem fôlego do que um ou outro gato 5 ou o gato 5e e eles têm frequentemente uma folha exterior ou uma proteção trançada. A proteção protege os pares torcidos de fios dentro do cabo ethernet, ajudando a impedir a interferência da interferência e de ruído. Os cabos Cat-6 podem tecnicamente apoiar aceleram a 10 Gbps, mas podem somente fazer assim para até 55 medidores - contudo este faz-lhes cabos ethernet relativamente longos.

  Os cabos ethernet do gato 6 têm geralmente as torções 2+ pelo cm e alguns podem incluir uma ranhura de nylon para reduzir a interferência, embora este não seja exigido realmente pelo padrão.
• Cat-6a: O “a” no gato 6a representa “aumentado” e o padrão foi revisado em 2008. Os cabos do gato 6a podem apoiar duas vezes a largura de banda máxima, e são capazes de manter umas velocidades mais altas da transmissão sobre uns comprimentos do cabo mais longos da rede. Os cabos do gato 6a utilizam protegido que é suficiente a tudo mas para eliminar a interferência. Contudo isto fá-los menos flexíveis do que o cabo do gato 6.
• Cat-7: Este é um número informal para a expedição de cabogramas da classe F de ISO/IEC 11801. Compreende quatro pares individualmente protegidos dentro de um protetor total. É as aplicações visadas onde a transmissão das frequências até 600 Mbps é exigida.
• Cat-8: Os cabos do gato 8 agora têm sido liberados e fornecem um enorme intensificam na taxa de dados/largura de banda. Em conformidade estes cabos do gato 8 são geenrally mais caros do que as versões mais velhas como o gato 6, ou mesmo o gato 7.

Umas descrições mais adicionais de cabos de Cat-5 e de Cat-5e são dadas abaixo enquanto estas são amplamente utilizadas para aplicações dos trabalhos em rede dos ethernet hoje.

Especificação
