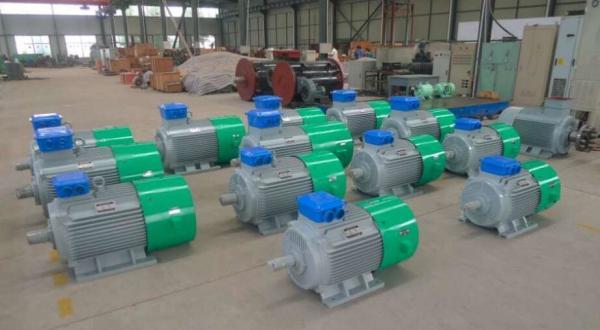

Gerador PMG do gerador de ímã permanente 10kw200rpm400V para HAWT

Vantagens da tecnologia

Nossos produtos do gerador de ímã permanente adotam a configuração a melhor do entalhe do polo, e têm-na encurtar o circuito do ímã e o passo do enrolamento do estator que fazem o projeto da estrutura dos produtos mais razoável, e reduzem-na o material para consumir por 15% comparado com os produtos similares.

Assim os produtos são pequenos e claros.

O torque do começo é mais baixo por 40% do que o padrão nacional, quando a eficiência inteira dos geradores impulsionar por 10%.

A fim melhorar a taxa de utilização do vento, nós temos desenvolvido um tipo novo do PMG com de baixa frequência e eficiência elevada recentemente,

de quem velocidade do acúmulo da tensão é mais baixa, assim que tem um desempenho melhor na brisa delicada.

Vantagens do recurso

China, é a casa da terra rara, onde esclareceu 80% as reservas da terra rara do mundo. A agência nacional da aplicação e da pesquisa da terra rara e a elevação nacional da terra rara - a zona do desenvolvimento da tecnologia está igualmente nesta área que nos forneceram o apoio do material permanente abundante e de tecnologia avançada para o R&D. dos produtos.

Confiando na superioridade da tecnologia, da política e de recursos de terra rara locais, a empresa aumentou a produção anual de gerador de ímã permanente de terra rara e o motor síncrono de ímã permanente de terra rara a 100MW, toda a aqueles colocou um alicerce sólido para o desenvolvimento sustentável da empresa.

Garantia de qualidade

Nós aplicamos 40Shipping de alta qualidade e manipulação, 42Shipping e manipulação, ímã de NdFeB da raro-terra 40UH (boro do ferro do neodímio) a nosso gerador. A rapidez do aço do ímã do rotor para adotar o tipo embutido processo, esparadrapos fortes que emendam, além disso resina de cola Epoxy que encapsula a tecnologia que aumentam a resistência da estabilidade e de corrosão do ímã.

O estator e o rotor do gerador para aplicar a folha de laminação do silicone do nível superior, com alta intensidade e característica do deformado inquietamente; os enrolamentos do estator são ferem-se com a categoria 180 que penteia a esmalte-tampa da série do paintcoat em volta do fio de cobre, é impregnado especialmente pelas técnicas de pentear o processo de temperatura constante do vácuo e calor constante, elevou a categoria da isolação.

Nós escolhemos NSK completo-incluido profissional, NTN, SKF, rolamentos de C&U e o eixo 40Cr de aço folheado a níquel com extinguir e moderar o tratamento, o quadro exterior é zinco chapeado com o tratamento anticorrosivo. Nós acreditamos que o material de alta qualidade e o ofício avançado são a garantia firme dos produtos de alta qualidade.

Parâmetros técnicos

No. parâmetro                   Unidades              Dados
1 avaliou potência de saída        Quilowatt                 10
2 velocidades avaliados                  RPM              200
Tensão da saída 3 avaliado     VAC               400
Corrente 4 avaliado                                      15
Eficiência 7 na velocidade avaliado >92.5%
Tipo 8 de enrolamento                    Y
Resistência de isolação 9     20 MΩ
Torque 10 avaliado               Nanômetro                  520
Torque de 11 começos                 Nanômetro                  <10
Elevação da temperatura              °C                    90
°C da temperatura de 12 Max.working               130
Diâmetro de 13 geradores     milímetro              Veja o desenho
Diâmetro de 14 eixos             milímetro              Veja o desenho
Material 15 de abrigo               Ferro de moldação
Material de 16 eixos                   Aço
17 carregando                             SKF
18 pesos                         Quilograma                    240
