dos receptores 3Gbps o vídeo digital 1310nm/1550nm duplos bidirecionais/módulo audio do sfp apoia os testes padrões patológicos video para SD-SDI, HD-SDI e 3G-SDI não MSA Pinout 10km LC DDM


Especificação funcional


Distância da relação



Descrição

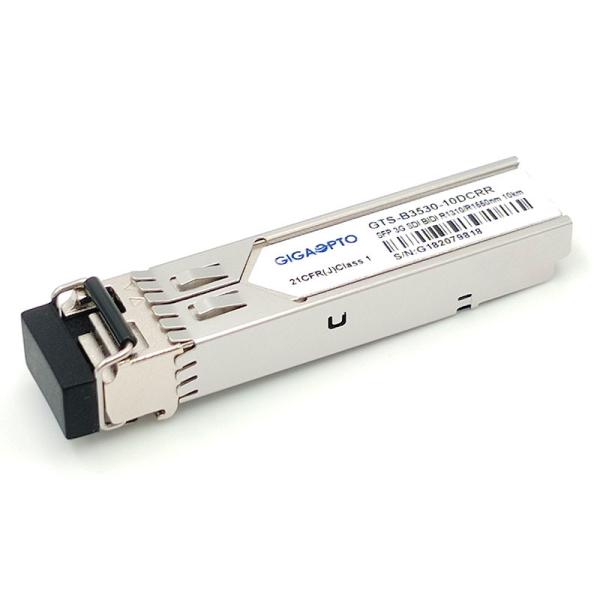

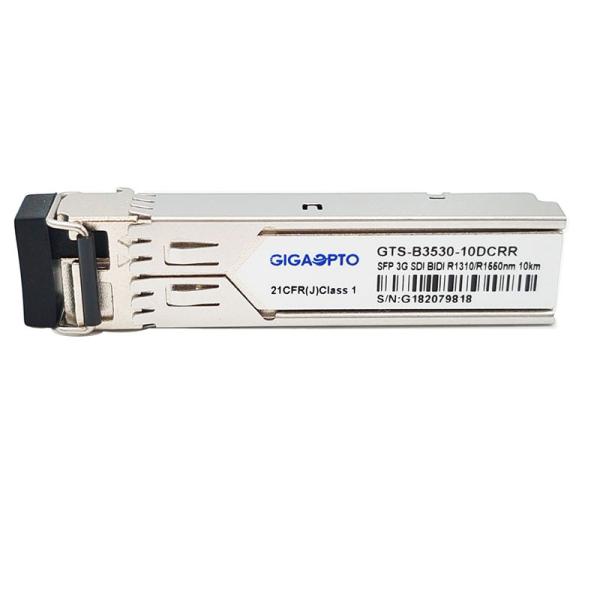

O GTS-B3530-10DCRR é uma 1 fibra que o módulo de receptor de duplo canal bidirecional é projetado transmitir sinais digitais de série óticos como definido em SMPTE 297-2006. Apoia as taxas de dados de 50Mb/s a 2.97Gb/s. Este módulo de receptor duplo é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. É com o independente dois 1310 1550 do laser do nanômetro receptores do nanômetro e. Cada receptor pode receber o sinal de 50 Mb/s a 2.97Gb/s com a até 30km da fibra do único-modo ao usar o GTS-B3530-10DCTT como o transmissor. Uma distância máxima de 10km é realizável com sinais 3Gb/s patológicos.


Características


• Transceptor de SD/HD/3G-SDI SFP
• SMPTE 297-2006 compatível
• receptores duplos de 1-Fibre BIDI com o receptáculo simples do LC
• Largura de banda de 50 Mb/s a 2,97 Gb/s
• Relação ótica até 10km para 3G-SDI
• Testes padrões patológicos video do apoio para SD-SDI, HD-SDI e 3G-SDI
• Pin Receiver 1310nm-RX_1 e 1550nm-RX_2
• pegada Quente-pluggable de SFP
• Direto disponível das funções diagnósticas de Digitas a relação de I2C
• fonte de alimentação de +3.3V única
• Consumo da baixa potência
• Variação da temperatura de funcionamento comercial do caso: 0℃ a 70℃
• RoHS complacente e sem chumbo


Aplicação


• Conversor 3G-SDI/HD-SDI/SD-SDI Elétrico-ótico
• Conversor 3G-SDI/HD-SDI/SD-SDI Ótico-elétrico
• Câmera de HD ou sistema do monitor
• Routeres & interruptores video digitais do alto densidade


PIN Definition
