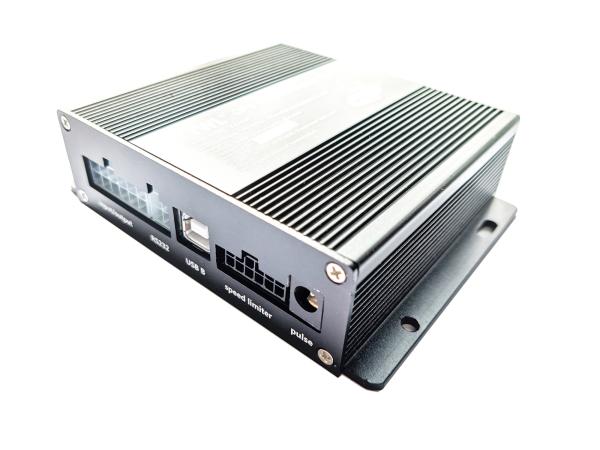

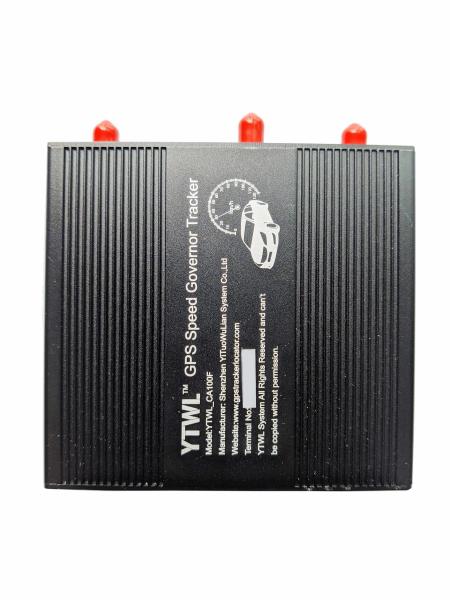

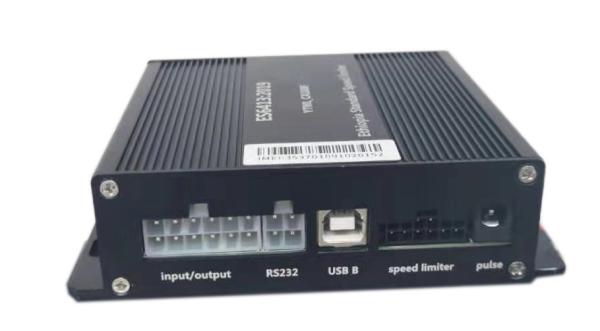

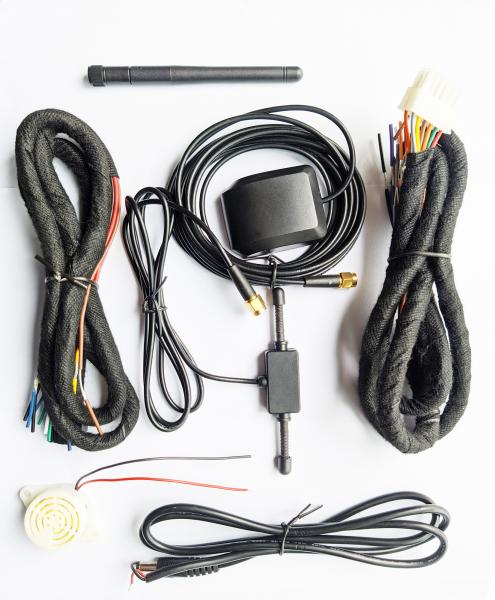

O limitador YTWL_CA100F da velocidade de veículo é um equipamento terminal inteligente que possa realizar a velocidade precisa que limita para veículos. É não somente um limitador da velocidade mas igualmente um perseguidor de GPS. O produto adota a microplaqueta inteligente do BRAÇO. A precisão de controle da velocidade é muito alta e o desempenho é seguro. Não afetará o começo do regulador de pressão nem o torque do poder, estável e seguro. Limita somente a velocidade máxima e o veículo não parará durante a limitação de velocidade, e assegura ao pedal do regulador de pressão a livre circulação na escala de velocidade direita.

Igualmente reserva relações abundantes e pode trabalhar junto com uma variedade de equipamento externo com compatibilidade e desempenho altos.

Cuidado:

6: linha marrom, 8: A linha alaranjada, é a linha da campainha elétrica,

9: A linha cinzenta, picareta acima da linha do pulso do carro original, conecta a linha limitador do pulso da velocidade, a função de limite da velocidade não terá demasiado atraso, limite de velocidade do sinal de GPS do uso, haverá um atraso de aproximadamente 2 segundos

10: Linha 11 do CRNA: Terra do poder

12: Fonte de alimentação positiva

À exceção dos 4 fios de 6, de 9, de 11, e de 12, que são fiação necessária, os outros fios são funções reservados e são usados para o desenvolvimento subsequente de outras funções.

2. Instale etapas:

3,1 encontre a linha chicote de fios do pedal de acelerador do veículo no início, a seguir encontre as duas linhas de sinal das seis linhas com teste do multímetro.

Há seis linhas na relação do pedal de acelerador, em duas linhas elétricas, em duas linhas à terra, e em duas linhas de sinal. Ligue o veículo, etapa no pedal de acelerador, deixe o veículo no estado inativo, a seguir a linha valor do sinal da tensão mudará, assim você pode encontrar as linhas de sinal.

Veja por favor a imagem abaixo

3,2 corte as duas linhas de sinal, e conecte-as então <10brown line=""> e <4blue line=""> às linhas de sinal respectivamente.

Note por favor que segundo as indicações da figura que segue, 10brown e a linha 4 azul estão conectados à parte perto do ECU, 9 amarelos e 3 brancos são conectados perto do pedal de acelerador.

3,3 encontre a linha de sinal do pulso da velocidade do carro, conectam à linha 9 cinzenta do limitador da velocidade de GPS, conectam a linha do pulso da velocidade, e o tempo de atraso do limite de velocidade realiza-se dentro de 1 segundo.

3.3.1 como encontrar a linha do pulso da velocidade:

Com um osciloscópio, uma onda quadrada aparece quando o carro é ligado. A onda quadrada é mais larga quando é estática. Quando é acelerada, a forma de onda é mais estreita e mudanças de acordo com a velocidade. A forma de onda da saída é sobre 0.5V-12V.

3.3.2 a posição principal da linha do pulso da velocidade está nas seguintes seções:

A. atrás do painel

Peça do anfitrião de B. Audio

Saída de C. Caixa de engrenagens

Peças do computador de D. Driving

Unidade elétrica do E. ECU

3,4 ajuste a velocidade do limite.

3.4.1 depois que o LIMITADOR da VELOCIDADE de GPS é instalado completamente, ligue o veículo primeiramente. Quando o veículo está rodando em marcha lenta, envie uma mensagem de texto “STARTIDLE*123456”, o dispositivo aprenderá automaticamente a tensão inativa, e retornará então o valor inativo instruído da tensão ao telefone celular.

Use então a mensagem de texto “SPEED*123456*xxx” (por exemplo: SPEED*123456*050, meios ajustar a velocidade a 50km/h) para ajustar o limite de velocidade, para testá-lo primeiramente com velocidade de GPS, e se as funções de limite da velocidade normais.

3.4.2 calibre o coeficiente do pulso.

Você pode encontrar a linha original do pulso da velocidade do carro a ser conectada com a linha do pulso do dispositivo. Então você pode fazer a corrida do carro em uma velocidade constante de 30km/h, imprensa o botão para calibrar então duas vezes o coeficiente do pulso atual.

Por favor para ser notado: os mesmos veículos têm o mesmo coeficiente do pulso.

O coeficiente do pulso do defeito é 450.

Se você já conhece o coeficiente do pulso de um tipo veículo, você pode ajustá-lo diretamente por SMS.

PULSE*123456*26 (nota: este comando ajusta o coeficiente do pulso a 26)

3.4.3 ajuste o valor do limite de velocidade.

3.4.3.1 envia o comando: SPEED*123456*080 e o dispositivo responderão com: APROVAÇÃO ajustada da velocidade: 80

Este comando ajusta o limite de velocidade a 80KM/H. Você pode ajustar o valor da velocidade tão baixo como 20KM/H cujo o comando será: SPEED*123456*020 e assim por diante.

3.4.3.2 ou você podem igualmente ajustar o limite de velocidade da plataforma quando o dispositivo é em linha, como segue:

3.4.4 como encontrar a linha do pulso da velocidade do carro.

O princípio é: quando uma tensão é aplicada à linha do pulso, o ponteiro da velocidade no painel do carro mover-se-á, ou o indicador de velocidade de alguns carros não se moverá, mas o odômetro do carro aumentará. Baseado neste princípio, nós projetamos uma ferramenta especificamente para encontrar linhas do pulso e esta ferramenta estará disponível em cima da ordem formal.

Ligue o veículo na velocidade inativa, introduza a ferramenta no porto mais claro do cigarro, conecte a linha da terra da ferramenta à linha da terra do carro, e a linha atrás do painel de instrumento, você pode usar a agulha na ferramenta para amarrar um por um. Quando a agulha de indicador da velocidade se moverá, ou o odômetro do carro aumentará, de modo que você possa determinar que a linha é a linha original do pulso da velocidade do carro.

3.4.5 velocidade de pulso na plataforma.

Da plataforma, você pode ver o valor de limite da velocidade e o valor da velocidade de pulso

3,5 para o regulador de pressão mecânico, precise de adicionar o relé.

3.5.1 necessidade para usar um relé; o fio de sinal do relé é conectado ao fio branco (a extremidade do porto branco é identificada por meio de: regulador de pressão mecânico). Quando a velocidade excede a velocidade ajustada, o regulador de pressão estará desligado por 15 segundos, e após 15 segundos, o poder fornecerá o óleo por 2,5 segundos, então desliga o combustível e reabastece-o, até que a velocidade deixe cair abaixo da velocidade do grupo (esta 15 segundos não são fixos, você podem alterar o momento da interrupção do óleo para modelos diferentes, tais como este comando: oiltime*123456*5 (alterou o tempo da desconexão a 5 segundos)

3.5.2 como conectar o relé.

Corte primeiramente a linha de bomba do combustível de modo que uma extremidade da linha de bomba do combustível tenha a tensão: nós chamamos a linha de combustível +, e a outra extremidade não tem nenhuma tensão na imagem mostrou: linha de combustível de lado da bomba

85pin (linha amarela) e 30pin (linha verde) conectam a: linha de combustível +

86 (linha branca) conectam ao fio branco do limitador da velocidade: linha mecânica do regulador de pressão

87 (linha verde) conectam a: linha de combustível de lado da bomba.

Nota: Controle a velocidade do limitador da velocidade com maneira acima, o atraso do limite de velocidade será relativamente grande. Por exemplo, se o limite de velocidade é ajustado a 40km/h, o carro pode igualmente correr até 50km/h durante a aceleração. Assim, encontre a linha da velocidade de pulso do carro e calibre a velocidade de pulso, o atraso será muito menor,

Para veículos com regulador de pressão mecânico, se queira limitar sem demora a velocidade, a necessidade conecta uma válvula de solenoide e para usar um relé para controlar a válvula de solenoide para conseguir a finalidade do limite de velocidade do tempo real.

Imagem da válvula de solenoide:

3.5.3 método da instalação: Em princípio, é o mesmo que instalando um relé, mas é necessário eliminar a tubulação de óleo da bomba de óleo, e ambas as extremidades da tubulação de óleo são conectadas então às duas extremidades da válvula de solenoide. Desta maneira, quando o veículo com um regulador de pressão mecânico excede o valor de limite da velocidade, desligará o circuito do óleo quando é mais baixa do que o valor de limite da velocidade, o circuito do óleo será restaurada.

3,6 linha amarela 4: Depois que o veículo é roubado, envie o comando eliminar remotamente o combustível do carro, comando é: cutoil*123456, e reabastecem o comando são: supplyoil*123456

3,7 testes coxos do modo:

Quando elimine a linha do pulso da velocidade do carro, o carro será limite à velocidade máxima é 30km/h, esta velocidade usará a velocidade de GPS.

Quando remova o conector principal branco inteiro, o carro igualmente limitará a 30km/h.

Nota: Se é um veículo mecânico do regulador de pressão, o fio branco do BH (chicote de fios principal preto) deve igualmente ser conectado ao relé. Quando o WH (chicote de fios principal branco) é removido, o fio branco controlará o relé para limitar a velocidade. E o fio preto do BH igualmente precisa de conectar a terra do carro

4. Indicador do diodo emissor de luz

4,1 a luz vermelha é o indicador de poder. Se é constante, indica que o poder principal está ligada, e indica fora que o poder principal está.

4,2 o azul é o indicador de GPS, indica sempre sobre GPS que posiciona, e significa fora que GPS não está posicionado.

4,3 o verde é o indicador do sistema. Se é constante, indica que a rede da G/M não está registrada. Piscar indica que a rede da G/M esteve registrada. Piscar indica duas vezes que GPRS está conectado.

5. Operação chave:

5,1 a imprensa e para guardar por mais de 3 segundos, a campainha elétrica soará e exportará dados para o disco de U.

5,2 a imprensa o botão 3 vezes continuamente, a campainha elétrica soará e dados de saída à impressora.

5,3 a imprensa o botão duas vezes continuamente, a campainha elétrica soa 2 vezes, e o coeficiente do pulso atual é calibrado automaticamente.

6. Impressora de Bluetooth:

Luz de poder da impressora--A luz azul se é luz constante indica que conexão de Bluetooth é normal, se a luz azul está, Bluetooth não é conectada
