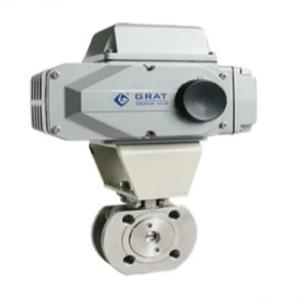

Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável
Especificações
Número do modelo :
EDN15-250
Local de origem :
Wuhan, Hubei, China
Quantidade mínima de encomenda :
1 PC
Condições de pagamento :
LC, T/T, D/P, PayPal, Western Union
Capacidade de abastecimento :
1000 pcs/semana
Tempo de entrega :
3 dias úteis
Detalhes da embalagem :
Cartão/caixa de madeira
Mídia :
Água
Materiais :
Aço inoxidável
Formulário de ligação :
Flanco
Modo de condução :
Eletrodomésticos
Pressão nominal :
Pn1,6MPa Pn2,5MPa
Canal :
Direito através do tipo
Tipo :
Válvula de esfera flexível
Temperatura :
Temperatura normal
Aplicação :
Utilização industrial, água Utilização industrial
Tamanho da válvula :
DN15-250
Material do selo :
Selo metálico móvel de aço inoxidável
Pressão de funcionamento :
Pn1,6MPa, Pn2,5MPa
Meio aplicável :
Pulpa de minas, pulpa de carvão, pulpa de papel, água, óleo
Estrutura :
Válvula de esfera flexível
Função :
Válvula de descida
Padrão :
Din
Fornecimento de energia :
AC220V
Material do corpo :
SUS304 SUS316 Wcb
Conexões corporais :
Bolacha, flange
Classificações do corpo :
Pn1.0/Pn1.6MPa/Pn2.5MPa
Descrição

Valva de bola de controlo elétrico de cadeira de aço inoxidável


Descrição do produto:



Valva de bola de controlo elétrica do assento metálico/IP67/Válvula de bola flexível de ligação de flange de aço inoxidável



Descrição:

Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável



Especificações:



Tamanho da válvula DN15-DN250
Classificação do corpo PN1,6MPa
Conexões corporais Wafer, flange
Tipo de assento Fecho metálico móvel de aço inoxidável,fecho macio de PTFE
Material do corpo SUS304 SUS316 WCB
Materiais de enchufe SUS304 SUS316 WCB
Tempo de acção 30S ((0-90°)
Fornecimento de energia AC 220V
Sinais de controlo 4 ~ 20mA 0 ~ 5V
sinal de saída 4 ~ 20mA 0 ~ 5V
Pressão de funcionamento PN1,6Mpa PN2,5Mpa
Temperatura média ≤ 350oC
Temperatura ambiente ≤ 50oC
Coeficiente de caudal (CV) Faça o download dos dados do nosso website para referência
Meio aplicável Pulpa de minas, pulpa de carvão, pulpa de papel, água, óleo e gás
Zona morta 00,5%
Erro de repetibilidade 00,5%



Figura de dimensão da instalação



Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável



Tamanho do corpo DN ((mm))
A
φd
H1
H2
H
F
15 62 54 74 75 390 210
20 62 54 74 75 390 210
25 62 54 74 75 390 210
32 62 78 80 75 400 210
40 62 82 85 75 405 210
50 75 100 87 95 430 210
65 80 120 105 115 460 210
80 100 131 115 125 520 270
100 115 158 125 125 530 270
125 130 180 140 155 570 270
150 160 216 153 165 600 270
200 200 260 200 195 680 270
250 240 325 225 225 730 270


Fugas máximas admissíveis



DN Tamanho do corpo ((mm) Assento metálico Assento macio
15 1.1 ml/min 00,12 ml/min
20 1.5 ml/min 00,16 ml/min
25 2.0 ml/min 0.20 ml/min
32 20,4 ml/min 00,24 ml/min
40 3.0 ml/min 00,30 ml/min
50 30,8 ml/min 00,38 ml/min
65 5.2 ml/min 00,52 ml/min
80 6.2 ml/min 00,62 ml/min
100 70,6 ml/min 00,76 ml/min
125 90,6 ml/min 00,96 ml/min
150 12.0 ml/min 1.20 ml/min
200 150,4 ml/min 10,54 ml/min
250 19.2 ml/min 10,92 ml/min


As normas de aplicação da válvula de controlo elétricae



Normas de fabrico GB/T 122387-89
Padrões de flange GB9113-2000,GB17241.6-1998
Normas de comprimento da estrutura GB12221-89
Normas de inspecção GB/T 13927-92



Diagrama de controlo


Valva de bola de controlo elétrica do assento metálico de ligação de flange de aço inoxidável



Embalagem e Envio:
1.Embalagem: interior com papel de borracha, exterior com caixa de cartão ede madeiraCaso.
2.Transporte:por via marítima, aérea, ferroviária.
Se tiver outros requisitos, por favor, sinta-se à vontade para nos dizer.
