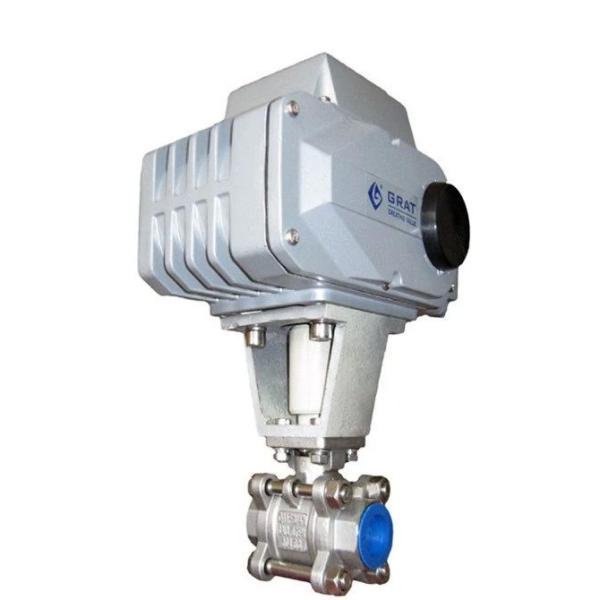

Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Válvula de esferas elétrica de linha interna de 90 graus
Especificações
Número do modelo :
EK-0000137
Local de origem :
Wuhan, Hubei, China
Quantidade mínima de encomenda :
1 PC
Condições de pagamento :
LC, T/T, D/P, PayPal, Western Union
Capacidade de abastecimento :
1000 pcs/semana
Tempo de entrega :
3 dias úteis
Detalhes da embalagem :
Cartão/caixa de madeira
Mídia :
Água
Materiais :
Aço inoxidável
Formulário de ligação :
Fios
Modo de condução :
Eletrodomésticos
Pressão nominal :
PN1,0-32,0MPa
Canal :
Direito através do tipo
Tipo :
Válvula de bola fixa
Temperatura :
Temperatura normal
Aplicação :
Utilização industrial, água Utilização industrial
Médio :
Pulpa de mina, Pulpa de carvão, Pulpa de papel, água, petróleo, gás.
Estrutura :
Válvula de bola fixa
Função :
Valva de desvio
Padrão :
ISO
Tamanho :
DN15~250
Código Hs :
8481804090
Descrição

Válvula de esferas elétrica de linha interna de 90 graus


Descrição do produto:



Válvula de esferas elétrica de 90 graus de tração interna /IP67/ Válvula de esferas fixa



Descrição:

Com o desempenho de regulação de fluxo pequeno e controle de alta precisão, mini válvula de esfera elétrica pode

ser controlado por sinal de controlo e potência de fase única para satisfazer vários requisitos de regulação para

fluxo minúsculo em pressão, fluxo, temperatura e nível do líquido etc.



Especificações:



Tamanho da válvula DN15-DN250
Classificações do corpo PN1,6MPa
Conexões corporais Wafer, Flange.
Tipo de assento Fecho metálico móvel de aço inoxidável,fecho macio de PTFE
Tempo de acção 30 S ((0-90°)
Fornecimento de energia AC220V
Sinais de controlo 4 ~ 20mA 0 ~ 5V
sinal de saída 4 ~ 20mA 0 ~ 5V
Pressão de funcionamento PN1,6Mpa PN2,5Mpa
Temperatura média ≤ 350°C
Temperatura ambiente ≤ 50°C
Coeficiente de caudal (CV): Faça o download dos dados do nosso website para referência
(O coeficiente de fluxo por encomenda depende das exigências do cliente.)

Meio aplicável Pulpa de minas, pulpa de carvão, pulpa de papel, água, petróleo, gás
Zona morta 00,5%
Erro de repetição 00,5%
Material do corpo SUS304 SUS316 WCB


Figura e tamanho da ligação
Válvula de esferas elétrica de linha interna de 90 graus

DN D G L H1 W1 W2
8 8 14.3 65 177 196 145
10 10 18 65 177 196 145
15 15 22 72 188 196 145
20 18 28 85 190 196 145
25 24 34.5 91 200 196 145
32 30 43.5 110 205 196 145
40 38 49.5 122 212 196 145
50 48 62 145 220 196 145


O material da estrutura padrão



Nome da parte Materiais
Corpo Aço carbono ASTM A216 WCC
Forro do corpo aço de alto cromo ASTM A532 grau III tipo A
Bola em V. aço de alto cromo ASTM A532 grau III tipo A
Anel de foca aço de alto cromo ASTM A532 grau III tipo A
Anel de vedação fixo Aço de carbono ASTM A105
Proteção de rolamentos aço de alto cromo ASTM A532 grau III tipo A
Rolamentos 44oC58Rc
Eje de condução 17-4PH Cond.H1025
Eixo acionado 17-4PH Cond.H1025
Pinhas Aço carbono, zincificação
Garrafas Fios de aço inoxidável de grafite
Embalagem PTFE, carbono de enchimento
Anel e proteção de caixa de recheio 316 SST
Bolt SA-193-B7
Nozes SA-194-2H
Fecho e fecho de anel fixo 316 SST
(opcional) Revestimento do anel de vedação PSZ Cerâmica
Bola em "V" (opcional) PSZ Cerâmica


Fugas máximas admissíveis



DN ((mm) Assento metálico Assento macio
15 1.1 ml/min 00,12 ml/min
20 1.5 ml/min 00,16 ml/min
25 2.0 ml/min 0.20 ml/min
32 20,4 ml/min 00,24 ml/min
40 3.0 ml/min 00,30 ml/min
50 30,8 ml/min 00,38 ml/min
65 5.2 ml/min 00,52 ml/min
80 6.2 ml/min 00,62 ml/min
100 70,6 ml/min 00,76 ml/min
125 90,6 ml/min 00,96 ml/min
150 12.0 ml/min 1.20 ml/min
200 150,4 ml/min 10,54 ml/min
250 19.2 ml/min 10,92 ml/min



Embalagem e Envio:

1.Embalagem: interior com papel de borracha, exterior com caixa de cartão ede madeiraCaso.
2.Transporte:por via marítima, aérea, ferroviária.
Se tiver outros requisitos, por favor, sinta-se à vontade para nos dizer.
