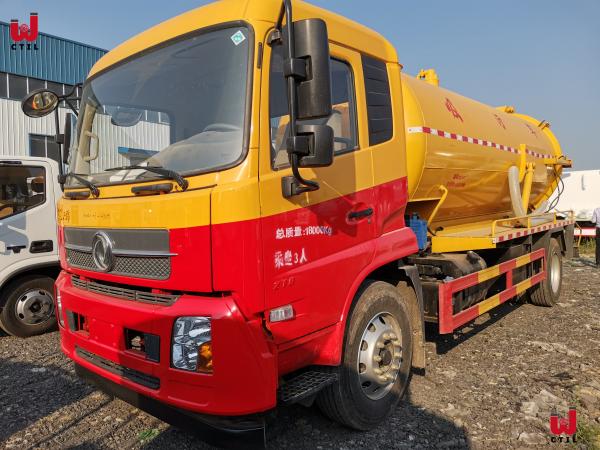

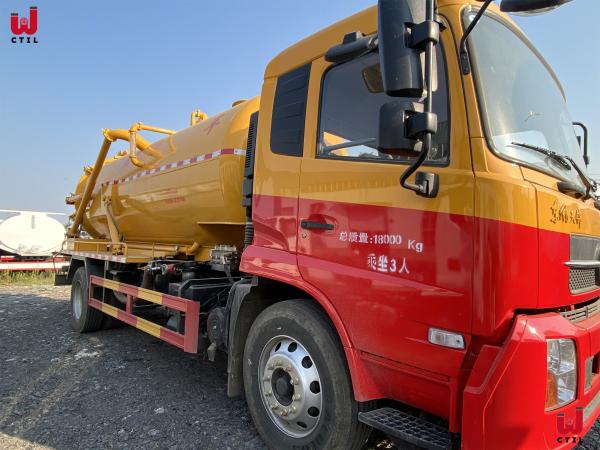

Esgoto de limpeza multifuncional Jet Truck do caminhão da sução da água de esgoto de Dongfeng 4*2 15 medidores cúbicos

Dimensões: 8500×2500×3500 (milímetro)
Massa total: 18000 (quilograma)
Qualidade da preparação: 9805 (quilograma)
Ângulo de aproximação/ângulo da partida: 20/12 (°)
Carga do eixo: 6500/11500
Número de machados: 2
Número de pneus: 6
Trilha dianteira: 1880,1900,1920
Qualidade da carga avaliado: 8000,8065 (quilograma)
Passageiro dianteiro: 3,2 (pessoa)
Suspensão dianteira/suspensão traseira: 1430/2370,1430/2070 (milímetro)
Distância entre o eixo dianteira e traseira: 3650,3800,4200,4500,4700,5000,3950,5600 (milímetro)
Velocidade máxima: 98 (km/h)
Número de molas: 7/9+6,8/10+8
Especificações do pneu: 10.00R20 18 EMPARELHA-SE, 275/80R22.5 18 PARES
Trilha traseira: 1800,1860,1820

Cavalos-força do motor: 210.269.179

Configuração do chassi:

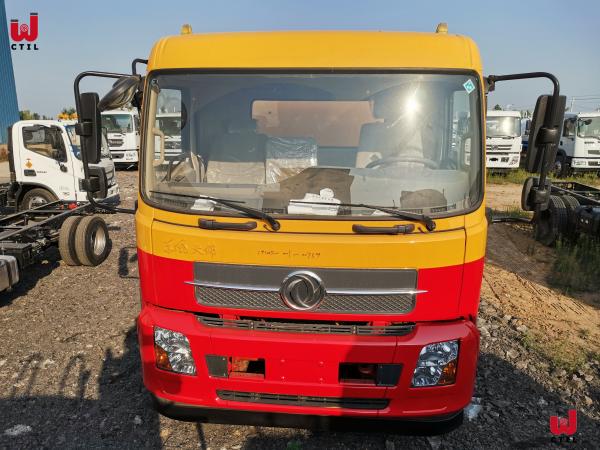

Adota o chassi de Dongfeng Tianjin, a distância entre o eixo dianteira e traseira 4700, o nacional VI Cummins motor de 210 cavalos-força, pneus sem câmara de ar originais, o táxi reversível, a assistência de direção hidráulica original, o condicionamento de ar, o ABS, e o outro como o padrão.

Configuração da transferência de arquivo pela rede:

1. O volume total do tanque é 15 medidores cúbicos, o tanque de agua potável é 5 medidores cúbicos, e o outro é usado como os tanques da água de esgoto. O corpo do tanque é feito da placa de aço carbono de 8mm, e da pintura de corpo do tanque: amarele em superior e em vermelho na parte inferior, ou em todo o amarelo de planejamento, rotulação do pulverizador a ser determinada.

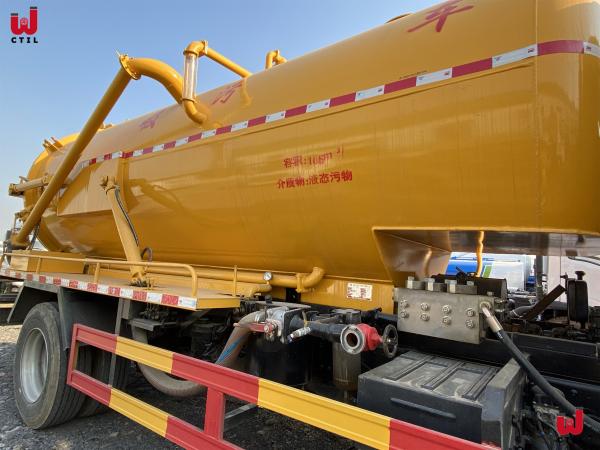

2. Parte de alta pressão: Bomba de alta pressão de Pinfu 250 (instalada com dispositivo de secagem do inverno), fonte de água dobro, Y-tipo tela de filtro, tambor do filtro, com 100 medidores da tubulação 22# de alta pressão. Vem padrão com os 10 bocais combinados + um bocal da mina + um bocal perfurando.

3. Peça da sução da contaminação: instale um grande tanque de água de aço inoxidável da circulação. Duas tubulações de sução 10m. Equipado com um motor auxiliar novo de 375 cavalos-força com a bomba de vácuo da circulação da água sk-30, uma relação da tela de filtro para o tanque de água e a bomba de alta pressão, e uma válvula de bola no meio. Faça uma junção da luta contra o incêndio em cada lado das portas do tanque e do rolo-acima de água em ambos os lados.

4. Exigências detalhadas: A. Os dois armazéns inferiores são interconectados, controlado por uma válvula de bola 100, com uma tela de filtro. B. as plataformas e os corrimões são feitos em ambos os lados do tanque. A parte superior do tanque é usada como uma plataforma e uma escada destacáveis. C. Faça 65 junções da luta contra o incêndio em ambos os lados do tanque de agua potável, e instale uma válvula de bola de 100 drenos sob o tanque de água. D. A tampa traseira grande do tanque da água de esgoto é feita real, com quatro parafusos de fechamento. E. Uma válvula de bola 100 e uma válvula de bola 150 são instaladas em ambos os lados, ambos com tomadas (o volume de abertura é mais baixo, e a tomada é inclinada 30 graus para baixo). Um grupo de porto da sução da válvula de bola 100 é instalado no lado direito do tanque da água de esgoto para conectar à parte superior, e uma válvula de bola 100 é instalada na posição 300 abaixo do meio do tanque. F. O carretel é reforçado internamente, o quadro do carretel é reforçado, e pode girar 180 graus (esquerda e direito hidráulicos do controle), e um pino para impedir agitar é soldado no carretel. Uma válvula de bola é instalada na parte inferior do tanque de agua potável acima do tanque de água da circulação para descarregar a água. E. A aparência é restritamente de acordo com o anúncio. F. Faça uma caixa de ferramentas ampliada em ambos os lados da parte traseira do carro. O interior é dividido em duas camadas. Todos os interruptores de alta tensão são instalados na separação da segundo-camada (que é conveniente para que o operador esteja e se opere). H. Duas luzes da seta e as luzes do diodo emissor de luz são instaladas na tampa traseira. 5. O fornecedor fornecerá os procedimentos para o registro no nacional VI (certificado de conformidade, de fatura, etc.).

Desempenho principal do caminhão de limpeza da sução da água de esgoto:

Decolagem de poder: A decolagem de poder do PTO é usada para tomar o poder do motor do chassi e para entregá-lo à bomba de alta pressão. O motor auxiliar toma o poder conduzir a bomba de vácuo. É uma tecnologia chave para realizar a decolagem de poder de alta potência do multi-ponto

Bomba de vácuo: Bomba de vácuo do anel da água de SK-15/2BE-204/SK-30 Shandong Zibo, tecnologia de Siemens, produção doméstica.

Bomba de água de alta pressão: pressão avaliado: 22MPa, fluxo avaliado: 250L/min-300/min.

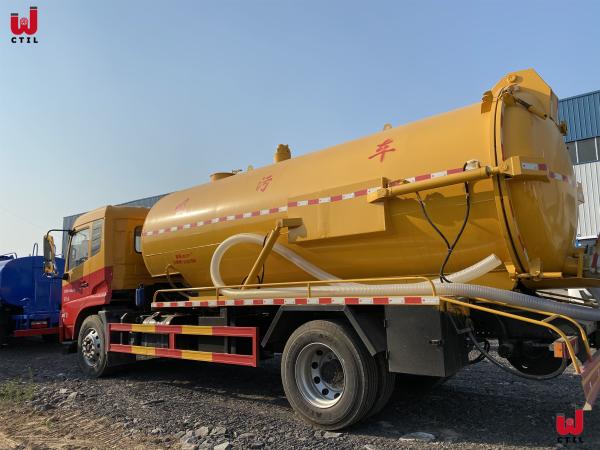

Tanque da água de esgoto: 10 medidores cúbicos no volume, fizeram de 8 milímetros de aço carbono de alta qualidade, cilíndrico, o corpo do tanque pode hidraulicamente ser levantado e auto-descarregado, e a tampa traseira pode ser aberta com partes superiores dobro.

Tanque de agua potável: 5 medidores cúbicos no volume, tratamento antiferrugem.

Bocal: bocais + mina + Rambo padrão da configuração 10

Tubulação de dragagem: fez domesticamente a tubulação de dragagem especial de alta qualidade com diâmetro interno de 22 milímetros, da resistência de alta pressão, da resistência de fricção de pouco peso, baixa, e da resistência forte do risco. Comprimento padrão do tubo da configuração: 100 medidores.

Tubulação de sução especial: macio e desgaste-resistente, com um diâmetro interno de 100 milímetros e de um comprimento de 10 medidores.

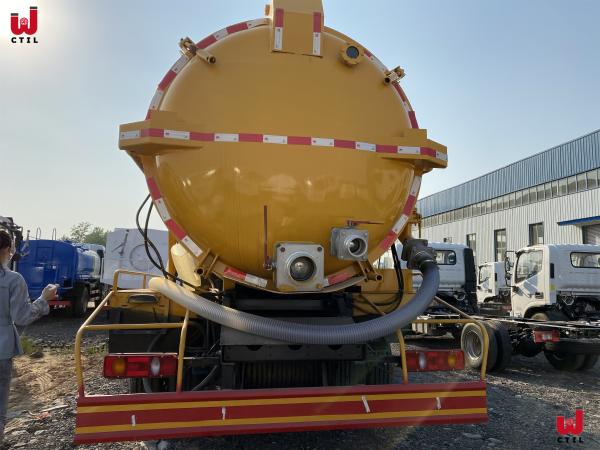

Carretel hidráulico: regulamento hidráulico da movimentação, o dianteiro e o reverso, o stepless da velocidade. Instalado na tampa traseira do tanque da água de esgoto, pode ser sem fôlego e armazenado com uma mangueira especial com um diâmetro interno de 19 milímetros não menos de 60 medidores.

Funcionamento da drenagem do caminhão da sução da água de esgoto:

Põe a mangueira da sução da água de esgoto para o tanque de armazenamento da água de esgoto;

Puxe o punho traseiro da paralela de quatro vias da válvula para a terra, abra a válvula do anti-excesso, e faça a paralela do punho à linha central do encanamento;

Põe a transmissão no ponto morto, a seguir ligue o motor, desligue a embreagem, puxe o interruptor da decolagem de poder de volta ao deslocamento a engrenagem e para tomar o poder, e a bomba de vácuo começa correr;

Depois que o líquido sujo no tanque é descarregado, o motorista deve prontamente empurrar o punho da decolagem de poder para a frente para liberar a engrenagem, e a bomba de vácuo parará de correr;

Após ter nivelado a mangueira, põe-na de novo no veículo;
