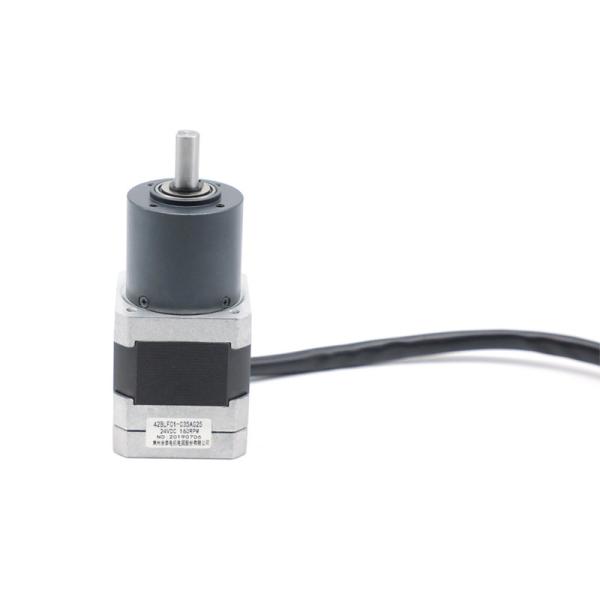

torque alto sem escova 1,13 nanômetro 24v do motor 160 RPM da caixa de engrenagens de 42mm
torque alto sem escova 1,13 nanômetro 24v do motor 160 RPM da caixa de engrenagens de 42mm
torque alto sem escova 1,13 nanômetro 24v do motor 160 RPM da caixa de engrenagens de 42mm
torque alto sem escova 1,13 nanômetro 24v do motor 160 RPM da caixa de engrenagens de 42mm
Especificações
Number modelo :
42BLF01-035AG25
Lugar de origem :
China
MOQ :
50
Termos do pagamento :
L/C, D/P, T/T, Western Union, MoneyGram
Capacidade da fonte :
5000pcs/month
Prazo de entrega :
28-31
Detalhes de empacotamento :
Caixa com a caixa interna da espuma, pálete
nome do produto :
Motor sem escova da caixa de engrenagens
Tipo de enrolamento :
Estrela
Ângulo de efeito hall :
Ângulo 120° elétrico
Classe da isolação :
B
Temperatura ambiental :
-20℃~+50℃
Resistência de isolação :
C.C. de 100MΩ Min.500VC
Força dielétrica :
600VAC 1 minuto
Carga radial (10mm da flange) :
≤120
Carga axial do eixo :
≤80N
Nível da proteção :
IP40
Descrição

Motor planetário de grande eficacia alto BLDC 160 RPM da caixa de engrenagens do torque 1,13 N.m



Resistência --------------- 2.2OHMS

Carga axial do eixo--------------- ≤80N

Carga radial (10mm da flange)--------------- ≤120N

Temperatura ambiental--------------- -20℃~+50℃

Resistência de isolação --------------- C.C. de 100MΩ Min.500VC

Modelo Relação de redução Caixa de engrenagens que abriga o material Torque (nanômetro) Tensão (V) Poder (W) Velocidade (RPM)
42BLF01-023AG13 13:1 Metalurgia de pó 0,66 24 21 308
42BLF01-027AG16 16:1 Metalurgia de pó 0,7 24 18 250
42BLF01-035AG25 25:1 Metalurgia de pó 1,13 24 19 160
42BLF01-036AG53 53:1 Metalurgia de pó 2,17 24 17 75



Especificação elétrica:

    Modelo
Modelo da fabricação 42BLF01-035AG25
Número de fases Fase 3
Número de Polos Polos 8
Tensão nominal VDC 24
Nenhuma velocidade da carga RPM 5000±10%
Nenhuma corrente da carga Ampères 0,5
Velocidade avaliado RPM 4000±10%
Torque avaliado N.m 0,063
Constante do torque N.m/A 0,046
Constante traseira do EMF V/kRPM 4,8
Comprimento de corpo milímetro 47
Peso Quilograma 0,30
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
Torque avaliado N.m 1,13
Velocidade avaliado RPM 160±10%
Potência de saída W 19
RELAÇÃO   25:1

os *Products podem ser personalizados pelo pedido especial.



Diagrama de fiação



FUNÇÃO COR
+5V VERMELHO UL1007 26AWG




SALÃO A AMARELO
HALLB VERDE
HALLC AZUL
Terra PRETO
FASE A AMARELO UL3265 22AWG


FASE B VERDE
FASE C AZUL



Dimensão mecânica

torque alto sem escova 1,13 nanômetro 24v do motor 160 RPM da caixa de engrenagens de 42mm





Especificação elétrica da PEÇA da CAIXA DE ENGRENAGENS:



metalurgia de pó de 36mm

Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Metalurgia de pó rolamentos de luva ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Relação de redução Torque avaliado da tolerância (nanômetro) Torque momentâneo máximo da tolerância (nanômetro) Efficiency% Comprimento (milímetros) Peso (g) Número de trens de engrenagem
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16 1,2 3,5 72% 32,4 173 2
1/20
1/25
1/53 2,5 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117



A vantagem do motor planetário da caixa de engrenagens de BLDC

- Tempo longo

- De baixo nível de ruído

- Torque alto

- Eficiência elevada
