Tubulação ZXPD3000 que encontra o sistema

Este dispositivo é uma tubulação metálica subterrânea do elevado desempenho que encontra o sistema. Consiste um transmissor e um receptor, pode ser usado para fazer o traçado da rota, a exploração da tubulação e a medida da profundidade dos cabos subterrâneos e das tubulações metálicas. Pode igualmente ser usado para identificar o cabo do alvo de um grupo dos cabos, para encontrar o tipo falha de dano e da peça da isolação da tubulação do cabo.

FUNÇÕES

• Exposição do compasso: para indicar diretamente a posição da tubulação.
• Medida da profundidade do tempo real e medida atual.
• Exposição da curva da história: para indicar diretamente a variação do sinal.

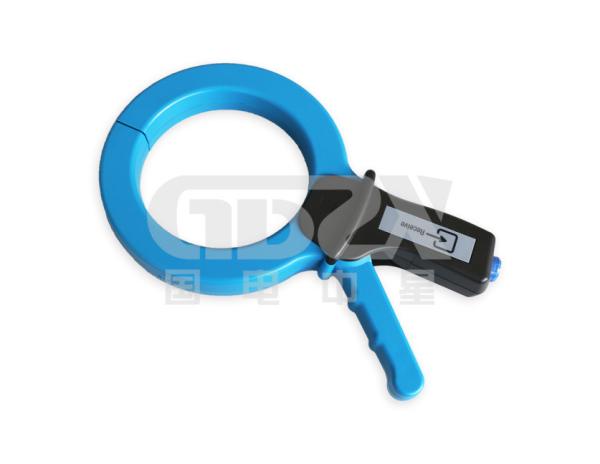

• Identificação do cabo: Identificação (opcional) da braçadeira e identificação do sensor.
• Aterrando o lugar de falha: Use um quadro (opcional) para localizar a isolação da tubulação danificou pontos contra a terra.
• Faixa de passagem de recepção da amostra e do processamento, o estreito da precisão alta da numeração para aumentar a capacidade antiparasitária e para suprimir a interferência do poder e a interferência do harmônico do cabo e da tubulação passando próximos.
• Frequência de localização múltipla: detecção ativa e detecção passiva.
• Modo de saída múltiplo do sinal: Saída da conexão direta, entrada de acoplamento da braçadeira, saída da radiação.
• As séries grandes das baterias do leão da capacidade, apoiarem o auto sem energia quando baixa bateria ou muitos tempos nenhuma operação
• Caso contínuo e fácil de pouco peso levar

ESPECIFICAÇÃO:

Transmissor:

• Saída: Saída da conexão direta, saída de acoplamento da braçadeira (opcional), saída da radiação.
• Frequência da saída: 640Hz (frequência complexa), 1280Hz (frequência complexa), 10kHz, 33kHz, 83kHz.
• Potência de saída: 10W máximo, 10 níveis ajustáveis, auto harmonização de impedância.
• Tensão da conexão direta: 150Vpp máximo.
• Sobrecarregue e procurar um caminho mais curto a proteção.
• HMI: 128X64 LCD.
• Fonte de alimentação: 4 baterias incorporados do leão de X 18650, 7.4V padrão, 6.8Ah.

Receptor:

• Entrada: Laço de recepção interno, braçadeira (opcional), sensor (opcional), falha que encontra um quadro (opcional).
• Recebendo a frequência:

-             Frequência ativa: 640Hz, 1280Hz, 10kHz, 33kHz, 83kHz

-             Frequência do poder: 50Hz/60Hz, 250Hz/300Hz

-             Frequência passiva da frequência da radiação: frequência de centro 10kHz, 33kHz, 83kHz

• Modo da detecção da tubulação: método máximo largo, método máximo estreito, método do vale
• Modo da identificação do cabo: Recebendo a identificação inteligente (opcional) da braçadeira/identificação (opcional) do sensor
• HMI: 320X240 LCD
• Bateria incorporado: 2 x 18650 baterias do leão, 7.4V padrão, 3.4Ah

Outro:

• Volume: transmissor 270x220x85mm, receptor 700x270x120mm
• Peso: transmissor 2.2kgs, receptor 2.2kgs
• Carregador: C.A. 100~240V da entrada, 50/60Hz, saída DC8.4V, 2A
• Temperatura: -10-40℃, umidade 5-90%, elevação <4500m
