Especificações
Brand Name :
HIGH WOOD
Model Number :
MWDM2L-51NSM
Certification :
AS9001
Place of Origin :
China
Minimum Order Quantity :
100pcs
Price :
10＄--150＄
Payment Terms :
L/C, T/T, Western Union
Supply Ability :
100,000pcs per month
Delivery Time :
2--9weeks
Packaging Details :
standard export package
Connector Shell :
Aluminum Alloy 6061or Stainless Steel, 300 Series, passivated. See Ordering Info for Plating Options
Pin Contact :
Beryllium Copper Gold over Nickel Plating
Insulator :
Liquid Crystal Polymer (LCP)/ Polyphenylene Sulfide(PPS)
Mating Force :
(10 Ounces) X (#of Contacts)
Operating Temperature :
-55° C. to +150° C.
Encapsulant :
Epoxy Resin Hysol EE4215
Descrição

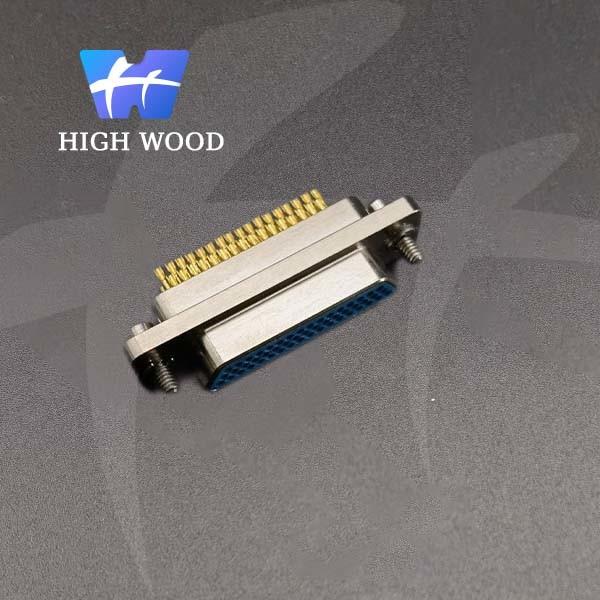

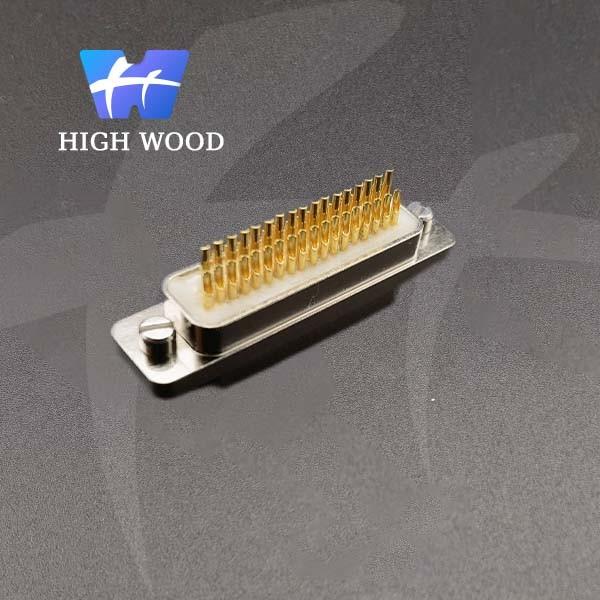

MWDM2L-51NSM




O micro-d copo da solda Terminação-estes conectores caracteriza contatos folheados a ouro de TwistPin para o melhor desempenho. Uso com o Calibre de diâmetro de fios #26 ou fio menor. Especifique escudos folheados a níquel ou escudos tratados ao cádmio para a melhor disponibilidade.

Agora disponível com ofertas do fio Contato-Calibre de diâmetro de fios 24 Calibre de diâmetro de fios #24 aumentou a gota da força mecânica e de uma mais baixa tensão. Glenair que os micro-d conectores do copo da solda são agora compatíveis com 24 Calibre de diâmetro de fios encalhou ou fio contínuo. Especifique “N” para 24 contatos do pino Calibre de diâmetro de fios, ou “T” para 24 contatos do soquete Calibre de diâmetro de fios.



Como pedir:

Como pedir conectores do copo da solda
Número da peça da amostra MWDM 2 L 37 S S B

Série

Série



MWDM Glenair micro-d





Shell Material e revestimento



Shell de alumínio

1 - O preto do cádmio 2 - o níquel 4 - anodiza

5 - Ouro 6 - filme de Chem

Shell de aço inoxidável



3 - Passivated





Material de isolador

Material de isolador

L - LCP ou PPS

LCP - Crystal Polymer líquido Vidro-enchido 30%

PPS - sulfureto enchido vidro do Polyphenylene de 40%





Disposição do contato



9, 15, 21, 25, 31, 37, 51, 51-2, 67, 69, 75, 100, 130 (veja a tabela II)







Tipo do contato

O copo da solda do tamanho #26 contacta (o padrão)

P - Pin

S - Soquete

O copo da solda do tamanho #24 contacta N - Pin

T - Soquete





Tipo da terminação



S - Copo da solda





Hardware



 B, P, M, M1, S, S1, L, K, F, R, H (veja a tabela I)





Tabela I: Hardware de montagem
B P M M1 S S1 L K F R H

Através-furo



Jackpost



Encantar o macaco de rosca principal



Encantar a cabeça

Macaco de rosca,



Prolongado



Macaco de rosca principal do entalhe



Cabeça do entalhe

Macaco de rosca,



Prolongado



Encantar o macaco de rosca principal

Non-



Removível

Macaco de rosca principal do entalhe

Non-

Removível



Prolongado



Montagem do flutuador

Para a parte dianteira

Painel



Montagem



Montagem do flutuador

Para a parte traseira

Painel



Montagem



Rosqueado



Inserção







tamanho do escudo:

Disposição Um máximo. B Máximo de C. Máximo de D. Máximo de E. F Máximo de G. Máximo de H. Máximo de J.
  Em. milímetro.

Em.

± .003

 milímetro. ± 0,08 Em. milímetro. Em. milímetro. Em. milímetro.

Em.

± .003

 milímetro. ± 0,08 Em. milímetro. Em. milímetro. Em. milímetro.
9P .785 19,94 .565 14,35 .333 8,46 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .400 10,16 .270 6,86
9S .785 19,94 .565 14,35 .400 10,16 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .400 10,16 .270 6,86
15 P .935 23,75 .715 18,16 .483 12,27 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .550 13,97 .270 6,86
15S .935 23,75 .715 18,16 .551 14,00 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .550 13,97 .270 6,86
21P 1,085 27,56 .865 21,97 .633 16,08 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .700 17,78 .270 6,86
21 S 1,085 27,56 .865 21,97 .701 17,81 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .700 17,78 .270 6,86
25P 1,185 30,01 .965 24,51 .733 18,62 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .800 20,32 .270 6,86
25 S 1,185 30,01 .965 24,51 .801 20,35 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .800 20,32 .270 6,86
31 P 1,335 33,91 1,115 28,32 .883 22,43 .184 4,67 .308 7,82 .183 4,65 .416 10,57 .950 24,13 .270 6,86
31S 1,335 33,91 1,115 28,32 .951 24,16 .250 6,35 .308 7,82 .195 4,95 .429 10,90 .950 24,13 .270 6,86
37 P 1,485 37,72 1,265 32,13 1,033 26,24 .184 4,67 .308 7,82 .183 4,65 .416 10,57 1,100 27,94 .270 6,86
37S 1,485 37,72 1,265 32,13 1,101 27,96 .250 6,35 .308 7,82 .195 4,95 .429 10,90 1,100 27,94 .270 6,86
51P 1,435 36,45 1,215 30,86 .983 24,97 .228 5,79 .351 8,92 .183 4,65 .416 10,57 1,050 26,67 .310 7,87
51 S 1,435 36,45 1,215 30,86 1,051 26,70 .296 7,52 .351 8,92 .195 4,95 .429 10,90 1,050 26,67 .310 7,87
51-2P 1,835 46,61 1,615 41,02 1,384 35,15 .184 4,67 .310 7,87 .183 4,65 .416 10,57 1,450 36,83 .270 6,86
51-2S 1,835 46,61 1,615 41,02 1,450 36,83 .250 6,35 .310 7,87 .195 4,95 .429 10,90 1,450 36,83 .270 6,86
67P 2,235 56,77 2,015 51,18 1,784 45,31 .184 4,67 .310 7,87 .183 4,65 .416 10,57 1,850 36,83 .270 6,86
67 S 2,235 56,77 2,015 51,18 1,850 46,99 .250 6,35 .310 7,87 .195 4,95 .429 10,90 1,850 36,83 .270 6,86
69P 1,735 44,07 1,515 38,48 1,284 32,61 .228 5,79 .351 8,92 .183 4,65 .416 10,57 1,350 34,29 .310 7,87
69 S 1,735 44,07 1,515 38,48 1,350 34,29 .296 7,52 .351 8,92 .195 4,95 .429 10,90 1,350 34,29 .310 7,87
75P 2,080 52,8 1,705 43,3 1,384 35,2 .228 5,79 .351 8,91 .183 4,6 .416 10,57 1,440 36,58 .310 7,87
75S 2,080 52,8 1,705 43,3 1,450 36,8 .296 7,52 .351 8,91 .195 5,0 .429 10,90 1,440 36,58 .310 7,87
100 P 2,170 55,12 1,800 45,72 1,383 35,13 .270 6,86 .394 10,01 .183 4,65 .416 10,57 1,442 36,63 .360 9,14
100 S 2,170 55,12 1,800 45,72 1,451 36,86 .333 8,46 .394 10,01 .195 4,95 .429 10,90 1,442 36,63 .360 9,14
130 P 2,520 64,00 2,160 54,86 1,735 44,07 .270 6,86 .394 10,01 .183 4,65 .416 10,57 1,780 45,21 .360 9,14
130 S 2,520 64,00 2,160 54,86 1,795 45,60 .333 8,46 .394 10,01 .195 4,95 .429 10,90 1,780 45,21 .360 9,14
