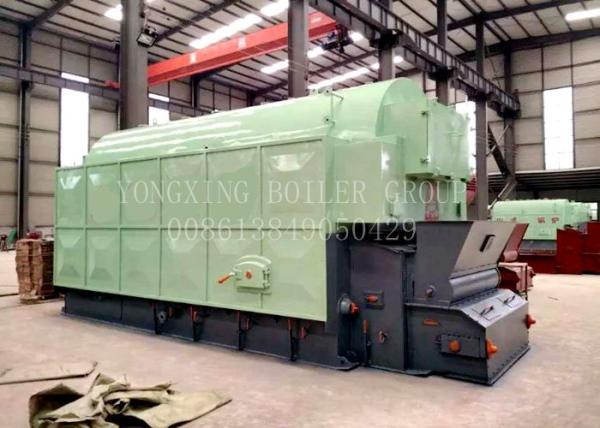

Caldeira de vapor renovável da biomassa chain de poupança de energia da pressão do SZL 10bar/13bar/16bar/25bar da grelha
Características de projeto da caldeira:
1. A zona de alta temperatura pode rapidamente ser formada para manter estavelmente o estado da combustão do combustível da biomassa. O gás de conduto fica na fornalha de alta temperatura por muito tempo. Após épocas múltiplas do enchimento, a combustão é suficiente, a taxa de utilização do combustível é alta, e nenhum fumo preto é emitido.
2. os indicadores ambientais tais como a fuligem, o dióxido de carbono e o dióxido de enxofre são superiores aos padrões de emissão nacionais e cumprem com as políticas internacionais atuais da redução de emissão. O departamento da proteção ambiental aprova tais caldeiras a ser usadas em áreas a favor do meio ambiente tais como cidades.
3. A caldeira é queimada continuamente, a condição de trabalho é estável, e não é afetada pelo combustível adicionado, que pode assegurar a eficiência de combustão.
4. A grelha mecânica adota a distribuição de ar uniforme, que é estável na combustão e fácil de limpar.
5. as caldeiras da biomassa são simples, convenientes, e não exigem nenhum procedimento de funcionamento complicado. A caldeira começa rapidamente e queima-se bem. Após três minutos de começar, não há nenhum fumo na tomada da chaminé.
6. O uso da energia nova é conducente a aliviar tensões da energia; a adaptação do combustível é larga.
7. O equipamento de combustão produzido pela empresa pode ser amplamente utilizado na transformação de caldeiras a carvão e na produção de caldeiras novo-construídas da biomassa, que tem uma perspectiva excelente do mercado.
Processo da operação da operação normal da caldeira:
1. Operação de funcionamento normal da caldeira
- Quando a caldeira está correndo estavelmente, a válvula de alta pressão da fonte de água é aberta e os começos da fonte de água.
- O preheater de ar e o refrigerador do gás de conduto começam trabalhar, a água de alimentação é refrigerada no preheater de ar, e aquecida então pelo refrigerador do gás de conduto para entrar no preaquecedor.
- A caldeira é operada em não mais do que o caudal e a temperatura do projeto. A pressão da tomada da turbina da caldeira não é mais do que 9.2Mpa, e a carga de funcionamento mínima da caldeira é 40% do projeto.
2. Monitoração da combustão do combustível da biomassa
- A combustão da grelha deve ser monitorada regularmente de modo que a combustão do combustível na área da tomada da grelha e da cinza seja compreendida inteiramente.
- Se o combustível na grelha é demasiado pequeno, a ignição será instável e a combustão do combustível será impedida mais.
- Se o combustível na grelha é demasiado, a combustão não está completa, e a fornalha é queimada turbulenta durante a vibração da grelha. Neste momento, o baixa ar adicional ou fornalha sobre a pressão podem aumentar o risco de operação da caldeira.
- Quando a amplitude da vibração da grelha é demasiado grande, algum combustível não estará queimado e estará descarregado no porto da descarga da escória, que reduz a eficiência térmica total da caldeira.
- Se a quantidade de ar nas partes superiores e superiores da grelha é demasiado grande, a parte dianteira de chama na grelha será demasiado alta. Esta maneira a chama é concentrada principalmente entre o meio e a parte mais inferior da grelha, e há chama muito pequena na parte superior da grelha.
- Se o índice de oxigênio no gás de conduto é demasiado alto, indica que o fornecimento de combustível é demasiado pequeno ou a vibração da grelha é demasiado grande.
Os dados técnicos de mais tipo são como segue:
Quckly instalou a caldeira | |||||
modelo da caldeira | Unidade | DZL1-0.7/1.0-AII | DZL2-0.7/1.0-AII | DZL4-0.7/1.25/1.6-AII | DZL6-1.25/1.6-AII |
capacidade | ton/h | 1 | 2 | 4 | 6 |
pressão avaliado | Mpa | 0.7/1.0 | 0.7/1.0 | 0.7/1.25/1.6 | 1.25/1.6 |
temeperature avaliado do vapor | ℃ | 170/184 | 170/184 | 184/193/204 | 193/204 |
temperatura da água da alimentação | ℃ | 20 | 20 | 20 | 105 |
área da radiação | ㎡ | 4,21 | 6,43 | 10,55 | 16,95 |
área da convecção | ㎡ | 20,68 | 39,23 | 90,45 | 134,87 |
área do preaquecedor | ㎡ | 9,66 | 16,56 | 16,56 | 53,13 |
área válida da grelha | ㎡ | 1,852 | 3,15 | 5,18 | 8,395 |
combustível aplicável | * | CARVÃO | CARVÃO | CARVÃO | CARVÃO |
temperatura do gás de exaustão | ℃ | 152/160 | 152/161 | 163/163.8/169.5 | 163/169 |
eficiência do projeto | % | 77.73/77.24 | 78.53/78.18 | 79.37/79.30/78.96 | 79.83/79.19 |
consumo de combustível | kg/h | 170.74/172.93 | 341.71/343.63 | 673.22/676.27/682.11 | 866.39/877.51 |
tamanho máximo da parte para a entrega | milímetro | 5488*2254*2782 | 5694*2704*3324 | 6743*2954*3508 |
8244*2951*3704 |
CALDEIRA MONTADA DE DUAS PARTES | ||||||||
modelo da caldeira | Unidade | SZL6-1.25/1.6-AII | SZL8-1.25/1.6-AII | SZL10-1.25/1.6-AII | SZL12-1.25/1.6-AII | SZL15-1.25/1.6-AII | SZL20-1.25/1.6-AII | SZL25-1.25/1.6-AII |
capacidade | ton/h | 6 | 8 | 10 | 12 | 15 | 20 | 25 |
pressão avaliado | Mpa | 12.5/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 |
temeperature avaliado do vapor | ℃ | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 |
temperatura da água da alimentação | ℃ | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
área da radiação | m2 | 18,19 | 22,14 | 25,8 | 25,8 | 34,117 | 53,78 | 99,21 |
área da convecção | m2 | 121,9 | 158,86 | 200,38 | 250,17 | 331,616 | 411,8 | 457,78 |
área do preaquecedor | m2 | 53,13 | 104,64 | 130,8 | 174.4/261.1 | 117.72/117.2 | 212,4 | 476,16 |
área válida da grelha | m2 | 7,55 | 9,34 | 10,98 | 12,78 | 16,24 | 20,84 | 24,76 |
combustível aplicável | CARVÃO | CARVÃO | CARVÃO | CARVÃO | CARVÃO | CARVÃO | CARVÃO | |
temperatura do gás de exaustão | ℃ | 165.78/169.85 | 161/165 | 160/162 | 158/150 | 156.7/159.4 | 153/159 | 152/156 |
eficiência do projeto | % | 80.11/79.44 | 79.95/79.98 | 80.55/80.28 | 80.68/80.72 | 80.48/80.56 | 81.09/80.77 | 81.38/81.26 |
consumo de combustível | kg/h | 863.28/874.78 | 1153.42/1161.38 | 1430.96/1442.74 | 1714.5/1721.8 | 2167.89/2164.7 | 2868.63/2884.7 | 3551/3556 |
tamanho máximo da parte para a entrega | milímetro | 7100*2800*3500 7300*2540*2330 |
7300*3000*3500 7400*2700*2330 |
7600*3200*3500 7700*2900*2330 |
7600*3200*3500 8500*2900*2330 |
7350*3373*3505 8904*3370*1100 |
7814.7*3573*3511 9439*3768*1100 |
8478*2600*2740 Embalagem maioria |
Wecome para inquirir nossos produtos.
