Descrição da estrutura:

1, características estruturais:

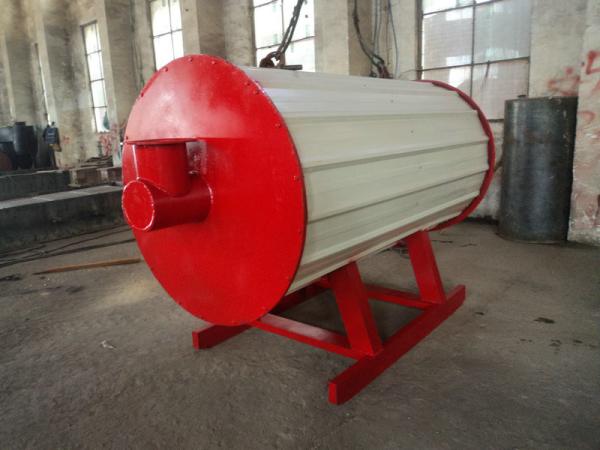

O JJ (Q) W-700Y (Q) o tipo fornalha orgânica do portador de calor é uma estrutura cilíndrica do três-retorno horizontal, que adote o modo central da combustão do queimador importado. A superfície caloroso é feita (GB3087-2008) da tubulação 20 de aço sem emenda de φ51×3 milímetro. Os encabeçamentos da importação e da exportação são feitos de 20 (GB3087-2008) e de tubos de aço sem emenda de φ108×4.5mm. Calcule a gota de pressão total do tubo de fornalha pela hidrodinâmica a 0.13MPa

De acordo com os parâmetros da especificação do projeto, nós calculamos o caudal da bomba de óleo de circulação selecionada a 50m3/h. de acordo com este, o caudal médio da superfície do aquecimento da radiação pode ser calculado para ser 2.62m, que é maior do que 2m/s, e a velocidade de fluxo média da superfície do aquecimento convective é 2.62m, que é maior de 1,5. m/s, e a resistência da circulação na fornalha é muito menos do que a pressão da bomba de circulação no meio, que é em total conformidade com as disposições relevantes de regulamentos da “técnicos” da supervisão da segurança caldeira de TSG G0001-2012 e de GB/T17410-2008 “fornalha orgânica do portador de calor”.

2, exigências do processo:

De acordo com as condições existentes do equipamento de processo da empresa, o processo de manufatura deste tipo de fornalha do portador de calor pode ser encontrado, sujeito à seguinte exigências:

1. O processo de manufatura inteiro cumpre com os regulamentos relevantes em regulamentos da “técnicos” da supervisão da segurança caldeira de TSG G0001-2012 e em GB/T17410-2008 “fornalha orgânica do portador de calor”.

2. Todas as bobinas devem ser soldadas pela soldadura de arco de argônio e por testes não-destrutivos após a solda. A relação da detecção deve ser de acordo com a tabela 4-2 de regulamentos da “técnicos” da supervisão da segurança caldeira de TSG G0001-2012.

3. Depois que a bobina da único-passagem é terminada, deve ser testada pela pressão de água. A pressão de teste é 2.0MPa e o tempo de armazenagem da pressão é 10-20s. Depois que a pressão de teste é passada, o processo de conjunto pode ser incorporado.

4. Depois que o conjunto do corpo é terminado, o teste de pressão hidráulica estará realizado. A pressão de teste é MPa 1,5 e o tempo de interrupção é 20 Min. Depois que a pressão de teste é passada, o ar está fundido e selado com ar comprimido para impedir que as impurezas entrem.

5. A instalação e a aceitação da caldeira cumprirão com as disposições relevantes de GB50273-2009 “código para a construção e a aceitação da engenharia da instalação da caldeira”.

6. Equipamento auxiliar

7. controlo automático

Exporte o controle de exposição da temperatura de óleo, alarme XMT-122

Controle de exposição da pressão diferencial, alarme XTM-2004

Controle nivelado de nível elevado do tanque (tanque de expansão), alarme UQK-02

Exposição XMT-12 da temperatura de óleo da entrada e da tomada

Revisão padrão material

1. A superfície do aquecimento da fornalha do aquecimento é feita de 20 tubos de aço sem emenda para caldeiras. Suas propriedades mecânicas e composição quimica cumprem as exigências “dos tubos de aço GB3087-2008 sem emenda para baixas e caldeiras de pressão médias”.

2. Os forjamentos cumprem com o NB/T47008-2010 do “forjamentos do aço aço carbono e de liga para o equipamento da pressão”.

3. As propriedades químicas e mecânicas dos materiais de soldadura dos componentes da pressão da fornalha do aquecimento são de acordo com NB/T47018-2011 “condições técnicas para materiais de soldadura pedindo para o equipamento da pressão”.

4. A inspeção das matérias primas que entram na fábrica cumpre com o JB/T3375-2002 “diretrizes para a aceitação dos materiais para caldeiras”.

Revisão padrão da normalização de produto e de documentos técnicos

JJ (Q) W- 700Y (Q) o tipo projeto orgânico da fornalha do portador de calor, os materiais e circunstâncias técnicas de fabricação dos componentes principais é na linha dos padrões nacionais relevantes e dos padrões ministeriais.

Revisão padrão

1. Os parâmetros da preparação do modelo da fornalha do aquecimento conformam-se “ao padrão da fornalha orgânica do portador de calor GB/T17410-2008”.

o projeto 2.The da fornalha do aquecimento cumpre com os regulamentos da “técnicos” da supervisão da segurança caldeira de TSG G0001-2012 e o TSG G0002-2010 da “regulamentos da supervisão e da gestão da tecnologia de poupança de energia caldeira”.

3. O cálculo de força é realizado de acordo com GB/T 16507.4-2013" a parte 4 da caldeira da tubulação de água: Cálculo de força comprimida do elemento”.

4. Obscuridade do fumo <1 grade="">

Dados técnicos térmicos do calefator de óleo como segue
