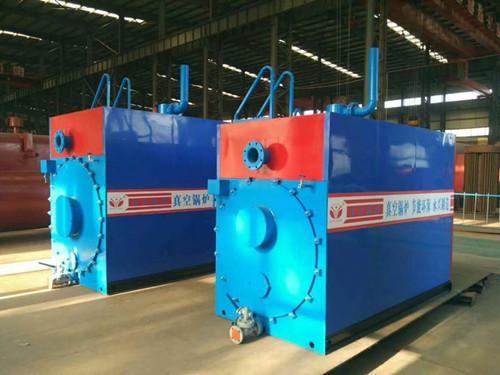

Equipado com o aquecedor de água quente do vácuo da caldeira da caldeira do aquecimento do queimador de Baltur
Caldeira do vácuo do gás
A estrutura da caldeira do vácuo é mostrada na figura, que é composta de uma câmara de combustão, de uma tubulação de água, de uma câmara do vapor do vácuo, de um permutador de calor, e de uma água do meio de calor.
1. O interior do corpo da fornalha está em um estado de vácuo, e é isolado do ar exterior para formar um estado selado. A água do meio de calor cobre a fornalha e a tubulação de água e é selada dentro do corpo da fornalha.
2. A pressão na câmara do vapor da pressão negativa é mantida na pressão atmosférica. Quando a água do meio de calor fechada nisso é aquecida pela combustão, imediatamente fervuras e gera o calor e a água. Vapor na mesma temperatura.
3. Durante o processo de ascensão, o vapor gerado na fornalha contacta a superfície do permutador de calor disposto na câmara de vácuo. Desde que a temperatura da água no permutador de calor é mais baixa do que a temperatura do vapor, o vapor condensar-se-á na superfície do permutador de calor e liberar-se-á uma grande quantidade de calor de vaporização. Aquecer a água ou o outro meio no permutador de calor, e a água condensada retorna à água do meio de calor sob a ação da gravidade. Consequentemente, a água do meio de calor executa continuamente um ciclo da “ebulição = evaporação = água do meio da condensação = de calor” no corpo fechado da fornalha.
4. Não há nenhuma necessidade de reabastecer o condensado ou o risco de burning vazio. A água (meio) no permutador de calor é aquecida e entregada ao usuário para o condicionamento de ar e água quente sanitária ou outras finalidades.
Caldeira de Vocume da caldeira de água do óleo
Projeto/modelo | ZKW0.7-85/60-Y (Q) | ZKW1.05-85/60-Y (Q) | ZKW1.4-85/60-Y (Q) | ZKW1.75-85/60-Y (Q) | ZKW2.1-85/60-Y (Q) | ZKW2.8-85/60-Y (Q) | ZKW3.5-85/60-Y (Q) | |
Capacidade da água do meio de calor (L) | 410 | 520 | 568 | 700 | 830 | 980 | 1250 | |
Valor calorífico avaliado (Mw/h) | 0,7 | 1,05 | 1,4 | 1,75 | 2,1 | 2,8 | 3,5 | |
Valor calorífico avaliado | 60 | 90 | 120 | 150 | 180 | 240 | 300 | |
Consumo de combustível | Óleo diesel claro (Kg/h) | 64 | 96 | 128 | 160 | 192 | 256 | 320 |
Óleo pesado (Kg/h) | 67,3 | 100 | 134 | 168 | 202 | 269 | 363 | |
Gás natural (m3/h) | 165 | 116 | 155 | 193 | 232 | 310 | 387 | |
Gás de cidade (m3/h) | 77 | 247 | 330 | 412 | 494 | 659 | 824 | |
Gás liquefeito (m3/h) | 29 | 44 | 58 | 73 | 88 | 117 | 146 | |
Permutador de calor | Material/estrutura | De aço inoxidável | ||||||
Pressão de funcionamento (MPa) | 1 | |||||||
Aquecimento | Valor calorífico máximo | 36 | 54 | 72 | 90 | 108 | 144 | 180 |
Circulação morna da água | 36 | 54 | 72 | 90 | 108 | 144 | 180 | |
Perda de pressão | 2,2 | 3 | 2 | 2,6 | 2,5 | 3,5 | 3,3 | |
Tomada do aquecimento (DN) | 65 | 80 | 80 | 100 | 125 | 125 | 133 | |
Área de aquecimento (m2) | 6000 | 9000 | 12000 | 15000 | 18000 | 24000 | 30000 | |
Special para a água quente | Valor calorífico máximo | vinte quatro | 36 | 48 | 60 | 72 | 96 | 120 |
Capacidade da fonte de água (m3/h) | 6 | 9 | 12 | 15 | 18 | vinte quatro | 30 | |
Temperatura da água quente | 50 | |||||||
Perda de pressão | 2 | 0,6 | 1,5 | 1,8 | 1,5 | 1,8 | 2 | |
Diâmetro (DN) da tomada da água | 40 | 65 | 65 | 80 | 100 | 100 | 125 | |
Tensão | Tensão (v) | 220/380 | ||||||
Consumo de potência total | 2,2 (2,6) | 3,7 (4,1) | 5,0 (6,5) | 7.5(9) | 11 (2,5) | 15 (16,5) | 18.5(20) | |
Consumo de potência do ventilador | 2,2 | 3,7 | 5 | 7,5 | 11 | 15 | 18,5 | |
Consumo de potência da bomba de óleo | 0,4 | 0,4 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
tamanho | Diâmetro da chaminé (milímetros) | 350 | 350 | 400 | 450 | 500 | 550 | 600 |
Por muito tempo (m) | 2700 | 3200 | 3400 | 4050 | 4700 | 4900 | 5500 | |
Largura (m) | 1365 | 1365 | 1600 | 1600 | 1600 | 1800 | 2020 | |
Alto (m) | 2345 | 2400 | 2500 | 2580 | 2580 | 2630 | 2700 |
