Especificações
Number modelo :
HTM240160P-31W
Lugar de origem :
Dongguan, China
MOQ :
2
Termos do pagamento :
L/C, D/A, T/T, D/P, Western Union, MoneyGram
Capacidade da fonte :
99999
Prazo de entrega :
25 dias
Tipo de produto :
LCD gráfico
Índice da exposição :
240 x 160 pontos
Aplicação do produto :
Equipamento de controle industrial
Ângulo de visão :
6H
Número de pinos :
16PIN
Instruções especiais :
MCU/8bit
Modelo da microplaqueta do motorista :
ST7529
Descrição

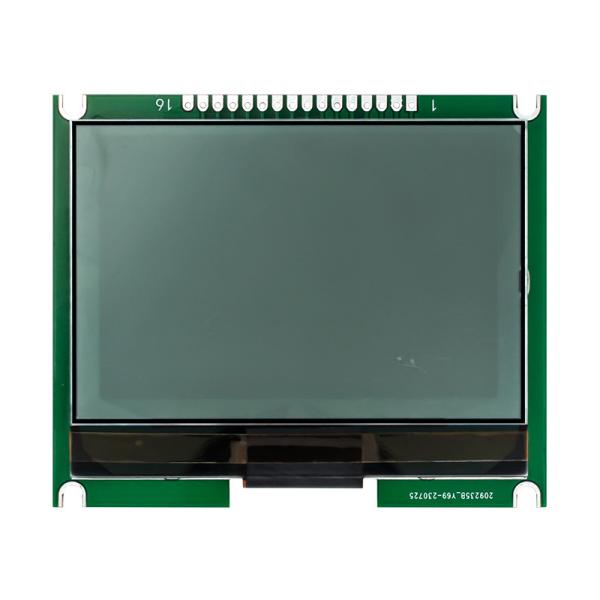

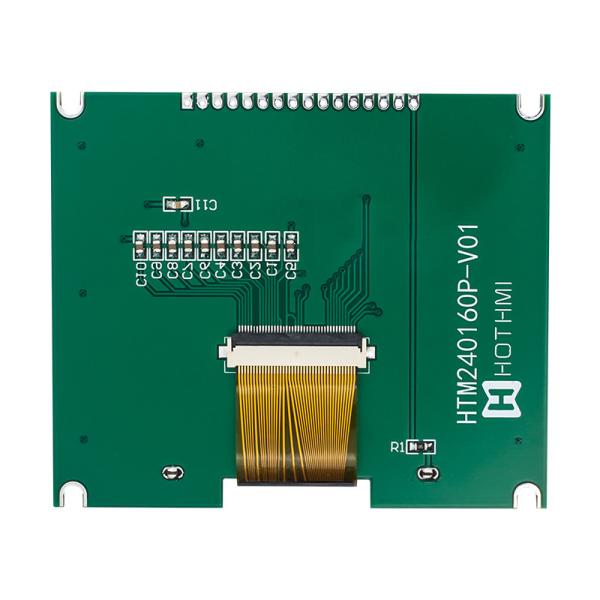

240X160 Modulo gráfico LCD FSTN Display positivo com luz de fundo branca ST7529

HTM240160P-31W. Módulo Gráfico Monocromático. 240x160 Pixels. LCD Transmissor. Luz de fundo branca.

Detalhes do produto:
Nome do produto: 240X160 Modulo gráfico LCD FSTN Display positivo com luz de fundo branca ST7529
Modelo: HTM240160P-31W
Características e especificações:
Resolução: 240x160 pixels
Tipo de exibição: FSTN (exibição cinza negativa)
Modo de exibição: LCD transmissor
Luz de fundo Cor: Branco
Motor de tensão negativa incorporado
Tamanho de fonte selecionável
Descrição do produto:
O módulo gráfico LCD 240X160 FSTN Positive Display With White Backlight ST7529 é um módulo de exibição de alta qualidade adequado para várias aplicações.que fornece um ecrã claro e de alto contrasteA tecnologia LCD transmissora garante um desempenho de exibição estável e fiável.
Com uma resolução de 240x160 pixels, este módulo pode exibir imagens e conteúdo de texto.A luz de fundo branca garante uma excelente visibilidade mesmo em condições de pouca luz.
Além disso, este módulo suporta tamanhos de fonte selecionáveis, permitindo aos usuários ajustar o tamanho do texto exibido de acordo com suas necessidades, melhorando a experiência do usuário.
Aplicações:
O módulo LCD gráfico 240X160 FSTN Positive Display With White Backlight ST7529 encontra amplas aplicações nos seguintes campos:
Instrumentos e painéis de controlo industriais
Dispositivos portáteis e sistemas incorporados
Equipamento e instrumentos médicos
Displays de painel de instrumentos para veículos automóveis
Dispositivos de comunicação e rede
Resumo:
O HTM240160P-31W é um módulo LCD gráfico 240X160 rico em recursos e de alto desempenho, oferecendo desempenho de exibição superior com sua tecnologia FSTN e luz de fundo branca.É adequado para várias áreas de aplicação, proporcionando aos utilizadores uma excelente solução de exibição.

Parâmetros do produto

Ponto de referência Valor-padrão Unidade
Número de pontos 240*160 DOTS - Não.
Dimensão do módulo 84.5x71x5.5 mm
Exibir área de exibição 77.42x44.96 mm
Tamanho do ponto 0.261 ((W) x 0.261 ((H) mm
Pitch de ponto 0.281x0.281 mm
Temperatura de funcionamento -20 ~ 70 °C
Temperatura de armazenamento -30~80 °C

Método de condução

1/ 128 DUTY,1/ 12 BIAS,VOP= 15,0V

Direção de visão

6 horas

Modo de exibição

FSTN/ (cinza)

Tipo de exibição

Transmissão / Negativo

IC do condutor

ST7529 ou EQUIV
Iluminação de fundo Branco

Características elétricas

Ponto Símbolo Valor padrão
Tipo.		 Unidade
Voltagem de entrada VDD 5.0 V

Alimentação elétrica Luz de fundo

Ponto de referência Luz de fundo LED
Tipo de inversor utilizado - Não.
Cores Branco
Voltagem de entrada de luz de fundo CC + 5,0 V
Frequência de retroiluminação - Não.
Corrente de luz de fundo 180 mA
Voltagem de entrada do inversor - Não.
Densidade de corrente do inversor - Não.

Lista de comandos

Comando OCDE D1 D2 Função
SET de registo

00100001

00100010

00100100

Dados de endereços X

Baixa taxa de admissão

Y adrs 00H

- Adressas altas.

CURSOR POINTER SET OFFSET REGISTER SET (em inglês)

Indicador de endereço SET
Controle 01000000 Baixa taxa de admissão - Adressas altas. TEXTO SET de endereço de residência
WORD (em inglês) 01000001 Colunas 00h Área de texto SET
SET 01000010 Baixa taxa de admissão - Adressas altas. GRAFIC HOME ADDRESS SET (Edição gráfica do endereço de residência)
01000011 Colunas 00h SET DE ÁREA GRAFICA
Modo 1000X000 - - Modo OR
SET 1000X001 - - Modo EXOR
1000X011 - - Modo AND
1000X100 - - Modo de atribuição de texto
10000XXX - - Modo ROM CG interno
10001XXX - - Modo RAM CG externo
Display 10010000 - - Display OFF
Modo 1001XX10 - - Cursor ON, Blink OFF
1001XX11 - - Cursor ON, Blink ON
100101XX - - TEXTO ON, GRAPHIC OFF
100110XX - - TEXTO DESCENDIDO, GRÁFICO AIXO
100111XX - - TEXTO ON, GRÁFICO ON
CURSOR 10100000 - - CURSOR de 1 linha
Padrão 10100001 - - 2 LINHAS CURSOR
SELECT 10100010 - - 3 LINHAS CURSOR
10100011 - - 4 LINHAS CURSOR
10100100 - - CURSOR de 5 linhas
10100101 - - 6 LINHAS CURSOR
10100110 - - 7 LINHAS CURSOR
10100111 - - 8 LINHAS CURSOR
DTAT 10110000 - - DATA AUTO WRITE SET (Configuração automática de dados)
Automação 10110001 - - DATA AUTO READ SET (Dados para leitura automática)
LEITURA/ESCRITA 10110010 - - Auto-Reset
DADOS 11000000 dados - Aumentar o número de dados e o ADP
LEIA 11000001 - - DADOS LECIDOS E Aumentos de ADP
Escrever 11000010 dados - DATOS E DECREMENTO ADP
11000011 - - DADOS LECIDOS E DECREMENTO ADP
11000100 dados - DATOS E ADP
11000101 - - NÃO VARIÁVEL
DADOS LECIDOS E ADP
NÃO VARIÁVEL
- O que é? 11100000 - - - O que é isso?
CÓPIA DE Ecrã 11101000 CÓPIA DE Ecrã
11110XXX - - BIT RESET
11111XXX - - BIT SET
1111X000 - - BIT0 (LSB)
1111X001 - - BIT1
