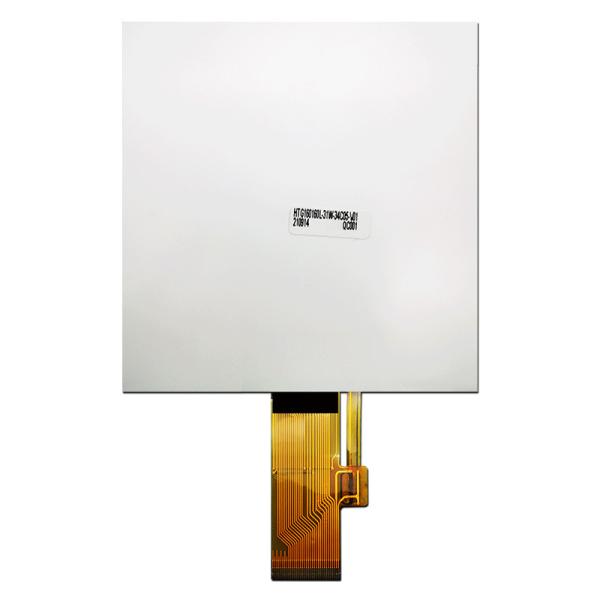

exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
Especificações
Number modelo :
HTG160160L
Lugar de origem :
Dongguan, China
MOQ :
2
Termos do pagamento :
L/C, D/A, T/T, D/P, Western Union, MoneyGram
Capacidade da fonte :
99999
Prazo de entrega :
25 dias
Tipo de produto :
Gráfica COG
Índices da mostra :
160X160
Tamanho do esboço (milímetros) :
88x93x5,2mm
Tamanho da janela da vista (milímetros) :
84 x 81,5
Tamanho da exposição (milímetros) :
75,18 x 75,18
Afastamento do ponto (milímetros) :
0,45x0,45
Ângulo visual :
6H
Conexão PIN Number :
34 PIN
Temperatura de trabalho :
-20~70℃
Tensão de fonte de alimentação :
3,3 (V)
Modelo de chip de driver :
UC1698
Descrição

160X160 RODA DENTEADA gráfica LCD UC1698 | Exposição de FSTN com lado Backlight/HTG160160L/In-Stock branco

HTG160160L-31W-34C05-V01 | RODA DENTEADA gráfica monocromática | pixéis 160x160 | Transflective LCD | Luminoso branco lateral | Exposição positiva de FSTN (+)


O Microplaqueta-Em-vidro gráfico de HOTLCD 160x160 (RODA DENTEADA) Crystal Display líquido mostra pixéis escuros em um fundo branco. Esta exposição transflective do LCD é visível com luz ambiental ou um luminoso ao oferecer uma variação da temperatura de funcionamento larga de -20 a 70 graus Célsio. Esta exposição HTG160160L-31W-34C05-V01 tem uma vista ótima do 6:00, opera-se na tensão de fonte 3.3V e é-se RoHS complacente.

Parâmetros do produto

ARTIGO VALOR PADRÃO UNIDADE
Número de pontos 240x120 pontos
Dimensão do módulo 88x93x5.2 milímetro
Área de exposição da vista 84x81.5 milímetro
Tamanho do ponto 0.45x0.45 milímetro
Passo de ponto 0.47x0.47 milímetro
Temp de funcionamento -20~70 ℃
Temp do armazenamento -30~80 ℃
Conduzindo o método 1/ 128 DEVERES, 1 12 POLARIZAÇÕES, VOP= 3.3V
Sentido de vista 6H
Modo de exposição FSTN
Tipo de exposição TRANSMISSIVO/NEGATIVO
Motorista IC UC1698
Luminoso

BRANCO
Aplicação do produto controle industrial

PIN

No. 1 PRETO DO SÍMBOLO
2 BLA
3 VLCD
4 VS+

5

6

CONTRA

VB0-
7 VB1-
8 VB1+

9

10

VB0+

VDD
11 VSS
12 TST4
13 BM0
14 CS0

15

16

CD

RD
17 WR
18 RST
19 DB0

20

21

DB1

DB2
22 DB3
23 DB4

24

25

DB5

DB6
26 DB7
27~34 NC

Todos os produtos

Testes de confiança Os clientes podem esperar todas as peças da produção cumprir ou exceder exigências operacionais sobre a temperatura, a umidade, e a vibração.
Limpeza de vidro Os clientes podem esperar de vidro ser protegido por forros e por consciente apresentado de padrões da limpeza. Isto significa que o vidro estará limpo dos contaminadores, das impressões digitais, e do outro material estrangeiro.
Aparência da moldura As molduras serão pintadas uniformemente livre de materiais estrangeiros e de confundir defeitos cosméticos. Nossos padrões mantêm uma superfície risco-livre limpa.
Aparência do PWB Os PWB são entregados com confiança a longo prazo na mente. Os revestimentos estão livres das bolhas, contaminadores estrangeiros, e cumprem todas as exigências do fogo do UL. Os materiais do PWB serão entregados sempre dentro das normas da indústria. As bordas do PWB serão cortadas limpamente e vácuo das rebarbas.
Solda A solda de todos os componentes leaded e de SMT é consistente em fornecer a segurança mecânica e a conectividade elétrica.

Palavra-chave da busca: 160x160 lcd, 160 x 160 lcd, lcd 160x160, lcd 160 x 160

exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160Lexposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160Lexposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L

Soluções feitas sob encomenda do LCD

Personalização do cabo

Ajuste o comprimento, a posição, e o pinout de seus cabos ou adicione conectores adicionais. Obtenha uma solução do cabo que seja projetada precisamente fazer suas conexões aerodinamizadas e seguras.

exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L
exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L

Personalização do conector

Altere facilmente todos os conectores em sua exposição para cumprir suas exigências de aplicação. Nossos coordenadores podem executar a solda para encabeçamentos do pino, encabeçamentos encaixotados, encabeçamentos do ângulo direito, e alguns outros conectores que sua exposição puder exigir.

exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L

Personalização da relação

Escolha de uma vasta seleção de opções de relação ou fale a nossos peritos para selecionar melhor para seu projeto. Nós podemos incorporar HI, USB, SPI, VGA e mais em sua exposição para conseguir seus objetivos do projeto.

exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L

Alterações do PWB

Escolha de uma vasta seleção das mudanças que incluem a forma, o tamanho, o pinout, e a disposição componente de seu PWB para fazer-lhe um ajuste perfeito para sua aplicação.

exposição do módulo FSTN do LCD da RODA DENTEADA do quadrado 160X160 com o luminoso branco lateral HTG160160L

HTG160160L-31W-34C05-V01.pdf
