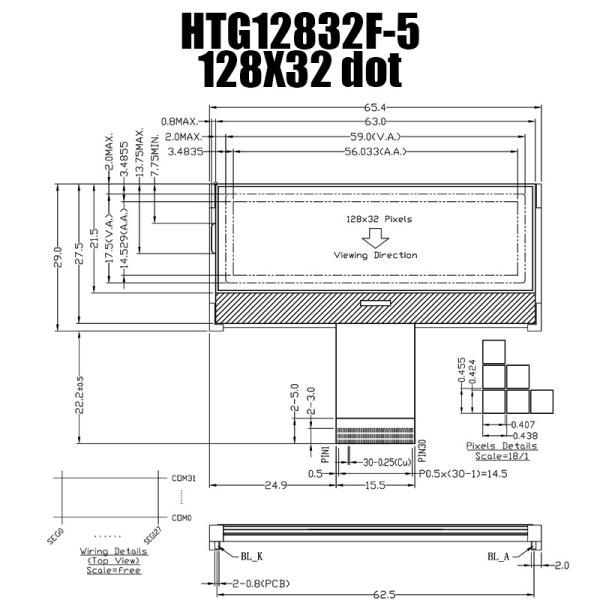

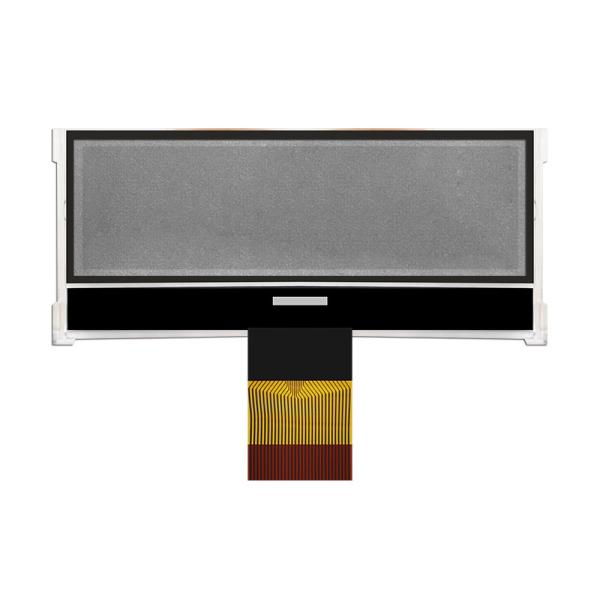

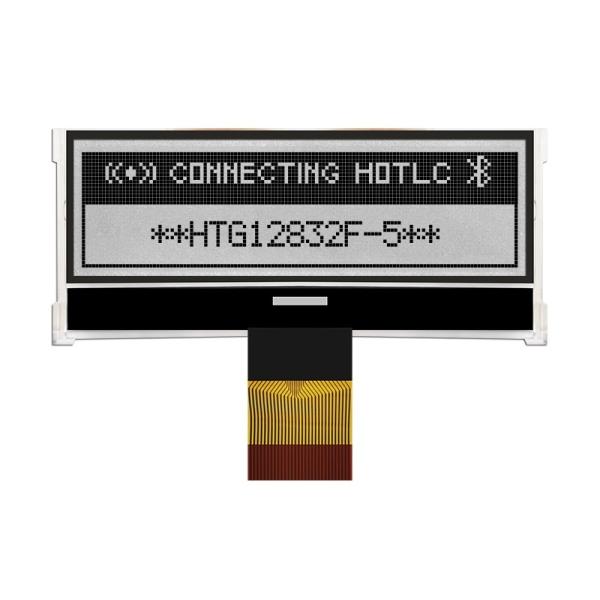

BRANCO

1

IRS

Este terminal seleciona os resistores para o ajuste nivelado do oltage V0. IRS = “H”: Use os resistores internos

IRS = “L”: Não use os resistores internos. O nível de tensão V0 é regulado por um divisor de tensão resistive externo unido ao terminal de VR

3

C86

Este é o pino da seleção da relação do MPU. C86 = “H”: Relação do MPU de 6800 séries.

C86 = “L”: Relação do MPU de 8080 séries.

4

VR

Terminal do regulador de tensão da saída. Fornece a tensão entre o VSS e o V0 através de um divisor de tensão resistive.

IRS = “L”: os resistores internos do regulador de tensão V0 não são usados. IRS = “H”: os resistores internos do regulador de tensão V0 são usados.

Conversor da tensão de DC/DC. Conecte um capacitor entre este terminal

e terminal do VSS ou do VDD

Este é um ônibus de dados bidirecional de 8 bits que conecte a um de 8 bits ou

ônibus de dados padrão de 16 bits do MPU.

26

E

Quando conectado ao MPU de 8080 séries, este pino é tratado como o sinal de “/RD” dos 8080 MPU e é Baixo-ativo. O ônibus de dados está em um estado da saída quando este sinal é “L”.

Quando conectado ao MPU de 6800 séries, este pino é tratado como o sinal de “E” dos 6800 MPU e é Alto-ativo. Isto é permite o terminal da entrada de pulso de disparo do MPU de 6800 séries

27

R/W

Quando conectado ao MPU de 8080 séries, este pino é tratado como o sinal de “/WR” dos 8080 MPU e é Baixo-ativo. Os sinais no ônibus de dados são travados na borda de aumentação do sinal de /WR.

Quando conectado ao MPU de 6800 séries, este pino é tratado como o “R/W”

sinalize dos 6800 MPU e decida o tipo do acesso: Quando R/W = “H”: Leia.

Quando R/W = “L”: Escreva.

28

A0

Esta é conectar a menos bocado significativo do ônibus de endereço normal do MPU, e determina se os bocados de dados são dados ou comando.

A0 = “H”: Indica que esse D0 ao D7 é dados da exposição.

A0 = “L”: Indica que esse D0 ao D7 é dados de controle.

/CS1, /RES, A0, /WR,

/RD, D0~D7, C86
