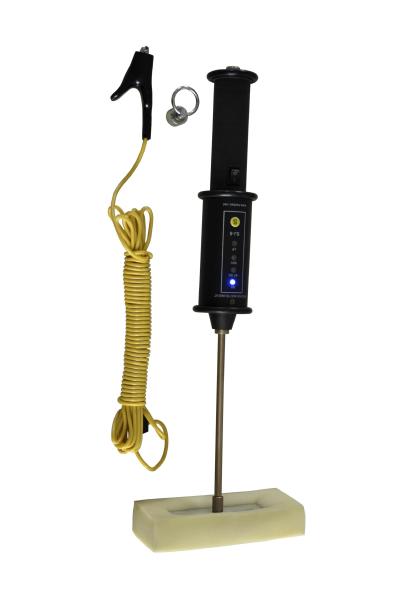

Teste molhado HD-104 do detector do feriado dos detectores do feriado da porosidade do furo de pino da esponja

O detector de escape molhado do furo de pino da esponja do grupo HD-104 de HUATEC aplica a tecnologia molhada dos testes da esponja, encontra o padrão novo do detector de escape molhado do furo de pino da esponja no projeto que é detector de escape da tensão de alta qualidade e baixa. O instrumento é usado para detectar o furo de pino, a diferença, o dano e os outros defeitos do revestimento isolative sob 500 micrômetros na carcaça condutora. HD-104 é detector de escape da multi-tensão.

HD-104 molharam o detector de escape do furo de pino da esponja encontram os seguintes critérios: ASTM 3894,2, ASTM D-5162 A, ASTM G6, ASTM G62-A, BS 7793-2, ISO 8289, ISO 8289 A, ISO 14654, NACE RP 0188.

Características:

• Pronto para uso fornecido
• tensão três closable: 9V/67.5V/90V
• Calibração da sensibilidade e verificações da tensão automáticas
• Baixo indicador de bateria
• Alarmes visuais e audíveis
• Integral e funcionalidade separada da varinha
• Uma vasta gama de acessórios inteiramente permutáveis da varinha
• Cabos fáceis da prova da senão da liberação
• Grande esponja padrão
• O jogo opcional da inspeção para todas suas exigências está disponível.

Especificações técnicas
Escala 9V do detector — — 300µm
                                      67.5V-500µm
                                      90V--500µm
Sensibilidade 9V--90KΩ+5%
                                      67.5V-125KΩ+5%
                                      90V--400KΩ+5%
Precisão da tensão +5%
Bateria rechargeble 11.1V/1100mA do Li-político da bateria
Poder ≤0.5W
Unidade principal 500g do peso
Tamanho 290×53×53mm
Indicação do diodo emissor de luz da indicação da tensão para cada tensão
Carregador de Batterycharging 12VDC
Tamanho 170×70×30mm da esponja
Detectando o comprimento 195mm da haste
Comprimento 4m do fio de terra

Princípio de detecção e de descrição da estrutura

1, princípio de detecção: põe a esponja molhada sobre o revestimento, o líquido infiltram no furo de pino, gerenciem sobre o circuito com a carcaça, HD-104 detecta o circuito automaticamente, a seguir fazem um som para alarmar-se. O indicador de três tensões gerencie sobre ao mesmo tempo, a seguir o furo de pino será detectado. O usuário pode marcar no furo de pino para o reparo futuro.

2, descrição da estrutura:

(1) — — escova da esponja;

(2) — — vara da ponta de prova;

(3) — — sonde o terminal da vara;

(4) — — bainha de borracha;

(5) — — indicador 9V;

(6) — — indicador 67.5V;

(7) — — indicador 90V;

(8) — — indicador da baixa tensão;

(9) — — interruptor da tensão;

(10) — — retentor de borracha;

(11) — — interruptor de alimentação;

(12) — — punho;

(13) — — retentor de borracha;

(14) — — aterrar/três retira o núcleo do fio da tomada;

(15) — — fio aterrando;

3, descrição da estrutura: o instrumento consiste no anfitrião, no fio aterrando e na escova da esponja.

(1) anfitrião: equipado com o dispositivo de alarme integrado do circuito de controle, das baterias de lítio, do som e da luz e assim por diante;

(2) fio aterrando: conecte com a carcaça do alvo detectado;

escova da esponja (de 3): conecte com a superfície do alvo detectado após embeber.

Etapas da operação

1, lido acima da instrução do instrumento, faz claramente as funções de cada parte, os nomes específicos é mostrado na descrição da estrutura.

(1) interruptor da tensão: ajuste a saída da tensão três para adaptar-se ao revestimento anticorrosivo diferente;

interruptor de alimentação (de 2): gire de ligar/desligar o poder;

(indicador 3) 9V: quando a luz está ligada, a seguir o valor da tensão da saída é 9V;

(indicador 4) 67.5V: quando a luz está ligada, a seguir o valor da tensão da saída é 67.5V;

(indicador 5) 90V: quando a luz está ligada, a seguir o valor da tensão da saída é 90V;

(6) indicador da baixa tensão: carregue por favor;

(7) aterrando o carregador: conecte o fio aterrando ao carregador;

(8) sonde o terminal da vara: conecte a vara da ponta de prova;

(9) retentor de borracha: proteja o instrumento ao cair;

zona do alarme da luz (de 10): luz indicadora de três tensões ao mesmo tempo para alarmar-se quando há um ponto do escape detectado;

punho (de 11): guarde o punho ao detectar;

vara da ponta de prova (de 12): conecte a escova da esponja com o anfitrião;

escova da esponja (de 13): conecte com a superfície do material detectado após embeber no líquido condutor ou molhe;

(14) fio aterrando: conecte três núcleos a tomada aterrar/com a carcaça do material detectado;

2, uso

(1) monte o anfitrião, vara da ponta de prova, escova da esponja e o fio aterrando de acordo com a instrução HD-104, usa o ímã poderoso para fixar na superfície desencapada da parede do tubo do metal, a seguir usa o grampo do fio aterrando para apertar o ímã. O usuário pode igualmente conectar o grampo do fio aterrando com a superfície desencapada da parede do tubo do metal.

(2) usam o líquido condutor (água) para molhar a escova da esponja.

(3) contacte a escova molhada da esponja com o outro lado da superfície desencapada, o instrumento deve mandar o sinal de alarme claro e sadio que significam que o detector de escape está pronto. Mova a esponja molhada na superfície do revestimento anticorrosivo proximamente ao detectar o escapamento. Concordando o sinal de alarme encontrar os pontos do escape, faça algumas marcas no furo de pino para o reparo futuro.

(4) a superfície do revestimento anticorrosivo deve estar seca antes da detecção de escape. Se o revestimento está em um ambiente (tal como o pulverizador de sal) onde um eletrólito pode ser formado na superfície, a superfície do revestimento deve ser lavada e secado antes da detecção do escapamento. Durante a detecção de escape, o eletrólito será pelo menos 13mm longe da extremidade da tubulação do metal ou da superfície de metal exposta.

Atenção da necessidade das matérias

1, se o detector de escape não será usado por muito tempo, usuário deve inteiramente carregar as baterias; carregue as baterias por cada 3~6 meses.

2, para não afetar o efeito da detecção de escape, fio aterrando devem ter o bom contato com a peça de metal do material detectado.

3, a escova da esponja que é feita de PVA usam a tecnologia de Alemanha, têm o absorvente super e a dureza. Se a esponja tem o fortalecer tornado antes de usar, põe por favor a escova na água ao redor 2~3 minutos ao uso (a temperatura da água deve estar sob 80 graus). Não faz o insolate. Mantenha a escova molhada para cada vez para usar-se a fim não influenciar a detecção. Põe a escova em um saco selado para o uso seguinte do tempo.

Entrega padrão

Unidade principal 1pc do furo de pino HD-104
Varinha padrão e esponja lisa 1pc
Fio de terra 1pc
Carregador 1pc
Estojo 1poc
1pc manual
Cartão 1pc da garantia
