IEC60884-1 figura 11 dispositivo de aperto elástico do teste do cabo do condutor

Aplicação:

Os terminais com aperto do parafuso assim serão projetados e construídos que apertam os condutores sem dano impróprio aos condutores.

O dispositivo é instrumento de verificar dano. O terminal é colocado no instrumento do teste de acordo com o verificador e cabido com os condutores rígidos, contínuos, primeiramente encalhados e/ou flexíveis, de acordo com o padrão com o menor e então com a área de seção transversal nominal a maior, os parafusos de aperto ou as porcas sendo apertado com o torque de acordo com o padrão.

O comprimento do condutor do teste será 75 milímetros mais longo do que a altura (h) especificada no padrão.
A extremidade do condutor é passada através de uma bucha apropriada em uma placa posicionada em uma altura (h) abaixo do equipamento, como dada no padrão. A bucha é posicionada em um plano horizontal tais que sua linha central descreve um círculo do diâmetro de 75 milímetros, concêntrico com o centro da unidade de aperto no plano horizontal; a moldura do vidro de originais é girada então a uma taxa (10 ± 2) de r/min.

A distância entre a boca da unidade de aperto e a superfície superior da bucha estará dentro de ±15 milímetro da altura especificada no padrão. A bucha pode ser lubrificada para impedir a ligação, a torção, ou a rotação do condutor isolado.
 Uma massa como especificado no padrão é suspendida da extremidade do condutor. A duração do teste é aproximadamente 15 Min. Durante o teste, o condutor nem deslizará fora da unidade nem da ruptura de aperto perto da unidade de aperto, nem o condutor será danificado de modo que torná-la inadequada para um uso mais adicional.

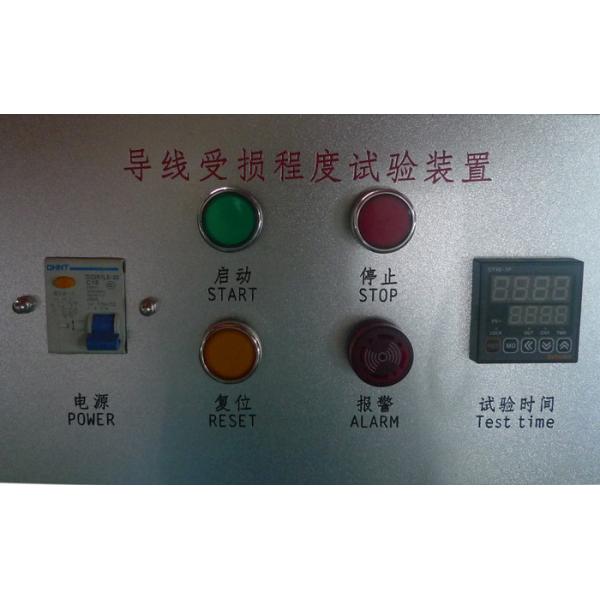

Parâmetros técnicos:

Fonte de alimentação: 220V 50Hz ou 115V 60Hz
A escala de contar o número: 1~9999 (150 vezes (minuto 15) são à revelia.
Taxa de teste: (10±2) r/min
Peso: 300g/400g/700g/900g/1400g/2000g*1 (pode ser personalizado)
Diâmetro da rotação: 75mm
Diâmetro do furo da bucha (milímetro): 6,5, 9,5, 13,14.5 (pode ser personalizado)
Altura (H) (milímetro): 260,280,300,320mm
Conforma-se ao padrão: IEC60884Figure11, VDE0620, IEC60947.1 figura 1
