Dispositivo do teste de compressão da resistência térmica do verificador do soquete da tomada do IEC 60884-1 de aço inoxidável

Padrão: IEC 60884-1 2013 cláusulas 24,19, 25,4 e figura 38

Descrição padrão:

Os espécimes são sujeitados a um teste de compressão por meio de um instrumento segundo as indicações de figura 38, o teste que está sendo feito em um armário de aquecimento em uma temperatura (80 ± 2) de °C.
O instrumento compreende duas maxilas de aço, tendo uma cara cilíndrica do raio de 25 milímetros, uma largura de 15 milímetros e um comprimento de 50 milímetros. O comprimento de 50 milímetros pode ser aumentado, segundo o tamanho do acessório a ser testado.
Os cantos são arredondados com um raio de 2,5 milímetros.                                        Verificador do soquete da tomada
O espécime é apertado entre as maxilas de tal maneira que estas pressionam contra ele na área onde é prendido no uso normal, a linha central das maxilas que coincidem tão quase como possível com o centro desta área. A força aplicou-se através das maxilas é 20 N.
Após 1 h, as maxilas são removidas e os espécimes não mostrarão nenhum dano no sentido deste padrão.         Verificador do soquete da tomada

Aplicação: Este dispositivo é uso para o teste de compressão para a verificação da resistência aquecer-se para acessórios para dispositivos elétricos e caixa da montagem de superfície

Amostra do teste: Saias da soquete-tomada portátil, dos acessórios para dispositivos elétricos e da caixa da montagem de superfície

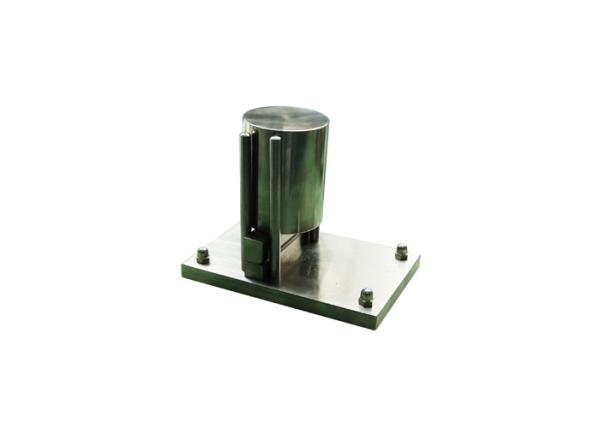

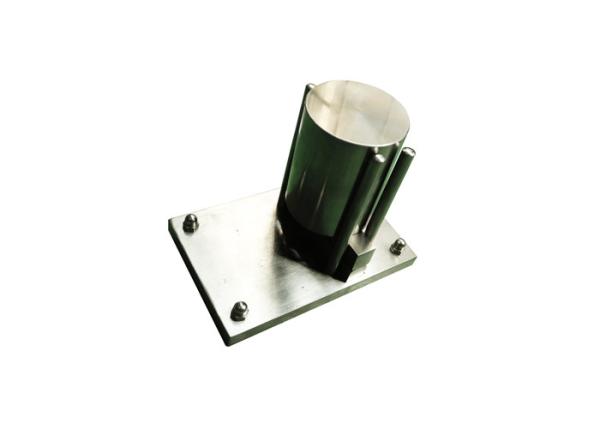

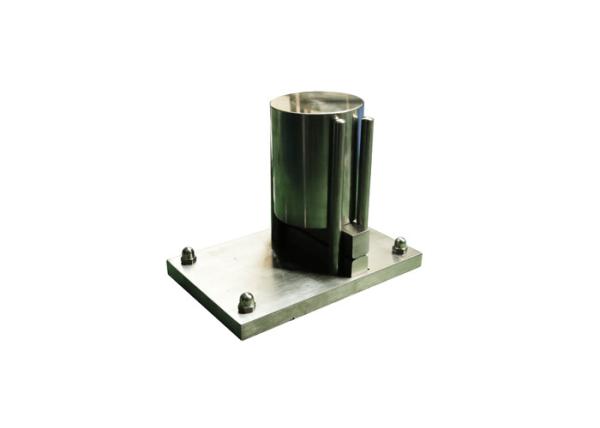

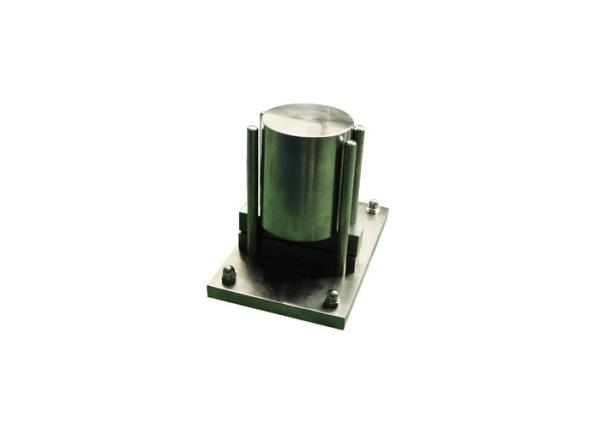

Característica: Este dispositivo do teste de compressão é composto com a maxila móvel, maxila fixa, guias, e pesos da compressão, uso para o teste de compressão para a verificação da resistência ao calor para acessórios para dispositivos elétricos e caixa da montagem de superfície com uma câmara de aquecimento.

Parâmetros:

1. Peso da compressão: ter uma cara cilíndrica do raio de 25 milímetros, cantos é arredondado com um raio de 2,5 milímetros
2. Força de compressão: 20N
3. Tempo do teste:                                                                        Verificador do soquete da tomada

1 minuto, teste em uma temperatura (25 ± 5) do °C - para saias de soquete-tomadas portáteis –;

1 hora, teste em uma temperatura (80 ± 2) do °C - para acessórios para dispositivos elétricos e caixa da montagem de superfície.
