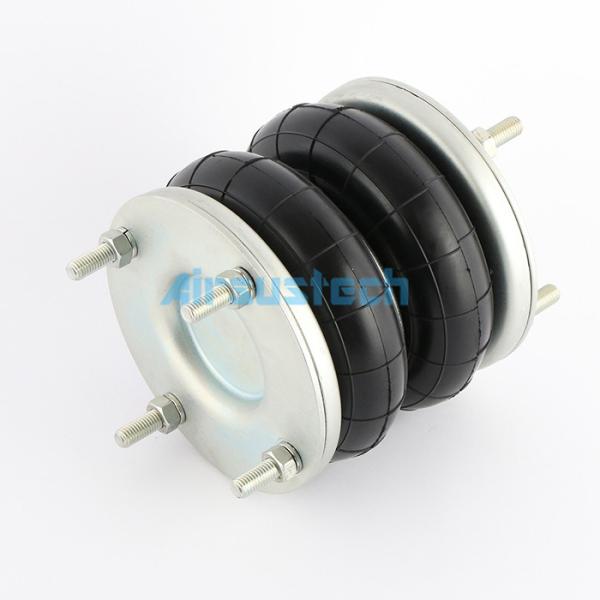

Atuadores pneumáticos AIRKRAFT 113075 2B-150 WEFORMA WBZ-G 210 Norgren M/31062 6" dos foles molas de ar x2 industriais

Referência

AIRKRAFT: 2B-150 /2B 150/2B150

AIRKRAFT 113075

AIRKRAFT 11120036

WEFORMA WBZ-G 210/WBZ-G210/WBZ G 210/WBZG210

NORGREN M/31062 (6" x2)

NORGREN M31062 (6" x2)

NORGREN M 31062 (6" x2)

DUNLOP 6" x2

DUNLOP SP1482/SP 1482

Firestone W01-R58-4053/W01 R58 4053/W01-R58-4053

Firestone WO1-R58-4053/WO1 R58 4053/WO1-R58-4053

CONTITECH FD 76-14 DS/FD 76 14 DS/CR CR DE FD76-14DS/FD 76-14 DS/FD 76-14 DS G 1/2/FD76-14DSG1/2CR

PARKER 9109001

O ar industrial salta detalhes do produto

Diâmetro de borracha do fole: 159mm

Parafusos placa superior/inferior: 4pcs x M10

Distância de centro do parafuso: 127mm

Placa superior/inferior: 153.5mm

Entrada de ar: G1/2
Diâmetro de borracha do fole: 135.5mm

Convoluções: Dobro

Amortecedor de borracha: Sem

Aro da cintura: 1 parte

Código do HS: 8708809000

Uso

Componentes

1. Parafuso:  usado para montar as molas de ar (ou as bolsas a ar) ao sistema de suspensão do veículo.

2. Entrada de ar:  A entrada de ar é a peça da mola de ar onde o ar comprimido é introduzido no sistema.
3. Placa superior:. A placa superior da mola de ar geralmente é unida ao quadro do veículo e fornece um lugar seguro para que a mola de ar seja montada. Os veículos diferentes podem usar placas superiores da mola de ar de vários tamanhos e projetos, mas todos servem a mesma finalidade básica de apoiar e de fixar a mola de ar. A placa superior pode incluir os furos ou os parafusos prisioneiros a que a mola de ar pode ser aparafusada ou grampeado.

4. Anel da braçadeira: Um anel da braçadeira da mola de ar é um componente de um sistema da mola de ar que ajude a fixar o corpo da mola de ar no lugar. O anel da braçadeira consiste tipicamente em uma banda de metal circular que possa ser apertada em torno do corpo da mola de ar para o guardar firmemente no lugar.

5. Aro da cintura: Uma aro da cintura da mola de ar é um anel da fio-ferida que seja moldado à mola de ar grite a fim fornecer a estabilidade lateral e impedir a distorção ou o rasgo. A aro da cintura é feita tipicamente do fio de aço, e sua finalidade é reforçar os foles e ajudá-la a manter sua forma durante o uso. É projetada segurar o esforço colocado na mola de ar durante a compressão e a expansão, e impedir que se torne deformada ou danificada ao longo do tempo. O número de aros da cintura usadas em uma mola de ar pode variar segundo o projeto específico e o uso pretendido da mola.
6. fole: Este é o flexível, acordeão-como o componente da mola de ar que expande e contrata como as mudanças da pressão de ar. É feito tipicamente da borracha ou de um material composto.
7. placa inferior: Normalmente sem entrada de ar

A imagem reated das molas de ar industriais
