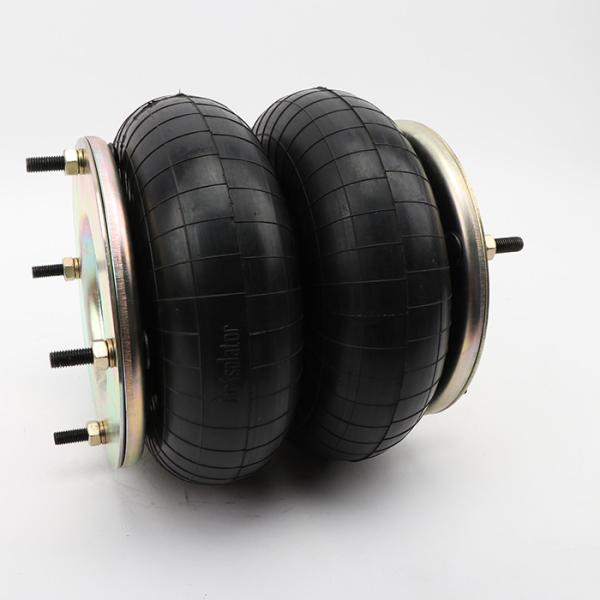

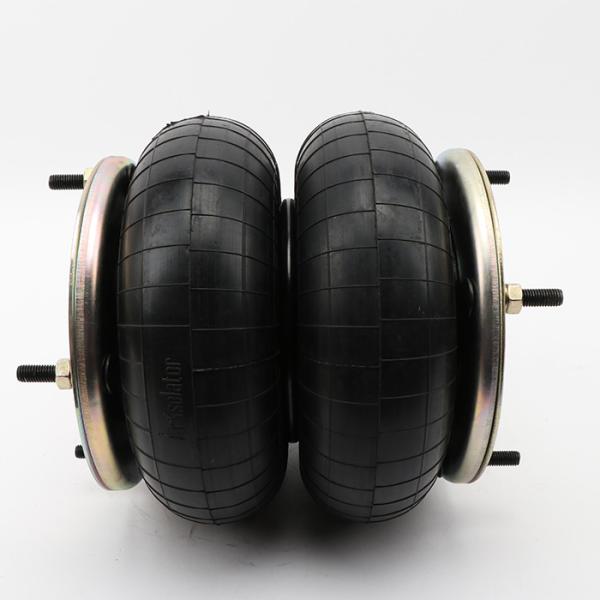

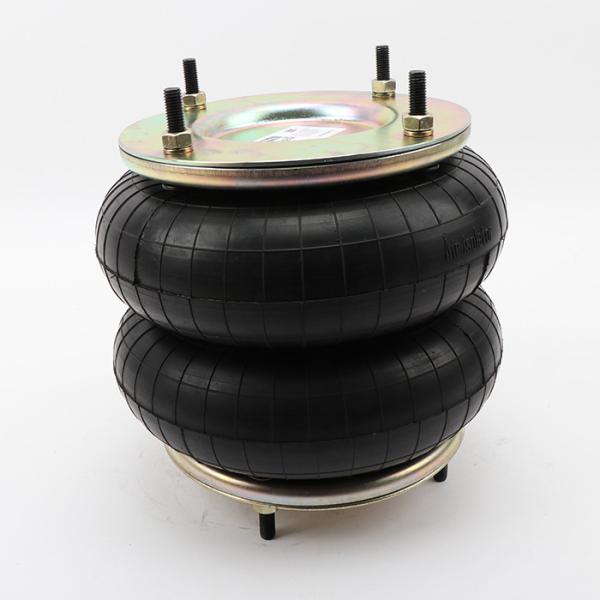

Tipo F2 do modelo 20 da mola de ar de Pirelli de alta temperatura. Atuador pneumático do código 88538 para o equipamento de aço da fundição

Fabricante de equipamento original do OEM da cruz de AIRSUSTECH 2H235152:

AIRSUSTECH 2H235152

Foles de borracha 2B235 de AIRSUSTECH

Modelo de Pirelli: 20
Tipo de Pirelli: F2

Pirelli de alta temperatura. código -88538

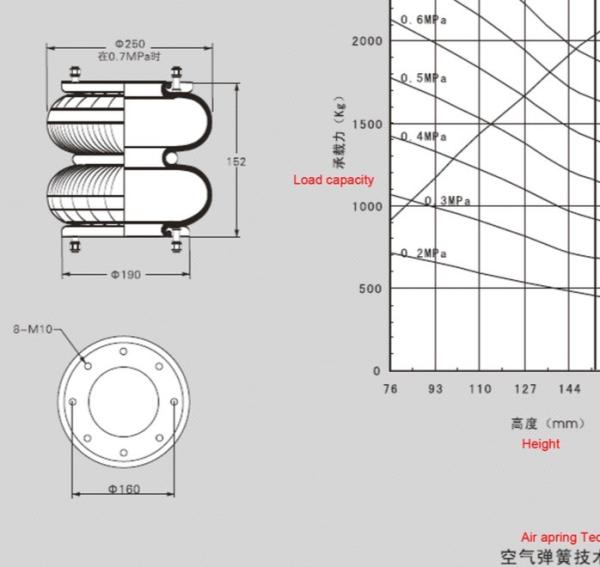

Especificações e parâmetros técnicos do detalhe

Porca do ❶/porca cega

Dentes superiores do parafuso da placa (porca): 8XM10X1.5
A distância de centro do parafuso da placa de cobertura superior: 160,3 milímetros
Dentes do parafuso (porca) da placa de cobertura inferior: 8XM10X1.5
A distância de centro do parafuso da placa de cobertura inferior: 160,3 milímetros

O ❷ areja o furo/entrada de ar/encaixes do ar
Furo de ar/entrada de ar: 1/2
Distância de centro do parafuso entre o furo de ar e a porca:  80,15 milímetros

Placa de cobertura do ❸
Diâmetro superior da placa: 190 milímetros
Diâmetro da tampa inferior: 190mm

Foles de borracha de Bell
Diâmetro máximo dos foles de borracha: 255 milímetros
Diâmetro natural dos foles de borracha: 230 milímetros
Curso de trabalho: mínimo 80 milímetros ao máximo 265 milímetros
Altura máxima: 265mm
Altura mínima: 80mm
Altura do curso: 175mm

Bloco abundante do ❺/bloco abundante
Nenhum bloco abundante

Laço da correia do ❻/laço da correia
Há uma aro da correia: uma aro da correia

AIRSUSTECH 2H235152 substitui o modelo da mola de ar de Pirelli: 20, tipo: F2, de alta temperatura. descrição do produto do código -88538:

O amortecedor AIRSUSTECH 2H235152 da mola de ar substitui o modelo da mola de ar de Pirelli: 20, tipo: F2, de alta temperatura. o código -88538 pode somente empurrar os foles para o workpiece, se não deve ser equipado com um limitador do curso na extremidade do curso, se não os foles serão sobrecarregados

• A fim pressionar o amortecedor AIRSUSTECH 2H235152 da mola de ar substitui o modelo da mola de ar de Pirelli: 20, tipo: F2, de alta temperatura. o código -88538 à altura mínima, uma força de restauração é exigido. Geralmente, isto é conseguido aplicando uma carga

• A superfície de carregamento inteira das placas superiores e mais baixas do amortecedor AIRSUSTECH 2H235152 da mola de ar substitui o modelo da mola de ar de Pirelli: 20, tipo: F2, de alta temperatura. o código -88538 deve ser usado para absorver a força

• Antes de desmontar o amortecedor AIRSUSTECH da mola de ar 2H235152 substitui o modelo da mola de ar de Pirelli: 20, tipo: F2, de alta temperatura. o código -88538, o ar interno deve ser liberado para impedir acidentes e ferimentos pessoais.

• Durante a operação, o amortecedor de borracha AIRSUSTECH 2H235152 da mola de ar substitui o modelo da mola de ar de Pirelli: 20, tipo: F2, de alta temperatura. o código -88538 não será em contato com outras peças
