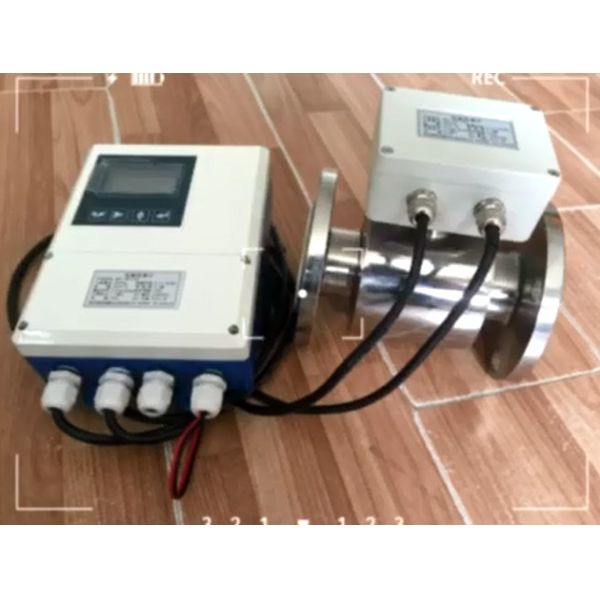

Os medidores de fluxo magnéticos com TriClover e ANSI flangeiam transmissores remotos do conversor

1. Que são medidores de fluxo eletromagnéticos?
Os medidores de fluxo eletromagnéticos, igualmente chamaram medidores do mag ou os medidores magnéticos, são os medidores de fluxo volumétricos que não têm nenhuma peças movente a vestir, reduzindo a necessidade para a manutenção ou a substituição. A precisão sobre uma escala larga do fluxo pode ser tão boa quanto o ± 0,5% do caudal ou melhorar.

Caracterizam um projeto obstrução-livre que elimine o impedimento do fluxo, e operam-se com os elétrodos encaixados em lados opostos do tubo ou do sensor de fluxo para pegarar o sinal. Os medidores do mag executam extremamente bem em muitas aplicações municipais e processando, e transformaram-se o medidor da escolha para medir líquidos condutores tais como a água ou pasta.

2. Princípio de funcionamento

O princípio do sensor é baseado na lei de Faraday da indução eletromagnética. É instalado um par de elétrodos da detecção na parede da tubulação, onde a linha central da tubulação da medida e as linhas de campo magnético são verticais. Quando as linhas de campo magnético líquidas condutoras dos cortes e produzirem a força eletromagnética induzida. Qual pode ser medido pelos dois elétrodos na tubulação do medidor. O resultado pode ser calculado pela fórmula: Força eletromotor induzida, (sinal do fluxo)

E=KBDV
E--Força eletromotor induzida, V;
K--constante do medidor;
B--Densidade de fluxo magnético, T;
D--Diâmetro interno da tubulação de medição, m;
V--Velocidade média da seção da tubulação, m/s.
Medidor de fluxo eletromagnético da série 1MLF
Supõe o volume de líquido como qv (m3/s), qv=πD2V/4), assim no qv=kqv de E= da fórmula (4kB/πD), K é a constante do medidor, K=4kB/πD.
Realmente, o medidor de fluxo eletromagnético consiste em dois porções, transmissores e sensores, os elétrodos de medição inspecionam a força eletromotor, e transmitem-na ao conversor, o conversor fornecem a corrente da excitação. E é chamado geralmente um sinal do fluxo, após ter processado o sinal do fluxo pelo conversor, o sinal da saída 4~20 mA/pulse (ou a frequência) que é proporcional ao caudal, a seguir a gravação do caudal, ajustando pode ser conseguida.

3.How faz um medidor de fluxo magnético o trabalho?

Os medidores de fluxo magnéticos usam um campo magnético para gerar e para canalizar o líquido corra através de uma tubulação. Um sinal da tensão é criado quando um líquido condutor corre através do campo magnético do medidor de fluxo. Mais rápido o fluxo do líquido, maior o sinal da tensão gerou. Os sensores do elétrodo situados nas paredes do tubo de fluxo pegaram o sinal da tensão e para enviá-lo ao transmissor eletrônico, que processa o sinal determinar o fluxo líquido.

4. vantagens de usar medidores de fluxo eletromagnéticos
As vantagens principais de usar magmeters são que exigem menos manutenção, e podem ser pedidas para a linha muito grande tamanhos. Alguns podem ser instalados com uma torneira quente simples que não exija a interrupção da linha. Os medidores do mag igualmente têm o benefício de adicionar um nível de confiança para consumidores: mantêm o prestador de serviços responsável para a água real que está sendo produzida e/ou faturada. Estes esforços ajudarão com preservação de nossos recursos hídricos ao melhorar a rentabilidade para a utilidade.

5. desvantagens de usar medidores de fluxo magnéticos
Depende do medidor próprio. Alguns medidores do tubo de fluxo têm um forro que possa separar do medidor que causa dano do sistema e que exige a manutenção. Os medidores do mag não funcionam em líquidos não-condutores tais como óleos, vapor ou gás.

6. especificação

7. Como selecionar e instalar um medidor de fluxo magnético?

As perguntas chaves que precisam de ser respondidas antes de selecionar um medidor de fluxo magnético são:

• O condutor ou a água fluida - são baseados?
• São o líquido ou a pasta abrasivo?
• Você exige uma exposição integral ou a exposição remota?
• Você exige uma saída análoga?
• Que é o caudal mínimo e máximo para o medidor de fluxo?
• Que é a pressão mínima e máxima do processo?
• Que está a uma temperatura mínima e máxima do processo?
• É o líquido quimicamente compatível com o medidor de fluxo molhou as peças?
• Que é o tamanho da tubulação?
• Está a tubulação sempre completa?

8. Configuração

9. Manutenção

O medidor de fluxo eletromagnético tem uma função auto-diagnóstica. Além do que falhas do circuito da fonte e do hardware de alimentação, o sistema igualmente alarma outras falhas no uso geral. Estas mensagens dão alertas correspondentes no canto inferior direito da tela.

1 manutenção e reparo
a) o local da instalação do sensor deve cumprir as exigências da seção 4, mantém por favor o alojamento arrumado;
b) o transmissor deve ser colocado em um lugar limpo, ventilado e seco;
c) precisa de ser inspecionado cada dois anos. Para usuários da elevada precisão, o instrumento precisa de ser submetido para a revisão.

2 transporte e armazenamento
a) o instrumento deve ser empacotado antes do transporte, e ser segurado com cuidado ao carregar e ao descarregar.
b) o lugar do armazenamento deve ser seco e ventilado para evitar gás corrosivos, e a temperatura ambiental não deve ser demasiado baixa ou demasiado alta;
c) o tempo de armazenamento não deve exceder três anos.

perfil 10.Company

Melan Measurement & os instrumentos de controle são ficados situado na cidade de Shanghai. É um fabricante da alto-tecnologia especializado no projeto, no desenvolvimento, na fabricação e na venda da medida e dos instrumentos de controle.

Nossos produtos são amplamente utilizados nos vários campos, incluindo a eletricidade, a indústria química, a metalurgia, a fabricação de cerveja, o petróleo e gás, a matéria têxtil, a tutela da água, a proteção environmential, etc.

Nós próprio independente-pátio modemized oficinas de fabricação e um prédio de escritórios aberto. Melan accumlated a experiência da produção e da gestão nos instrumentos das empresas famosas europeias e americanas e domésticas.

Nós possuímos a equipe de primeira classe do talento, e todos os produtos alcançaram nível avançado no país e no estrangeiro. Nós fornecemos nossos clientes as soluções de controle completas e profissionais do teste e os produtos do alto-tecnologia e os de alta qualidade.

Melan é seus amigo e sócio seguros. Nós somos dispostos tentar nosso melhor como a dedicação e perfeição como a motivação.

11.FAQ

Q: Quanto tempo você me dará a resposta?
: Nós contactá-lo-emos em 5 horas assim que nós pudermos.

Q: Que é a garantia de seus prducts?
: Nossa garantia é 12 meses após a data de envio.

Q: Que é o prazo de execução de seus produtos?
: Normalmente nosso prazo de execução da fábrica é 10-12 dias de trabalho.

Q: OEM da lata I seus produtos?
: A personalização do OEM e do ODM é dada boas-vindas.

Q: Que é seu MOQ?
: Nós não temos nenhum limite de MOQ, ordem da quantidade pequena somos aceitáveis.

Q: Que é o transporte?
: Expresse como DHL, Fedex, UPS para o frete pagado antecipadamente, e nós podemos igualmente usar sua própria conta do correio para fazer o frete para recolher. Para mais bens nós podemos arranjar pelo ar ou pelo mar.
