Caldeira de vapor horizontal industrial do gás ou do óleo para aferventar o arroz, moinho de arroz

Modelo: Caldeira de vapor do gás de óleo da série de WNS

Estrutura: O tubo de fogo traseiro molhado empacotou a passagem três

Combustível: óleo, gás, óleo da luz, óleo pesado, gás natural, lpg, GNL, cng, diesel, biogás etc.

Capacidade: De 1-20 toneladas pela hora

Pressão: 0.7/1.0/1.25/1.6 Mpa (barra 7/10/12.5/16)

Temperatura: 170/184/194/204 Célsio

Aplicação: Produto químico, alimento e cervejaria, planta farmacêutica, do pacote, tingidura de matéria têxtil e indústria imprimindo, piscina, hospital, escola, indústria de roupa etc.

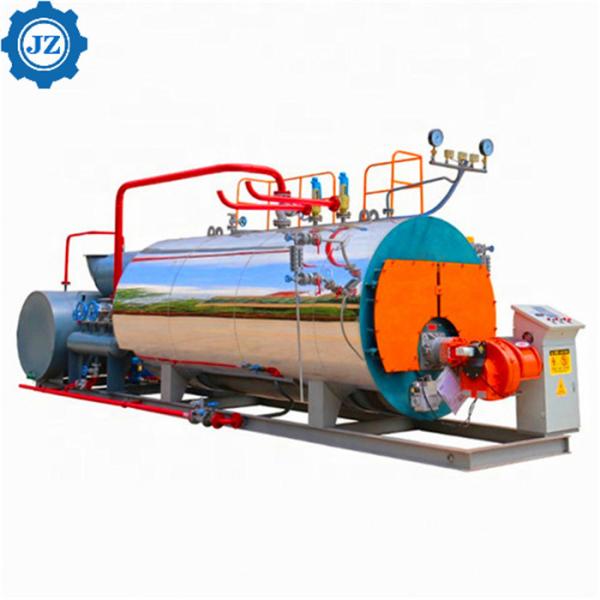

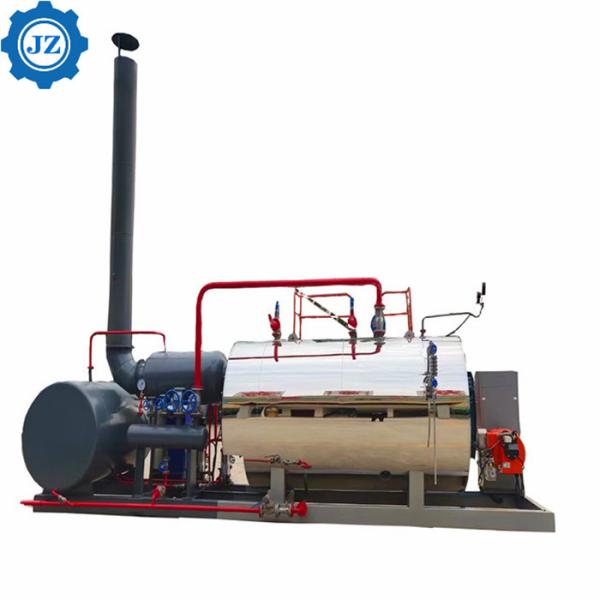

Esta é uma caldeira de vapor horizontal do tubo de fogo de três passagens do pacote. O tanque bifurcado da fornalha é estrutura semi-molhada-para trás. O gás de conduto de alta temperatura limpa as segundas e terceiras tubulações de conduto do retorno sucessivamente, e a câmara de gás de conduto é descarregada então na atmosfera através da chaminé. A caldeira é cabida com o móvel fuma dianteiro e traseiro as tampas de caixa para facilitar a manutenção da caldeira. A caldeira é equipada com o queimador mundialmente famoso, adotando a tecnologia avançada do regulamento proporcional automático da combustão, regulamento automático da fonte de água, o começo e a parada do programa, operação automática, etc., e tem as funções automáticas da proteção do alarme nivelado de água do alto e baixo, extremamente - nível de maré baixa, pressão ultra-alta do vapor, flameout e assim por diante. Este tipo de caldeira tem as características da estrutura compacta, operação segura e segura, simples, a instalação rápida, menos poluição, de baixo nível de ruído, eficiência elevada, amplamente utilizadas nas empresas, nos hotéis, nos hospitais, nos prédios de escritórios, em construções civis e em outras facilidades para o vapor industrial e o vapor da vida e do aquecimento.

Características da caldeira:

1. O projeto, a produção, a supervisão e a inspeção das caldeiras são restritamente de acordo com os regulamentos da supervisão da segurança para caldeiras de vapor, condições técnicas gerais de JB/T 10094-2002 para caldeiras industriais, e condições técnicas de JB/T 1619-2002 para a fabricação do corpo da caldeira, para assegurar a segurança e a estabilidade a longo prazo das caldeiras.

2, o corpo para o tipo da parte traseira estrutura do retorno do escudo do potenciômetro do tubo do fogo de artifício rio abaixo três molhados completos, a chama na grande combustão da pressão positiva de câmara de combustão micro, extensão completa, baixa carga térmica ardente, menos emissão de NOx de substâncias prejudiciais.

3, fornalha ondulada e estrutura rosqueada da tubulação, isto é, para melhorar a força, mas para encontrar igualmente as necessidades da expansão do calor de cada divisória.

4. A junção de extremidade é adotada na soldadura da emenda de solda principal, e a inspeção não-destrutiva é conduzida pelo raio X e ultrassônico para assegurar-se de que a qualidade de solda cumpra as exigências nacionais.

5, o volume da água da caldeira e o espaço do gás são grande, capacidade forte adaptar-se à carga. Projeto razoável da instalação da caldeira, para assegurar-se de que a taxa de água do vapor seja menos de 4%, para cumprir as exigências mais altas dos usuários na qualidade do vapor.

6, o uso do material de isolação térmica novo, peso leve, menos perda de calor, bom desempenho da isolação.

7. O alarme nivelado de água adota de aço inoxidável como a haste e o Teflon do elétrodo como o material de isolação. Introduzido da parte superior, não fácil pendurar a sujeira, desempenho seguro, vida útil longa.

8. As caixas de fumo são conectadas dianteiro e traseiro pelas dobradiças, que podem facilmente ser abertas, convenientes para a manutenção e a manutenção.

Parâmetro técnico

Padrão executivo

1. Projeto, fabricação, conjunto, experiência e aceitação das caldeiras do acordo restrito com os padrões nacionais e industriais, incluindo mas não limitados aos seguintes padrões: GB/T16508 caldeira Shell Boiler, da caldeira de TSG G0001 construção da engenharia da instalação do código, da caldeira GB50273 e da aceitação o código da supervisão do projeto da segurança

2. O aço principal usado na caldeira é 20 GB/T3087, que assegura a segurança e a confiança da caldeira.

3. Os materiais de soldadura serão selecionados de acordo com NB/T47018. A soldadura de penetração completa com proteção do argônio será executada no tubo de caldeira.
