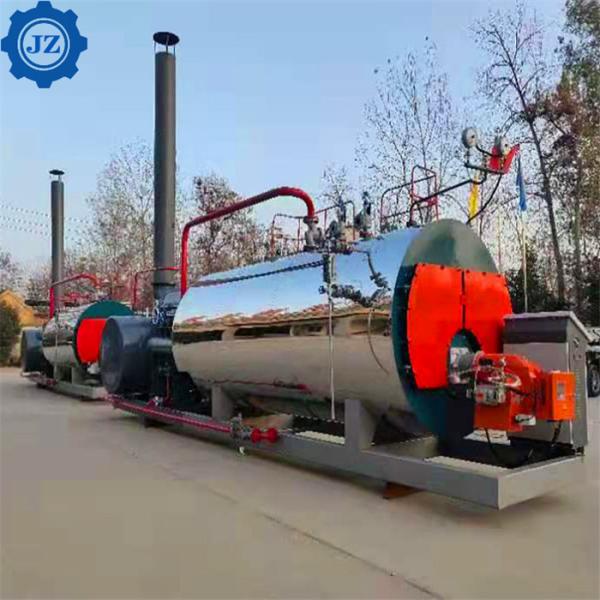

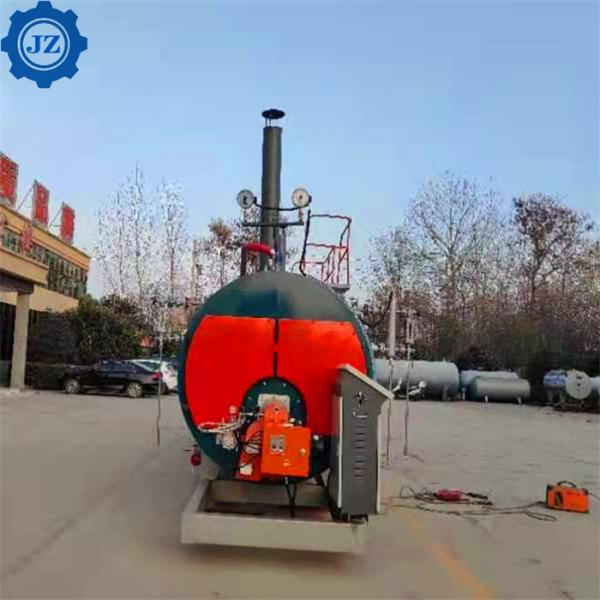

1-20 caldeira de vapor ateada fogo gás de Ton Per Hour Industrial Oil para o esterilizador do vapor

Modelo: Tipo de WNS

Estrutura: Passagem molhada do tubo de fogo traseiro três

Capacidade avaliado do vapor: 1-25 ton/hr

Pressão avaliado do vapor: 0.7/1.0/1.25/1.6/2.5 Mpa

Temperatura avaliado do vapor: 170/184/194/204/225 de C

Aplicação: Moinho de matéria têxtil, alimento e bebida, produto químico, medicina, indústria de luz, de borracha, imprimindo e planta de tingidura, moinho de papel, processamento de madeira, vestuário e lavanderia etc.

O tipo caldeira de WNS do petróleo e gás é caldeira de vapor desenvolvida em colaboração com a tecnologia alemão. Seus índices técnicos todos alcançam o nível avançado do mundo. O tipo caldeira realmente limpou a combustão, emissões, nenhuma poluição, operação conveniente, a saída é bastante, a ontologia do escudo do potenciômetro toda a parte traseira molhada rio abaixo a estrutura do tubo de três fogos de artifício do retorno, micro chama interna da combustão da pressão positiva na combustão, queimando-se completo, carga térmica da fornalha é baixo, SOX. As substâncias prejudiciais menos emissões de NOX, fornalha ondulada e estrutura rosqueada da tubulação, que não podem somente melhorar a força e o reforço do efeito da transferência térmica, e cumprem as exigências das peças aquecem a expansão ao mesmo tempo. As caixas de fumo são conectadas dianteiro e traseiro pelas dobradiças, que podem ser abertas facilmente e reparado rapidamente.

Características estruturais

1. Adote a estrutura traseira molhada completa horizontal, a eficiência térmica total compacta da disposição, a bonita e a generosa, a alta.

2. Adote a operação micro-positiva da pressão, para melhorar eficazmente a intensidade da combustão da fornalha, faça o volume da mesma caldeira da capacidade menor, ao mesmo tempo eliminar a fornalha da caldeira, escapamento de ar do conduto, melhore a eficiência térmica da caldeira.

3. O preaquecedor integrado externo do tubo finned, condensador independente externo, estrutura compacta, manutenção fácil, o uso da tecnologia mais popular atual da condensação, para reduzir a temperatura de exaustão do fumo, melhora a eficiência térmica.

4. Adopt avançou a tecnologia de design de EDA, calcula a estrutura da fornalha e o tamanho em detalhe, eficazmente para controlar a velocidade e a resistência do gás de conduto, faz razoavelmente o uso completo da chama e a inversão térmica de gás de conduto, melhora a eficiência térmica da caldeira.

5. A estrutura ondulada da fornalha aumenta não somente a área de aquecimento mas igualmente aumenta o distúrbio do gás de conduto, e a tecnologia rosqueada do gás de conduto aumenta a superfície de aquecimento da convecção.

6. Use a fonte de água da conversão de frequência e a tecnologia do controle para assegurar a taxa de condensação de vapor de água no gás de conduto.

7. O condensador adota o aço especial com “baixa resistência de corrosão do ponto de condensação do ácido sulfúrico”, que melhora extremamente sua vida útil.

8. Adotando o projeto estrutural razoável e materiais de isolação fireresistant e térmica excelentes, a temperatura externo do corpo da fornalha é reduzida extremamente para fazer a temperatura externo abaixo de 50 graus (mais altamente do que o padrão nacional), reduzindo a perda de calor e melhorando a eficiência térmica da caldeira.

9. Adote um projeto novo para reduzir a emissão de substâncias prejudiciais durante a combustão do combustível e para encontrar os padrões de proteção ambiental nacionais, especialmente a emissão de óxidos de nitrogênio, e encontre os baixos padrões de emissão nacionais do nitrogênio.

10. Os queimadores importados de muitos tipos famosos internacionais são adotados para adaptar-se às várias encenações da aplicação para assegurar a qualidade e a segurança.

Parâmetro técnico

Padrão executivo

1. Projeto, fabricação, conjunto, experiência e aceitação das caldeiras do acordo restrito com os padrões nacionais e industriais, incluindo mas não limitados aos seguintes padrões: GB/T16508 caldeira Shell Boiler, da caldeira de TSG G0001 construção da engenharia da instalação do código, da caldeira GB50273 e da aceitação o código da supervisão do projeto da segurança

2. O aço principal usado na caldeira é 20 GB/T3087, que assegura a segurança e a confiança da caldeira.

3. Os materiais de soldadura serão selecionados de acordo com NB/T47018. A soldadura de penetração completa com proteção do argônio será executada no tubo de caldeira.
