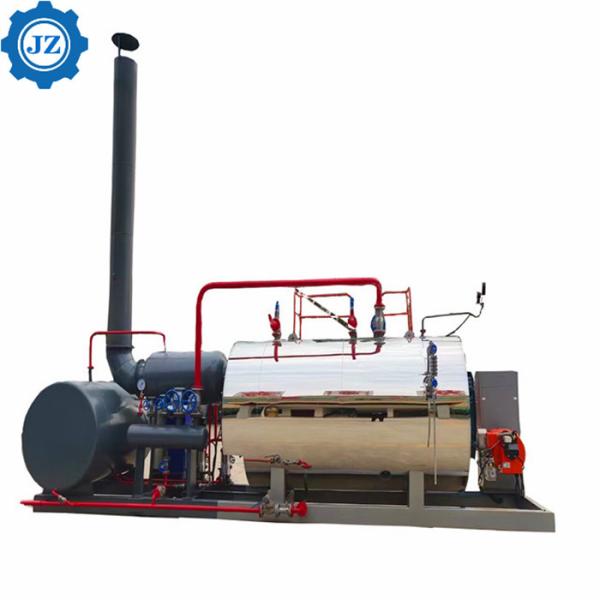

caldeira de vapor de poupança de energia de 4 toneladas do gasóleo do tubo de fogo para vulcanizar de borracha do Vulcanization

Capacidade avaliado do vapor: 0.5ton-20ton/h;

Combustível: gás natural, diesel, fuel-óleo pesado, lpg, GNL, cng, biogás, etc.;

Pressão avaliado do vapor: 1.0Mpa (10bar), 1.25Mpa (13bar), 1.6Mpa (16bar), 2.5Mpa (25bar);

Espaço de aplicação: a fatura farmacêutica, de papel, cigarro, impressão e tingidura, vestuário e outras indústrias. Civil: restauração, lavandaria, desinfecção (do hospital), sauna, etc.

O tipo caldeira de WNS de vapor horizontal automática é - interno montado - uns três ardentes rápidos horizontais - caldeira de tubo de fogo da viagem de ida e volta. O gás de conduto bifurcado é usado para lavar o segundo e para retornar em terceiro lugar sucessivamente as tubulações de gás do conduto, e a câmara de gás de conduto é descarregada então na atmosfera através da chaminé. A caldeira é cabida com o móvel fuma dianteiro e traseiro as tampas de caixa para facilitar a manutenção da caldeira.

O tipo caldeira de WNS de vapor automática horizontal é equipado com os queimadores industriais com bom desempenho técnico. Adota tecnologias avançadas tais como o regulamento proporcional automático da combustão, regulamento automático da fonte de água, o começo e a parada do programa, operação automática, etc. Igualmente tem funções automáticas da proteção tais como o alarme nivelado de água do alto e baixo, extremamente - nível de maré baixa, pressão ultra-alta do vapor e flameout. A caldeira tem as características da operação compacta da estrutura, a segura e a segura, a simples, a instalação rápida, menos poluição, de baixo nível de ruído e eficiência elevada.

Características principais

1. Tecnologia proprietária da caldeira

Câmara molhada completa do backburn, câmara do backburn e junção de extremidade traseira da placa do tubo, soldadura de extremidade completa da caldeira, esforço, qualidade mais segura.

2, grande diâmetro corrugaram a fornalha

A câmara de combustão da caldeira é composta de uma fornalha completa da ondinha do grande diâmetro com grande espaço da combustão, combustão completa do combustível, expansão da absorção do calor eficaz e superfície de aquecimento da grande radiação.

3. Suficiente calor

A área de aquecimento da caldeira é projetada e configurada de acordo com a tonelada do vapor de ≥25m2/, calor eficaz inteiramente de absorção, baixa temperatura de exaustão do fumo, perda de calor pequena, assegurando a suficientes saída e eficiência

4. Vapor de alta qualidade

Grande diâmetro do escudo do potenciômetro, grande capacidade da água, adaptação forte às mudanças de carga, saída estável; O volume do espaço do vapor é grande, a distância líquida entre a relação da soda e a tomada do vapor é alta bastante, e a umidade do vapor é baixa.

5. O tempo seguro da precipitação é suficiente

O combustor da caldeira é arranjado em uma baixa posição, o nível de água é determinado de acordo com os regulamentos, e o momento da flutuação nivelada de água é restritamente de acordo com as normas e os padrões gerais internacionais, com suficiente espaço seguro da precipitação, de assegurar a segurança da operação da caldeira.

Parâmetro técnico

Padrão executivo

1. Projeto, fabricação, conjunto, experiência e aceitação das caldeiras do acordo restrito com os padrões nacionais e industriais, incluindo mas não limitados aos seguintes padrões: GB/T16508 caldeira Shell Boiler, da caldeira de TSG G0001 construção da engenharia da instalação do código, da caldeira GB50273 e da aceitação o código da supervisão do projeto da segurança

2. O aço principal usado na caldeira é 20 GB/T3087, que assegura a segurança e a confiança da caldeira.

3. Os materiais de soldadura serão selecionados de acordo com NB/T47018. A soldadura de penetração completa com proteção do argônio será executada no tubo de caldeira.
