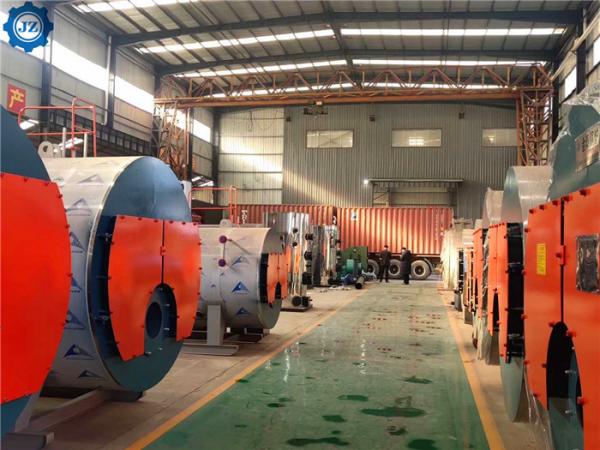

Caldeira de vapor industrial totalmente automático de poupança de energia do gás de óleo do tubo de fogo para a indústria clara
Modelo | Caldeira de vapor do gás de óleo da série de WNS |
Estrutura | O tubo de fogo traseiro molhado empacotou a passagem três |
Combustível | óleo, gás, óleo claro, óleo pesado, gás natural, lpg, GNL, cng, diesel, biogás etc. |
Capacidade | De 1-20 toneladas pela hora |
Pressão | 0.7/1.0/1.25/1.6 Mpa (barra 7/10/12.5/16) |
Temperatura | 170/184/194/204 de Celsius |
Aplicação | Produto químico, alimento e cervejaria, planta farmacêutica, do pacote, tingidura de matéria têxtil e indústria de impressão, piscina, hospital, escola, indústria de roupa etc. |
O óleo da série de WNS/a caldeira ateada fogo gás adota a estrutura molhada-para trás da três-passagem horizontal, grande fornalha ondulada e tecnologia patenteada da tubulação da linha, equipadas com os queimadores do tipo do primeiro nível e grupos internacionais da válvula, e sistema de controlo deharmonização independentemente desenvolvido do PLC para realizar enlaces do muitiple. A função da proteção do fechamento protege o equipamento que corre com segurança.
Parâmetro técnico
Modelo | Avaliado | Avaliado | Avaliado | Térmico | Consumo de combustível | Poder do equipamento | Peso | ||
Capacidade (t/h) |
Pressão (Mpa) |
Temperatura (c) |
Eficiência (%) |
Óleo claro (Kg/h) |
Gás natural (³ do nanômetro /h) |
Queimadura óleo claro |
Queimadura gás |
(t) | |
WNS1 | 1 | 0.7/1.0/1.25 | 170/184/194 | >90 | 45-100 | 18-100 | 1,5 | 1,5 | 4 |
WNS1.5 | 1,5 | >90,2 | 101,73 | 123,47 | 2,2 | 1,5 | 5 | ||
WNS2 | 2 | 1.0/1.25/1.6 | 184/194/204 | >90,2 | 137,09 | 165,97 | 2,2 | 3 | 8 |
WNS3 | 3 | >91 | 205,75 | 249,6 | 7,5 | 7,5 | 9 | ||
WNS4 | 4 | >91 | 272,3 | 329,5 | 9 | 7,5 | 13 | ||
WNS5 | 5 | >91,5 | 134-402 | 80-500 | 17,2 | 15 | 15 | ||
WNS6 | 6 | >91,5 | 134-402 | 80-500 | 15 | 15 | 17 | ||
WN8 | 8 | 1.25/1.6/2.5 | 194/204/225 | >91,6 | 523,4 | 631,5 | 26 | 22 | 21 |
WNS10 | 10 | >91,6 | 212-890 | 150-1085 | 26 | 22 | 22 | ||
WNS12 | 12 | >91,8 | 915,5 | 1090 | 26 | 22 | 27 | ||
WNS15 | 15 | >91,8 | 931,5 | 1094,4 | / | / | 34 | ||
WNS20 | 20 | >92 | 1380,33 | 1598,44 | / | / | 45 | ||
Nota: O parâmetro é para a referência somente, nós pode projetar as caldeiras baseadas nas necessidades dos clientes. |
Características da caldeira de vapor
projeto original da estrutura da câmara de combustão do ◆ o grande, estrutura três molhada-para trás completa do retorno, mantém a capacidade super da transferência térmica da radiação, ao mesmo tempo, conseguir a combustão de baixa temperatura, melhora a eficiência térmica da caldeira, reduz emissões de NOX, proteção ambiental eficiente;
o ◆ o uso da tubulação rosqueada do fumo, aumenta o efeito da transferência térmica, melhora a eficiência térmica da caldeira;
o ◆ dianteiro e traseiro as caixas de fumo da caldeira adota o modo de vários estágios da selagem, sem escapamento do fumo;
o ◆ com grande espaço do vapor, qualidade do vapor é bom;
nível de água do ◆, pressão do vapor, temperatura de exaustão do fumo e a outra proteção múltipla, seguro e seguro;
o material de isolação eficiente do ◆ para assegurar à caldeira a temperatura de superfície é baixo;
o ◆ que apoia o preaquecedor da caldeira do jinyutai patenteou o produto, salvar custos do combustível por 5-15%, e promovendo a caldeira à caldeira de condensação;
a descarga de água de esgoto do multi-ponto do ◆ é ajustada para fazer a superfície do aquecimento do líquido de limpeza da caldeira.
Tecnologia de núcleo:
1. Baixas emissões do óxido de nitrogênio;
2. Sistema de controlo do PLC;
3. A 5a proteção do nível de água da fase;
4. chama-para fora, função de travamento automático da proteção da falha de energia;
5. função automática da identificação da falha;
6. levantamento de dados, função da análise;
7. Internet da monitoração remota das coisas.
Aplicação
Disel ateou fogo à caldeira de vapor está sendo amplamente utilizado nos hospitais, nas escolas, nos moinhos de matéria têxtil, nas fábricas do vestuário, no grande supermercado, nas fábricas do vestuário, na fábrica de tingidura, no hotel, na sala de jantar, na sala de jantar, na piscina, na fábrica do alimento, na fábrica da bebida, nos produtos da soja, nos produtos de carne fábrica, na fábrica de conservas, na cervejaria, na fábrica farmacêutica, nas plantas de embalagem, na fábrica dos materiais de construção, na fábrica de pintura e nos outros lugares das empresas e das instituições.
FAQ
1. Que são o combustível disponível para a caldeira ateada fogo gás do óleo?
A caldeira ateada fogo gás do óleo podia queimar o combustível líquido e o combustível gasoso. O combustível líquido poderia ser óleo pesado, óleo claro, diesel, óleo da fornalha, óleo do depósito, LPG (gás de petróleo liquefeito), etc. O combustível gasoso podia ser gás natural, gás de cidade, biogás, etc.
2. Se a caldeira pode queimadura dual combustível ou o multi-combustível?
a caldeira tem o queimador de óleo, queimador de gás, e os oil&gas dual queimador de combustível, nós podem oferecer o queimador específico baseado na exigência de clientes.
3. Que é a espessura da câmara de combustão?
a espessura de fornalha ondulada é diferente baseada na pressão de funcionamento e no diâmetro da fornalha, geralmente, a espessura está entre 10~18mm, o grande espaço da combustão, e a combustão suficiente.
4. Que é a pressão de entrada do queimador de gás?
A pressão de gás da entrada é diferente para a caldeira diferente da capacidade, por exemplo, a pressão para a caldeira de 2 toneladas da capacidade do vapor é sobre 8~10KPa, quando para a capacidade de 4 toneladas do vapor a caldeira for sobre 18~20KPa.
tipo 5.The do queimador?
Os tipos do queimador são Itália Baltur, Rellio, Elco, etc.
