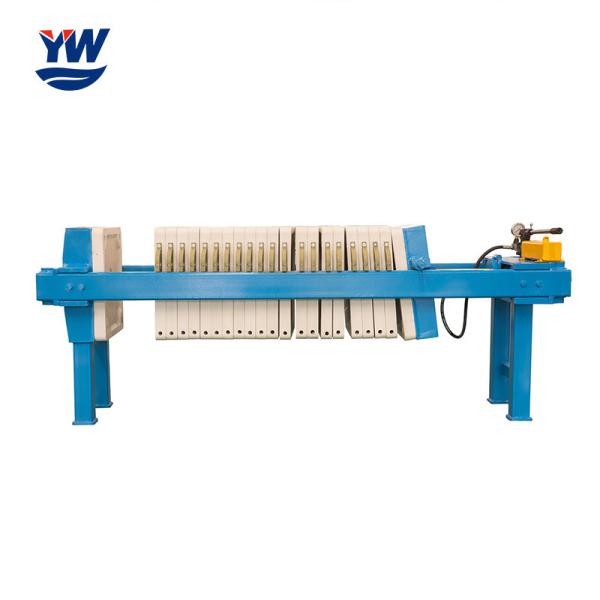

A placa e o quadro são arranjados alternadamente. Os dois lados da placa de filtro são cobertos com o pano de filtro, e a placa e o quadro são pressionados pelo dispositivo de pressão, isto é, a câmara da imprensa de filtro é formada entre a placa e o quadro. Há um furo pequeno no meio da extremidade superior da placa e do quadro. Após a pressão, transforma-se um canal. A lama pressurizada a 0.2~0.4MPa incorpora a câmara da imprensa de filtro através do canal. A superfície da placa de filtro é gravada com sulcos. Há uns furos para que o filtrado seja descarregado. Sob a pressão, o filtrado é descarregado através do pano de filtro, ao longo dos sulcos e dos furos, e a lama é desidratada. Os filtro de placas da placa e do quadro foram desenvolvidos no país e no estrangeiro. A imprensa da placa e de filtro do quadro pode suportar a resistência específica de uma lama mais alta do que o filtro de vácuo, de modo que o consumo de condicionador possa ser reduzido, e uns produtos químicos mais baratos (tais como FeSO4 7H2O) podem ser usados. Quando a resistência específica da lama é 5×1011~8×1012m/kg, pode ser filtrada diretamente sem precondicionar. A lama endurece o rendimento e o índice de umidade do bolo de lama da imprensa da placa e de filtro do quadro será determinado de acordo com dados de teste ou a experiência de funcionamento similar. O índice de umidade do bolo de lama pode geralmente ser 75%~80%.

1. Chamou na pasta que seca, a saber um determinado número de placa de filtro sob a ação da força mecânica forte proximamente é alinhada, a placa de filtro e a câmara de filtro são formadas entre a placa de filtro, os materiais do filtro são alimentados na câmara de filtro sob a pressão positiva forte, no material do filtro da câmara de filtro a parte contínua é a formação do bolo de filtro da intercepção do meio de filtro (tal como o pano de filtro), a parte líquida com o meio de filtro e a descarga da câmara de filtro, como os aumentos da pressão positiva, a separação do contínuo-líquido torna-se mais completa. Contudo, considerando a energia e o custo, a pressão positiva demasiado alta não é eficaz na redução de custos.
2. Equipou-se com uma imprensa de filtro de borracha do filme da extrusão, o meio da compressão (tal como o ar, a água) na parte traseira do filme da extrusão para empurrar o filme da extrusão para desidratar mais o bolo de filtro da extrusão, chamou a desidratação da extrusão.
3. O ar comprimido no lado do bolo de filtro da câmara de filtro com o bolo de filtro, a água líquida levando do outro lado do pano de filtro do bolo de filtro descarregado da câmara de filtro e a desidratação, chamou a desidratação do vento. Se os dois lados da câmara de filtro são cobertos com o pano da imprensa, a parte líquida pode uniformemente ser descarregada através do pano da imprensa em ambos os lados da câmara de filtro, que é uma desidratação frente e verso da câmara de filtro.
4. Depois que a secagem terminou, a pressão mecânica da placa de filtro é removida. A placa de filtro é separada gradualmente em uma única parte, e a câmara de filtro é aberta respectivamente para o bolo que descarrega para terminar um ciclo principal do trabalho.

Peças, farmacêutico farmacêuticos, químicos, padrão, metalurgia, parafusos não padronizados, tinturas, alimento, fabricação de cerveja, cerâmica, refinação de óleo, tratamento de esgotos e outras indústrias da proteção ambiental.
