Especificações
Number modelo :
LNK-M3G-1V1D-20
Lugar de origem :
China
Quantidade mínima de encomenda :
1Pairs
Termos do pagamento :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento :
10000pairs/day
Tempo de entrega :
3-6 dias úteis
Detalhes da embalagem :
Pacote padrão da exportação do conversor da fibra do SDI
Tipo de dados :
RS485 para trás (opcional)
Temperatura de funcionamento :
-40℃~85℃
Temperatura de armazenamento :
-40°C ∼80°C
Consumo de energia :
2 W (máximo)
Potência :
5-15 VDC
Largura de banda de transmissão óptica :
270MHz12GHz
Dimensões (LxWxH) :
80 x 40 x 20 (milímetros)
Descrição
Mini-tipo 3G-SDI para conversor de fibra com RS485 reverso

Vantagens do conversor de fibra
Cada canal inclui um áudio integrado de 8 canais;
- Equalização automática de cabos, utilizada para todas as taxas inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recolocação automática 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directamente compatível com sistemas de câmaras HD-SDI
Capacidade de transmissão de longa distância até 80 km
¢ Troca a quente e enchufe a quente;
- Tratar de todos os padrões patológicos, transmissão de nível de transmissão totalmente digital sem compressão;
Indicação de estado LED para monitorizar as condições de trabalho;
¢ gama dinâmica superóptica e livre de ajustes;
‡ comprimentos de onda CWDM de 1470~1610 nm opcionais;

Uma gama de temperaturas ultra-largas (-20°C a +70°C), adaptável a vários ambientes;

Resumo

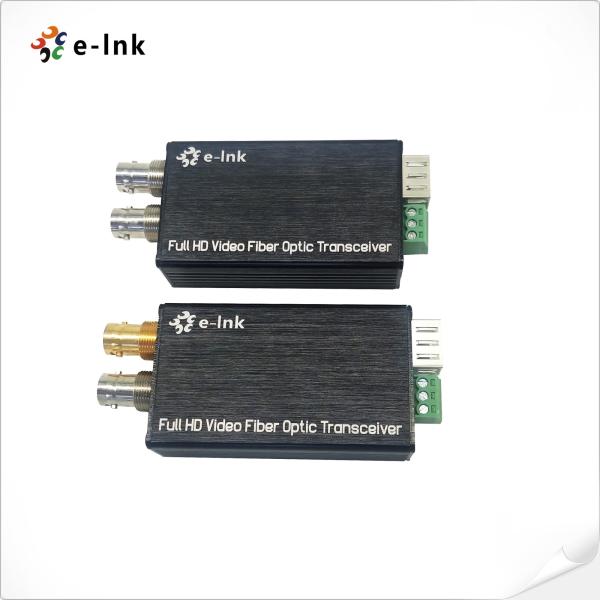

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter suporta vídeo 3G/HD-SDI de 1 canal

(audio incorporado) & Tally ou sinal RS485 inverso transmitido através de cabo de fibra óptica, e monitorar o

sinal localmente através de uma saída de loop 3G/HD-SDI.

um transmissor e um receptor para sinal 3G/HD-SDI 1080P.

Índices técnicos

Interface de fibra óptica
Interface de fibra Simplex LC
Distância de transmissão 550m-20Km
Comprimento de onda 1310nm/1550nm
Vídeo
Interface de vídeo BNC
Impedância de entrada/saída de vídeo 75Ω
Voltagem de entrada/saída de vídeo Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
Taxa de bits de vídeo Máximo 3,2 Gb/s
Ganho diferencial (10%~90% APL) < 1%
Suporte ao formato SDI 625/25 PAL
525/29.97 NTSC, 525/23.98
720p50, 720p59.94
1080i 23/24/30/50/59.94
1080P 23.98/24/30/50/60
Padrão SDI de vídeo 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI)
SMPTE425M3Gb/s Mapping ((3G-SDI)
SMPTE424M 3Gb/s interface serial ((3G-SDI)
Dados
Interface física Terminal de parafuso padrão industrial
Tipo de dados Tally ou Reverse RS485
Auxílios de frequência/taxa

Max. 115200bps para RS422

Max. 57600bps para RS485
BER < 109
Eletrodomésticos
Adaptador de energia DC 5 ~ 25V
Consumo de energia < 5W
Indicador LED
SDI Vídeo SDI
P/T Fornecimento de energia
Mecânico

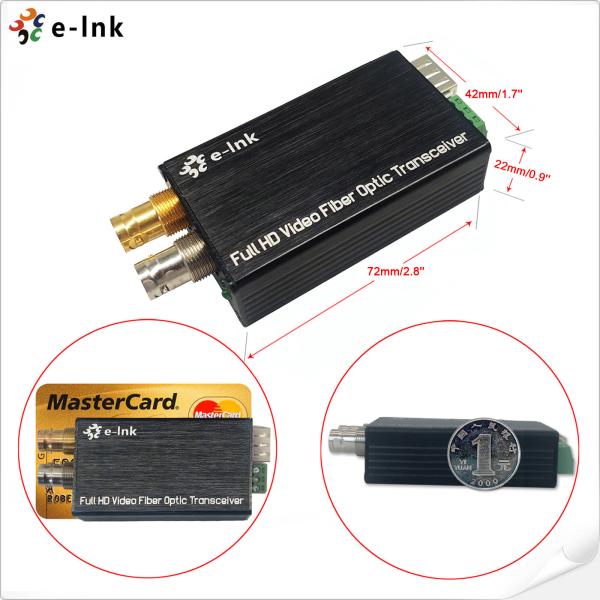

Dimensões (LxWxH) 80 x 40 x 20 mm
Peso 1 kg/par
Cássaro Caixa de alumínio
Opções de montagem Escritório
Ambiente
Temperatura de funcionamento -20°C+70°C
Temperatura de armazenamento -40°C+80°C
Umidade de trabalho 0~95%
MTBF ≥100000 horas

Aplicação

Largura de banda reversa da transmissão do conversor 270MHz~12GHz da fibra de RS485 SDI

Informações de encomenda

Modelo Descrição
LNK-M3G-1V1T-MM Mini-conversor 3G-SDI para fibra com Tally e loop out, MMF, LC Fiber Connector 500 metros, incluindo Transmissor e Receptor, utilizado em pares
LNK-M3G-1V1D-MM Mini-conversor 3G-SDI para fibra com RS485 reverso e loop out, MMF, LC Fiber Connector 500 metros, incluindo Transmissor e Receptor, utilizado em pares
LNK-M3G-1V1T-20 Mini-conversor 3G-SDI para fibra com Tally e loop out, SMF, LC Fiber Connector 20KM, incluindo Transmissor e Receptor, utilizado em pares
LNK-M3G-1V1D-20 Mini-conversor 3G-SDI para fibra com RS485 reverso e loop out, SMF, LC Fiber Connector 20KM, incluindo transmissor e receptor, usado em pares
LNK-M3G-1V1T-40 Mini-conversor 3G-SDI para fibra com Tally e loop out, SMF, LC Fiber Connector 40KM, incluindo Transmitter e Receiver, utilizado em pares
LNK-M3G-1V1D-40 Mini-tipo 3G-SDI para conversor de fibra com RS485 reverso e loop out, SMF, LC Fiber Connector 40KM, incluindo Transmissor e Receptor, usado em pares
