Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido
Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido
Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido
Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido
Especificações
Local de origem :
Baoji, China.
Quantidade mínima de encomenda :
1
Detalhes da embalagem :
Pacote de exportação padrão
Tempo de entrega :
5-8 dias úteis
Condições de pagamento :
Western Union, L/C, T/T
Capacidade de abastecimento :
5000 PCS/Mês
Número do modelo :
HT15
Modelo N.O. :
HT15
Tipo de fio :
pode ter fio
Prendendo o tipo :
Pinos de Kovar ou de quatro fios, revestidos de ouro
Mediano de medição :
gás e líquido
Potência :
5-10VDC /1,5mA
Produção :
10mv/V 100+-30mv
Palavras-chave :
Mini Sensor
Pacote de transporte :
Cartão
Marca comercial :
HENGTONG
Materiais :
316l de aço inoxidável
Descrição

HT15 15mm OEM 316L Sensor de pressão de silício de aço inoxidável para teste de líquido

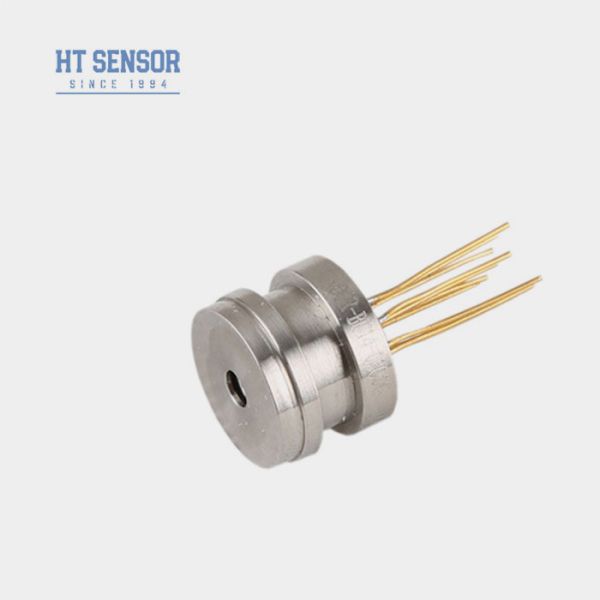

HT15 Sensor de pressão piezoresistivo de silício



Introdução do sensor de pressão de silício:


O HT15 é um sensor de pressão piezorresistivo de silício com elementos de silício difuso altamente estáveis no seu núcleo.Utiliza o efeito piezorresistivo do silício difuso para medir a pressão de líquidos e gasesO sensor pode converter sinais de medição de pressão e nível em saída elétrica mv. O sensor tem uma interface rápida e precisa.A não-linearidade do sensor é calculada com base no método BFSL do menor quadrado, que é amplamente utilizado no compressor de ar, sistema de refrigeração e outras aplicações.
Características do produtocom um diâmetro superior a 50 mm,:

  • Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
  • Ampla gama de medição 0~350KPa~60MpaS
  • Alta fiabilidade e excelente estabilidade
  • Várias interfaces roscadas disponíveis para selecção
Aplicaçõescom um diâmetro superior a 50 mm,:
  • Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
  • Design compacto, ideal para aplicações com espaço limitado
  • Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
  • Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
Performance elétricacom um diâmetro superior a 50 mm,:
  • Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
  • Impedância de entrada:3KΩ~6KΩ
  • Impedância de saída:2.5KΩ~6KΩ
  • Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm

Parâmetros de desempenhocom um diâmetro superior a 50 mm,:
Faixa de medição Diâmetro ((G) 350KPa,1000KPa,2000Kpa
Absoluto ((A) 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA
Selado 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS
  Tipo Max. Unidade
Linearidade   ± 0.15 ± 0.3 % F.S.
Repetitividade  0.05 0.1 % F.S.
Histerese    0.05 0.1 % F.S.
Output de compensação zero   0 ± 1 0 ± 2 mV
Produção em escala total   100 ± 10 100±30 mV
Temperatura de deslocamento zero.   ± 0.5 ± 1 % F.S.
Temperatura de escala completa. ± 0.5 ± 1 % F.S.
Temporário compensado. 0 ~ 70 oC
Temperatura de funcionamento -20 a 80 oC
Temperatura de armazenamento -40 ~ 125 oC
Sobrecarga admissível Tomar o valor menor entre 3 vezes a escala completa ou 80MPa
Pressão de explosão 5x a escala completa
Estabilidade a longo prazo 0.2 %  F.S./ano
Material do diafragma 316L
Resistência ao isolamento ≥ 200MΩ 100VDC
Vibração Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque. 100 g, 11 ms
Tempo de resposta ≤ 1 ms
Selo de anel O Goma nitrílica ou goma fluorada
Meio de enchimento Óleo de silício
Peso cerca de 20 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C

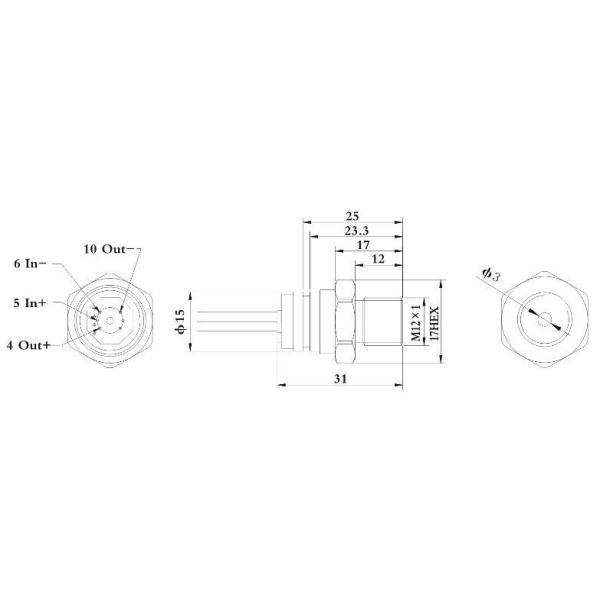

Esboço Construção
Tipo 1 Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido
Tipo 2 Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido


Conexão elétrica e compensação

Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido





Exemplos de seleção
Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido

Dicas de encomenda
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
Ar necessário Apegamento
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma central e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Produtos
Sensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquidoSensor de pressão de aço inoxidável de silício 316L de 15 mm para medição do nível do líquido
Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.
4Q: Qual é o período de entrega típico?
A:5 a 8 dias úteisOs produtos personalizados podem variar.

5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
