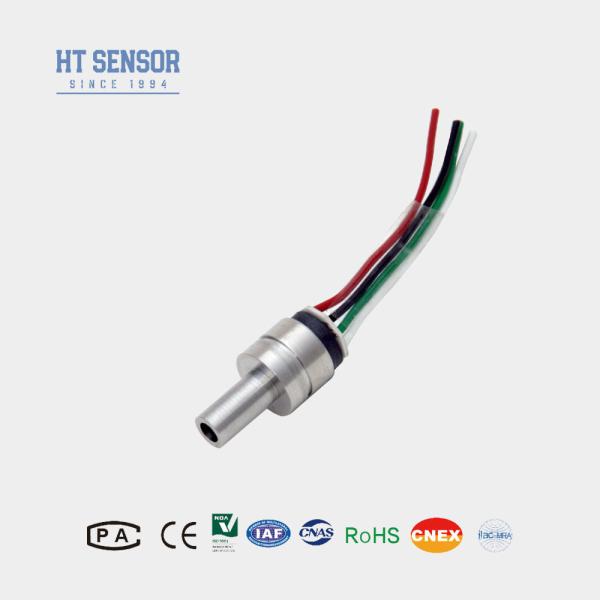

HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
Especificações
Número do modelo :
HT13
Local de origem :
Baoji, China.
Quantidade mínima de encomenda :
1
Condições de pagamento :
Western Union, L/C, T/T
Capacidade de fornecimento :
5000 pcs/mês
Prazo de entrega :
5-8 dias úteis
Detalhes da embalagem :
Pacote de exportação padrão
Modelo N.O. :
HT13
Tipo de fiação :
Quatro fios
Mediano de medição :
Ar e líquido
Dia :
13 mm
Tipo :
Sensor de pressão de silício HT13
Tipo de sinal de saída :
sinal mv Tipo analógico
Materiais :
316L aço inoxidável
Personalização :
Disponível
Descrição

HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos

HT13 Sensor de pressão piezoresistivo de silício

Introdução do sensor de pressão de silício:

O sensor de pressão de silício HT13 é o mais recente design de sensor de pressão de silício difuso cheio de óleo, com impacto de alta pressão 100.000 vezes não é ruim e anti-interferência / erosão / congelamento / impacto,alta precisão e estabilidadeTodos de aço inoxidável com filme de pressão indutiva, a resposta à pressão é mais rápida e mais sensível, especialmente concebido para um sensor de pressão de pequeno diâmetro, para um controlador de pressão de alta qualidade.O mais importante é o sensor.Adotar aço inoxidável 316, CNC de alta precisão, selo de importação.

HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos


Características do produtocom um diâmetro superior a 50 mm,:
  1. Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
  2. Ampla gama de medição 0~350KPa~60MpaS
  3. Alta fiabilidade e excelente estabilidade
  4. Várias interfaces roscadas disponíveis para selecção
Aplicaçõescom um diâmetro superior a 50 mm,:
  1. Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
  2. Design compacto, ideal para aplicações com espaço limitado
  3. Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
  4. Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
Performance elétricacom um diâmetro superior a 50 mm,:
  1. Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
  2. Impedância de entrada:3KΩ~6KΩ
  3. Impedância de saída:2.5KΩ~6KΩ
  4. Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
Parâmetros de desempenhocom um diâmetro superior a 50 mm,:
Faixa de medição Diâmetro ((G) 350KPa,1000KPa,2000Kpa
Absoluto ((A) 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA
Selado 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa
Tipo Max. Unidade
Linearidade ± 0.15 ± 0.3 % F.S.
Repetitividade 0.05 0.1 % F.S.
Histerese 0.05 0.1 % F.S.
Output de compensação zero 0 ± 1 0 ± 2 mV
Produção em escala total 100 ± 10 100±30 mV
Temperatura de deslocamento zero. ± 0.5 ± 1 % F.S.
Temperatura de escala completa. ± 0.5 ± 1 % F.S.
Temporário compensado. 0 ~ 70 oC
Temperatura de funcionamento -20 a 80 oC
Temperatura de armazenamento -40 ~ 125 oC
Sobrecarga admissível Tomar o valor menor entre 3 vezes a escala completa ou 80MPa
Pressão de explosão 5x a escala completa
Estabilidade a longo prazo 0.2 % F.S./ano
Material do diafragma 316L
Resistência ao isolamento ≥ 200MΩ 100VDC
Vibração Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque. 100 g, 11 ms
Tempo de resposta ≤ 1 ms
Selo de anel O Goma nitrílica ou goma fluorada
Meio de enchimento Óleo de silício
Peso cerca de 15 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C
HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
Esboço Construção
Tipo 1 HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
Tipo 2 HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos

Conexão elétrica e compensação

HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
Exemplos de seleção

HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
Dicas de encomenda
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
Ar necessário Apegamento
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
