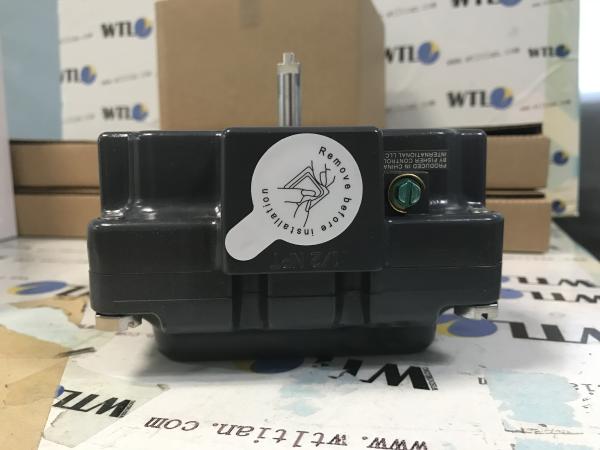

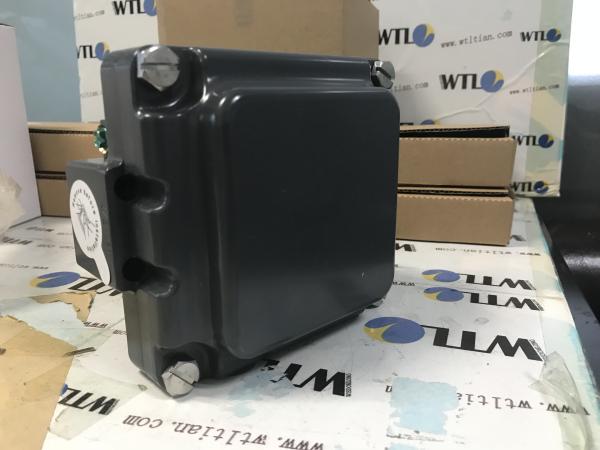

TVH-E20GNPM TOPWORX Emerson em alumínio anodizado ou aço inoxidável 316


Modelo TVH,
Base e tampa de aço inoxidável Bus/Sensor (2) P&F NJ2-V3-N
Classificação de área Classe 1, Div. 1, Grupos A,B,C&D; Classe II, Div. 1, Grupos E,F&G; IP67, 4, 4X; Ex ia IIC T4
Exibição visual 90° Verde Aberto / Vermelho Fechado
NAMUR, aço inoxidável 304
Entradas de conduta (2) 1/2 NPT
Temperatura nominal de silicone de -20°C a 40°C
Instalação no atuador

Orientações, Normal e Reverso de Ação

A ação normal é completa no sentido horário quando a válvula de processo está fechada e no sentido anti-horário quando a válvula de processo está aberta.A ação inversa é completa no sentido horário quando a válvula de processo está aberta e contra-horário quando a válvula de processo está fechada.

Os conjuntos de cúpula de indicadores de 90° são concebidos para acomodar qualquer disposição de montagem e podem ser ajustados até 9° fora do eixo, se necessário.Os conjuntos de cúpula de indicadores de 45° só podem acomodar aplicações de acção normal montadas paralelas ±9°Consulte o seu distribuidor local ou representante da fábrica para aplicações de reversação de 45° ou montadas perpendicularmente.

A imagem à esquerda mostra uma unidade TopWorxTM montada paralelamente à válvula de processo na posição fechada.Esta é a orientação padrão e, salvo especificação em contrário, a sua unidade será configurada de fábrica para operar desta forma.

A imagem à direita mostra um TopWorxTM montado perpendicularmente à válvula de processo na posição fechada.


Instalação

TopWorxTM tem vários kits de montagem de suportes, tanto rotativos como lineares, disponíveis para atender à sua aplicação específica.A ilustração abaixo mostra uma montagem NAMUR direta em uma válvula de quarto turnoConsulte a documentação do seu kit de montagem para obter instruções específicas de montagem.

Armazenamento

Até que o conduto, as coberturas dos condutos e quaisquer conexões de porta da válvula de bobina aplicáveis sejam instaladas corretamente, a unidade TopWorxTM não suportará sua classificação IP/NEMA, pois a unidade é fornecida com coberturas temporárias.Garantir que é armazenado num ambiente seco com um intervalo de umidade relativa entre 10% e 95% e uma temperatura entre -40oF (-40oC) e 160oF (71oC)Uma vez correctamente instalado, o intervalo de temperatura indicado na placa de identificação substituirá este intervalo de temperatura de armazenamento.






Montagem

Notas de instalação

1. Tome precaução para não permitir uma carga axial (empurrão) excessiva no eixo.

2. Faça o ciclo da válvula algumas vezes antes do aperto final do hardware do kit de montagem. Isso permite que o eixo se autocentre na ranhura do pinhão, ou acoplador.Ver a secção Dimensões e materiais do presente documento para o binário de aperto adequadoPara a configuração adequada da função de segurança, consulte a secção "Testes de prova".

3. Utilize sempre boas práticas mecânicas quando aplicar binário a qualquer hardware ou fazer ligações pneumáticas.

4Este produto é fornecido com capas de conduta num esforço para proteger os componentes internos de detritos durante o transporte e manuseio.É da responsabilidade do pessoal de recepção e/ou de instalação fornecer dispositivos de vedação permanentes adequados para evitar a entrada de detritos ou umidade quando armazenados ou instalados no exterior..

5É da responsabilidade do instalador, ou do utilizador final,Instalar este produto em conformidade com o Código Nacional Elétrico (NFPA 70) ou qualquer outro código nacional ou regional que defina as práticas adequadas.
