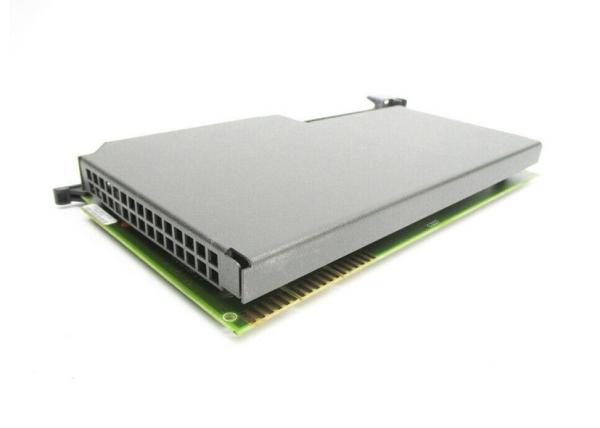

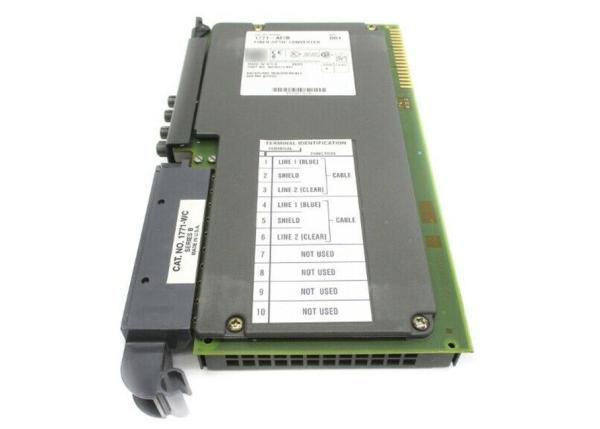

1771-AF o módulo do conversor da fibra ótica do PLC 5 por Allen-Bradley é um módulo do conversor que converta o sinal elétrico de Twinax se iluminar para a transmissão lisa sobre cabos de fibra ótica e converta então a luz de volta ao sinal elétrico inicial. Este método da conversão permite DH+ e sinais remotos do I/O viajar sem interferência sobre um cabo de fibra ótica. O 1771-AF é um módulo chassi-baseado que seja posicionado no chassi 1771 do I/O e ocupa somente um único entalhe do I/O. O módulo tira uma corrente da placa traseira de 600mA em C.C. 5V e dissipa 3W (dissipação 10,3 térmica) do calor quando operacional. O 1771-AF tem uma configuração ponto a ponto e pode transmitir sinais sobre uma distância máxima de 6500Ft (2Km) que usam o cabo de fibra ótica de 100/140μm. Pode igualmente transmitir um sinal sobre uma distância larga de 43.000 pés usando uma combinação de Twinax e cabo de fibra ótica de 100-140μm e quando os módulos são emparelhados pode transmitir sobre 10.000 pés usando um cabo do twinax.

O 1771-AF tem uma sensibilidade do receptor de -24dBm sobre a distância de 1m usando um vidro de 100-140μm - fibra - cabo ótico e tem um comprimento de onda ótico de 820nm que o módulo vem com um cabo do conector da fibra ótica SMA-905 e tem um poder do transmissor ótico de -21.0dBm para 1m com cabo fibra-ótico de 50-125μm toda com -5.6dBn para 1m, usando o cabo de fibra ótica de 200-230μm. O módulo fábrica-especificou diretrizes da perda do conector de 1dBm pelo conector e os sinais transmitidos sobre o cabo de fibra ótica têm uma largura de banda mínima de 17MHz. O módulo 1771-AF tem uma variação da temperatura operacional entre 0-600C em torno de uma escala de humidade relativa decondensação de 5-95% e o módulo é armazenado em uma escala de -40-850C.
