Interruptor de pressão diferencial da série MC930/604

Aplicação

Queridos clientes, bem-vindo a escolher a nossa empresa MC930/604 produtos de série de interruptor de pressão diferencial, a sua escolha correta significa que vamos servi-lo corretamente,O produto é amplamente utilizado no controlo de gás, meios não corrosivos, para medir a pressão absoluta, a pressão de gabarito e a pressão absoluta.

Ar condicionado e sala limpa

Edifício inteligente

Protecção do ambiente

Controle do risco de ventoinha e sopro

Sistema de controlo do risco de filtragem e sopro

Controle do fluido e do nível

Pressão máxima de funcionamento

Todos os intervalos são de 10 KPa

Intervalo de temperatura

Temperatura média e ambiente de -20° a 85°, temperatura de armazenamento de -40° a 85°C

Médio

Ar, gases não combustíveis e não corrosivos

Número do modelo

Usando uma alça com uma escala de intervalo, a pressão do interruptor do interruptor de pressão diferencial é ajustada sem a necessidade de ser exibida e também pode ser ajustada com uma chave de fenda.

A pressão do interruptor deve ser regulada para instalação vertical. Recomendamos uma ligação de tubo para baixo.o valor do interruptor pode ser 20 Pa superior ao valor real

Materiais para diafragmas

Silicone, 200°C, outros materiais podem ser personalizados

Partes auxiliares

Com conector de três parafusos, tubo de ligação sob pressão

Conexão sob pressão

2 furos de ligação de tubos de plástico P1 e P2, com diâmetro exterior de 6 mm;

P1 está ligado à alta tensão, marcado +;

P2 Conecta-se a baixa tensão, marcada com -

Materiais para a habitação

O interruptor é o PA6.6

O caso é PS

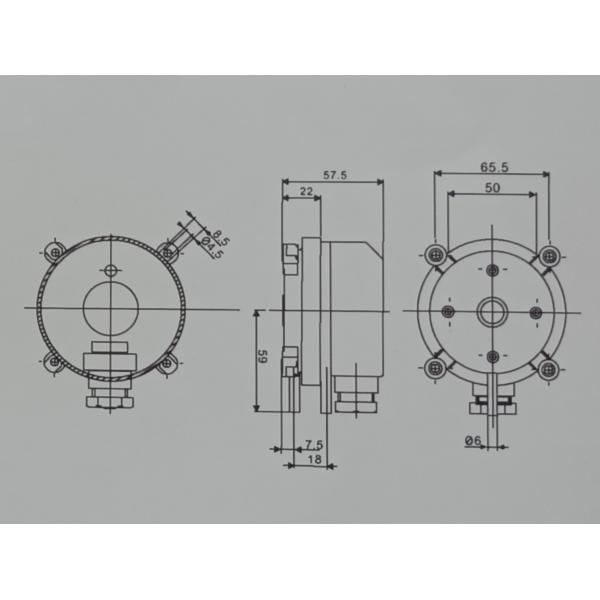

Dimensões totais:

Peso

Com caixa: aproximadamente 150 g

Sem caixa: 110 g

Vida útil mecânica

Mais de 1 milhão de interruptores (exclusivamente para o processo de composição de prata de alto desempenho)

Conexão elétrica

Inserto de flutuador AMP 6,3 mmX0,8 mm, padrão D1N:

46244, ou terminais com rosca de botão.

Cable PG-11 ou M20X1.5

Diagrama de contacto

•2NO 1 Choque de desligamento

3 COM­• 2 Choque eléctrico de trabalho

Linha de serviço

Parâmetro de classificação elétrica

Modelo padrão: máximo.1.0A(0.A)/250VAC

Modelo de baixa tensão: máximo.1.0A/24VDC
