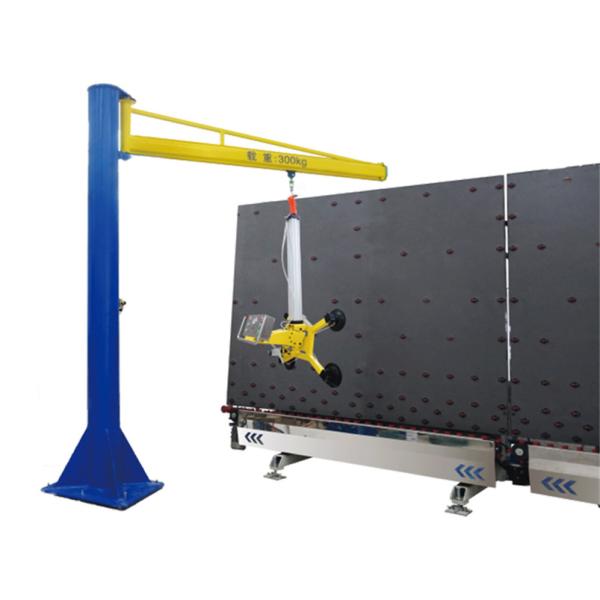

1. O copo elétrico da sução do vácuo é usado para a manipulação e a instalação do vidro da parede de cortina e usado geralmente com guindastes e caminhões do levantamento. 2. Duas baterias são o carregador 3. da C.C. 12V (um delas é de reposição): 110V/240V /380V 50HZ/60HZ, entrega monofásica opcional 4. A capacidade de carga do copo elétrico da sução para a parede de cortina é 400kgs/600kgs/800kgs (três modelos são opcionais) 5. de acordo com exigências do processo, um mecanismo do poder pode ser adicionada para realizar a função da aleta 90°-180°/rotação do workpiece. O método de controle pode ser controle manual/controle elétrico/controlo de controle remoto/automático. Pode igualmente ser usado como um módulo da execução do manipulador e do robô para realizar a manipulação automática e inteligente. 6. O conjunto do equipamento é equipado com as bombas de vácuo importadas ultramarinas, as válvulas, os interruptores, e algumas peças sobresselentes importantes. Incluindo bomba opcional de bomba de vácuo de Thomas do americano ou de vácuo da harmonia, bateria importada original de CSB, válvula de sentido único japonesa de SMC, copo importado opcional da sução do silicone, componentes pneumáticos usando Taiwan Airtac, desempenho estável etc. 7., fácil manter, rápido e simples. 8. Há copos da sução feitos do gel de silicone (óleo-resistente, deslizamento-resistente, resistente à corrosão; os copos da sução da borracha de nitrilo podem ser selecionados de acordo com necessidades reais, com adsorção mais forte), que pode formar a sução do vácuo com a superfície de contato de vidro para gerar o vácuo 9. adota o circuito de ar seguro do vácuo da pressão negativa, indicação digital de pressão negativa, comparada com a exposição tradicional do instrumento, a sensibilidade é aumentada por 30%, e a exposição é uns 10. mais intuitivos. O copo da sução pode ser ajustado e pode ser fechado e aberto separadamente. 11. O elevador do vácuo é equipado com uma campainha elétrica e um dispositivo leve do aviso. No caso da falha de energia ou do escapamento do vácuo, os sinais óticos e acústicos responderão para dizer o operador para realizar operações de emergência. 12. O elevador do vácuo é equipado com um tanque e exposição do interruptor de pressão, quando o poder é desligado de repente, pode manter o workpiece da queda por 30 minutos. 13. Há 4 braços telescópicos (opcionais), 4 almofadas da sução com um diâmetro de 300mm, cada copo da sução pode ser movido no feixe, cada copo da sução pode ser fechado por uma válvula de bola separada, cada copo da sução pode decolar se as chapa de vidro que os clientes querem processar são pequenas e pode ser operado também. O mesmo equipamento pode igualmente processar chapa de vidro de tamanhos diferentes. 14. O projeto de aspiradores de p30 de Jinan Kation passou a certificação do CE 13155 da União Europeia, e são tudo produtos CE-identificados

O projeto completamente fechado do escudo, usando o material de aço do manganês Q345, soldadura quadrada do tubo, capacidade forte do carga-rolamento, seguro e seguro, pode ser amplamente utilizado no processamento e o transporte profundo de vidro e a instalação de vidro da parede de cortina.

Pode ser equipado com a bomba de vácuo de Thomas do americano ou a bomba de vácuo importada da harmonia do tipo, e a bateria importada de CSB pode ser selecionada. A bateria é armazenamento de energia e livre de manutenção. Não há nenhuma necessidade de conectar a uma fonte de alimentação durante o processamento profundo de vidro.

O equipamento é equipado com um sistema da compensação da pressão do vácuo, que possa se assegurar de que o sistema inteiro do vácuo esteja mantido em um valor seguro relativamente constante da pressão durante o processo de manipulação de vidro, e o processo do uso é mais seguro do que outros fornecedores.

O vidro que iça a instalação do vidro é uma organização e uma construção totais meticulosas. Antes da construção, verifique os pessoais de cada estação, se as várias máquinas e ferramentas sejam normais, e se as medidas estão corretas. As ferramentas e as peças para operações da alta altitude devem ser colocadas em um jogo de ferramentas para impedir que os objetos caiam e firam povos. O vidro pode ser içado depois que a inspeção é terminada. (1) verificam a qualidade do vidro, pagam a atenção a se o vidro é rachado ou lascado, e se a posição da placa de cobre da braçadeira de suspensão está correta. Limpe a superfície do vidro com um pano seco, e marque a posição do vidro com um marcador. (2) instalam uma máquina elétrica do copo da sução. A máquina elétrica do copo da sução deve ser posicionada, simétrico, e levemente acima do vidro, de modo que o vidro depois que levantar pode evitar a deflexão e a rotação esquerdas e direitas. (3) instale copos manuais da sução e as luvas de borracha protetoras do lado em posições apropriadas sobre o vidro. O copo manual da sução no vidro permite os trabalhadores que trabalham em plataformas diferentes para ajudar ao vidro no lugar quando o vidro é no lugar. Vantagens da Tempo-economia do propagador do copo da sução do vidro do vácuo, da trabalho-economia, e da economia de gastos, conveniente e rápido operar-se; pequeno e de pouco peso, fácil segurar os workpieces, equipados com uma bomba de vácuo livre de óleo, nenhuma fonte da alimentação externa; com projeto ergonômico, som e sistema de alarme claro, dispositivo de armazenamento da energia, elevado desempenho, vida útil longa e outras características; coopere com a condução para formar uma solução de levantamento e de manipulação completa. Aplicação do processamento do vidro do propagador do vácuo, carga de vidro, e descarregamento, a instalação de vidro da parede de cortina, etc.; apropriado para workpieces com superfícies relativamente planas e densas e formas relativamente regulares. O princípio de funcionamento de propagador do vácuo o copo da sução do vácuo é conectado ao equipamento do vácuo (tal como a bomba de vácuo, etc.) através do canal de ar, e então aos contatos com outros workpieces (tais como o vidro, a placa de aço, etc.), e liga então o equipamento do vácuo sugar, de modo que a pressão de ar negativa seja gerada no copo da sução. Workpiece: Quando o workpiece é transportado ao destino, o mandril do vácuo está mudado da pressão de ar negativa zerar a pressão de ar ou a pressão de ar levemente positiva através da válvula de corrediça da mão, e o mandril do vácuo é separado para terminar a tarefa de transportar o workpiece.

1. A partida do elevador do vácuo do guindaste de vidro da sução gerencie sobre o interruptor de alimentação na caixa de controle, a bomba de vácuo é ligada, e o ar no acumulador é evacuado primeiramente para assegurar o suficiente vácuo. Quando a pressão é mais baixa de 50%, a lâmpada sadia e leve do alarme alarmar-se-á até que a pressão exigida do vácuo esteja alcançada. Quando a pressão alcança a pressão ajustada, a bomba de vácuo parará de automaticamente correr para salvar o poder. Neste tempo, a grua do vácuo está em um estado pronto. 2. posicionamento do controle de guindaste de vidro da sução o movimento do equipamento de levantamento de modo que o copo da sução da grua da sução seja próximo à superfície do vidro. Neste tempo, o copo da sução da grua da sução inteiramente é cabido e selado com a superfície de vidro; 3. impulso de vidro da adsorção a válvula de corrediça manual da mão no punho de funcionamento. Neste tempo, o copo da sução é conectado ao sistema do vácuo, e a grua da sução absorve automaticamente o vidro. O calibre de pressão do vácuo indicará o grau do vácuo (pressão) neste tempo. Quando o calibre de pressão mostra o grau do vácuo de 55% (- 0.55kg/f), significa que pode ser transportado. Este processo toma aproximadamente 2-3 segundos; 4. a aleta de vidro retira o pino do eixo de travamento e empurra o suporte de copo da sução vigorosamente para conduzir o workpiece para lançar acima. Quando é aproximadamente 90 graus, o pino do eixo trava automaticamente o suporte de copo da sução. Neste tempo, a aleta vertical de 90 graus do workpiece é realizada. 5. levantamento de vidro/que descarrega-se segurando o controle a grua elétrica para transportar a placa à posição de descarregamento; 6. a liberação de vidro puxa a válvula de corrediça manual no punho de funcionamento para fazer cada copo da sução comunicar-se com a atmosfera, a seguir a pressão do vácuo entre o copo da sução e a superfície de vidro desaparecerá, e o vidro separará do copo da sução. 7. a operação de repetição opera o equipamento de levantamento para mover-se para a placa seguinte a ser transportada, e etapa 2. da repetição.
