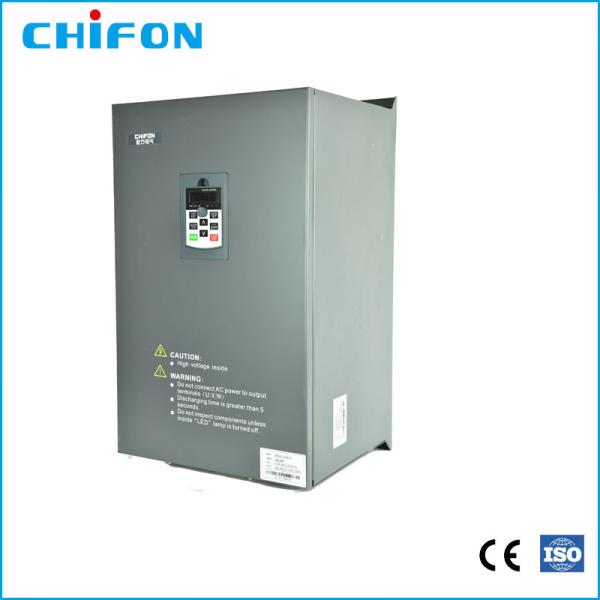

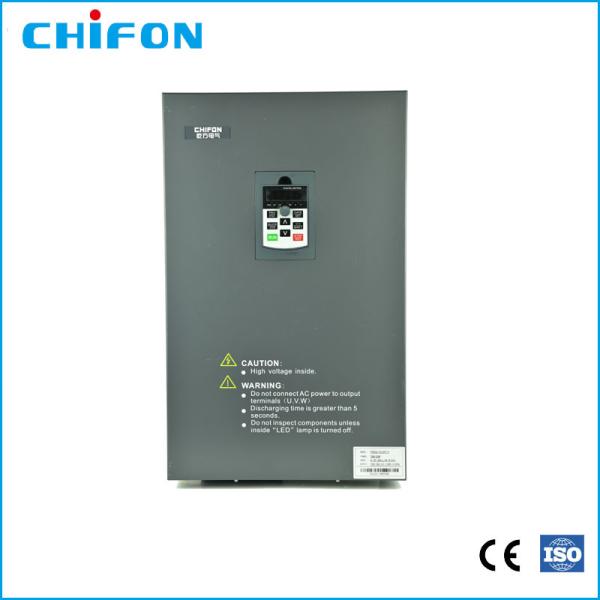

O que é VFD
UMA Acionamento de Frequência Variável (VFD)é um tipo de controlador de motor que aciona um motor elétrico variando a frequência e a tensão fornecida ao motor elétrico.Outros nomes para um VFD sãoacionamento de velocidade variável, acionamento de velocidade ajustável, conversor de frequência, acionamento CA, microdrive, e inversor.
A frequência (ou hertz) está diretamente relacionada à velocidade do motor (RPMs).Em outras palavras, quanto mais rápida a frequência, mais rápido os RPMs vão.Se uma aplicação não exigir que um motor elétrico funcione em velocidade máxima, o VFD pode ser usado para diminuir a frequência e a tensão para atender aos requisitos da carga do motor elétrico.À medida que os requisitos de velocidade do motor da aplicação mudam, oVFD pode simplesmente aumentar ou diminuir a velocidade do motor para atender ao requisito de velocidade.
Detalhes da embalagem do produto:
Modelo VFD |
tamanho da caixa (L*W*H)mm |
Peso líquido | Peso bruto | |
Mini tamanho | FPR500M-0,75G-T4 | 22*14*19 | 0,95kg | 1,3kg |
FPR500M-1.5G-T4 | ||||
FPR500M-2.2G-T4 | ||||
FPR500M-4.0G-T4 | 24*18*21 | 1,6 kg | 2,0 kg | |
FPR500M-11G-T4 | 32,5*25*26 | 3,45kg | 4,15kg | |
FPR500M-22G/30P-T4 | 39,5*29,5*28,5 | 6,6 kg | 7,65kg | |
tamanho S | FPR500A-0,75G-S2 | 24*18*21 | 1,6 kg | 2,0 kg |
FPR500A-1.5G-S2 | ||||
FPR500A-2.2G-S2 | ||||
FPR500A-0,75G-T4 | ||||
FPR500A-1.5G-T4 | ||||
FPR500A-2.2G-T4 | ||||
tamanho M | FPR500A-4.0G/5.5P-T4 | 32,5*25*26 | 3,1kg | 3,85kg |
FPR500A-5,5G/7,5P-T4 | ||||
FPR500A-7,5G/11P-T4 | ||||
tamanho G | FPR500A-11G/15P-T4 | 39,5*29,5*28,5 | 6,6 kg | 7,65kg |
FPR500A-15G/18.5P-T4 | ||||
FPR500A-18,5G/22P-T4 | ||||
Caixa de ferro | FPR500A-22G/30P-T4 | 52,5*35*32 | 18,55kg | 18,9kg |
FPR500A-30G/37P-T4 | ||||
FPR500A-37G/45P-T4 | ||||
FPR500A-45G/55P-T4 | 600*420*355 | kg | 36,25kg | |
FPR500A-55G/75P-T4 | ||||
FPR500A-75G/90P-T4 | 700*475*400 | kg | 51,9kg | |
FPR500A-90G/110P-T4 | ||||
FPR500A-110G/132P-T4 | ||||
FPR500A-132G/160P-T4 | 800*600*425 | kg | 85kg | |
FPR500A-160G/185P-T4 | ||||
FPR500A-185G/200P-T4 | ||||
FPR500A-200G/220P-T4 | ||||
FPR500A-220G/250P-T4 | 1400*850*500 | |||
FPR500A-250G/280P-T4 | ||||
FPR500A-280G/315P-T4 | ||||
FPR500A-315G/355P-T4 |
Julgamento de falha do VFD:
(1) O módulo retificador está danificado
Geralmente é causado pela tensão da rede ou por um curto-circuito interno.Substitua a ponte retificadora quando o curto-circuito interno for eliminado.Ao lidar com falhas no local, as condições da rede elétrica do usuário, como tensão da rede, presença ou ausência de máquinas de solda elétrica e outros equipamentos poluidores da rede elétrica, devem ser verificadas enfaticamente.
(2) O módulo inversor está danificado
Geralmente é causado por danos no motor ou no cabo e falha no circuito de acionamento.Após reparar o circuito do inversor, substitua o módulo quando a forma de onda do inversor estiver em boas condições.Depois de substituir a placa de acionamento no serviço de campo, você também deve prestar atenção para verificar o motor e o cabo de conexão.Após confirmar que não há falha, execute o inversor.
(3) Sem exibição após ligar
Geralmente, é causado por danos na fonte de alimentação de comutação ou danos no circuito de carregamento suave, de modo que o circuito CC não possui corrente contínua.Por exemplo, se a resistência de partida estiver danificada, o painel pode ser danificado.
(4) A sobretensão ou subtensão é exibida após ligar Geralmente devido à falta de fase de entrada, envelhecimento do circuito e umidade da placa de circuito.Descubra seu circuito de detecção de tensão e ponto de detecção e substitua o dispositivo danificado.
(5) Sobrecorrente ou curto-circuito à terra após ligar
Isso geralmente ocorre devido a danos no circuito de detecção de corrente.Como elementos Hall, amplificadores operacionais, etc.
(6) Iniciar a exibição sobre a corrente
Geralmente é causado por danos no circuito de acionamento ou no módulo inversor.
(7) A tensão de saída sem carga é normal e mostra sobrecarga ou sobrecorrente após o carregamento
Esse tipo de situação geralmente é causado por configuração inadequada de parâmetros ou envelhecimento do circuito do inversor e danos ao módulo.
Diagrama de conexão da fiação:
