Máquina de moagem e polimento metalográfico com disco duplo

Baixe dados técnicos: iqualitrol Máquina de moagem e polimento XGrind-315

Características:

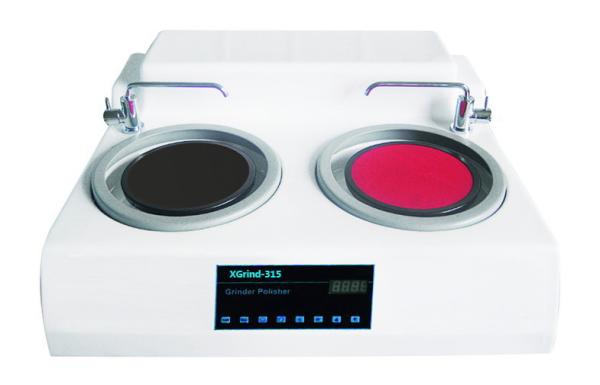

A máquina de polir-moer XGrind-315 de escritório de disco duplo é aplicável à moagem bruta, moagem fina e polimento de amostras metalográficas.

O XGrind-315 possui sistema de controle de microprocessador, com uma velocidade sem passo de 50-600rpm, é um equipamento indispensável na fabricação da amostra metalográfica.

O XGrind-315 possui um dispositivo de arrefecimento para arrefecer a amostra durante a moagem e polir, evitando assim danos à estrutura metalográfica causados pelo superaquecimento da amostra.

O XGrind-315 é fácil de usar, seguro e fiável, um equipamento de preparação ideal para laboratórios de plantas, institutos de investigação e universidades e faculdades.

Parâmetros técnicos:

As camadas superficiais danificadas pelo corte devem ser removidas por moagem.A grossaria do papel é indicada por um númeroAssim, por exemplo, um papel de 180 grit é mais grosso do que 1200 grit.

O processo de moagem envolve várias etapas, usando um papel mais fino (número maior) cada vez.

Isto pode ser facilmente conseguido orientando a amostra perpendicularmente aos arranhões anteriores.Entre cada grau, a amostra é lavada cuidadosamente com água com sabão para evitar a contaminação por grãos mais grosseiros presentes na superfície da amostra.Normalmente, o papel de melhor qualidade usado é o 1200, e uma vez que os únicos arranhões deixados na amostra são deste grau.

A série de fotos abaixo mostra a progressão da amostra quando triturada com papel progressivamente mais fino.

Os discos de polir são cobertos com um pano macio impregnado com partículas de diamante abrasivo e um lubrificante oleoso ou lubrificante aquoso.

São utilizadas partículas de duas qualidades diferentes: um polimento mais grosseiro - normalmente com partículas de diamantes de 6 microns de diâmetro que devem remover os arranhões produzidos na fase de moagem mais fina,

e um polimento mais fino, normalmente com partículas de diamante de 1 micrão de diâmetro, para produzir uma superfície lisa.

Antes de utilizar uma roda de polimento mais fina, a amostra deve ser lavada cuidadosamente com água quente com sabão, seguida de álcool, para evitar a contaminação do disco.O secamento pode ser feito mais rápido usando um secador de ar quente.

O polimento mecânico deixa sempre uma camada de material perturbado na superfície da amostra.
