Mandril rápido da mudança da maxila do FQ
Mandril rápido da mudança da maxila do FQ
Especificações
Número de modelo :
FQ-08A6, FQ-10A8, FQ-12A8
Lugar de origem :
China
MOQ :
1 conjunto
Termos do pagamento :
T / T, Western Union
Capacidade da fonte :
1000 sets/M
Tempo de entrega :
3 dias do trabalho disponível
Detalhes de empacotamento :
O bom e pacote firme é apropriado para o transporte do mar e do ar
Nome do produto :
Mandril rápido da mudança da maxila do FQ
Materiais :
forjados de aço
Uso :
Preensão/dispositivo bonde
Matéria :
Elevada precisão/de alta qualidade
Tamanho :
refira a especificação
Serviço :
OEM/ODM é aceitável
Descrição

Mandril rápido da mudança da maxila do FQ

Tipo: NTH

a hora a mais curto para mudar a maxila macia, e a precisão alta da repetibilidade.
O corpo do mandril e todas as peças são endurecidos e moído, pode ser lubrificado diretamente.
construção alta da rigidez e precisão de aperto alta.
Para o sistema de segurança que a maxila mestra terminará do retorno quando a maxila e a serrilha baixas combinarem acima corretamente.
Mandril rápido da mudança da maxila do FQ


Especs.
Modelo		 Curso do atuador
milímetro		 Diâmetro do curso da maxila.
milímetro		 Diâmetro de lançamento máximo.
milímetro		 Diâmetro de lançamento mínimo.
milímetro

Max.D.B.

Tração

kgf

 Força de aperto máxima
kgf
FQ-08A6 16 7,5 210 23 45.0(4590) 100(10200)
FQ-10A8 19 8,8 254 41 60.0(6118) 135(13765)
FQ-12A8 23 10,6 315 47 81.0(8259) 180(18354)



Especs.
Modelo		 RPM máximo Mim
kg*m2		 Peso
quilograma		 Peso (anúncio.)
quilogramas

Combinado

cilindros

 Pressão máxima
Mpa (kgf/cm2)
FQ-08A6 5000 0,15 24,5 26 H-1778 3.1(31)
FQ-10A8 4500 0,41 44 46 H-2085 2.8(28)
FQ-12A8 3500 0,96 73 75 H-2511 2.4(25)

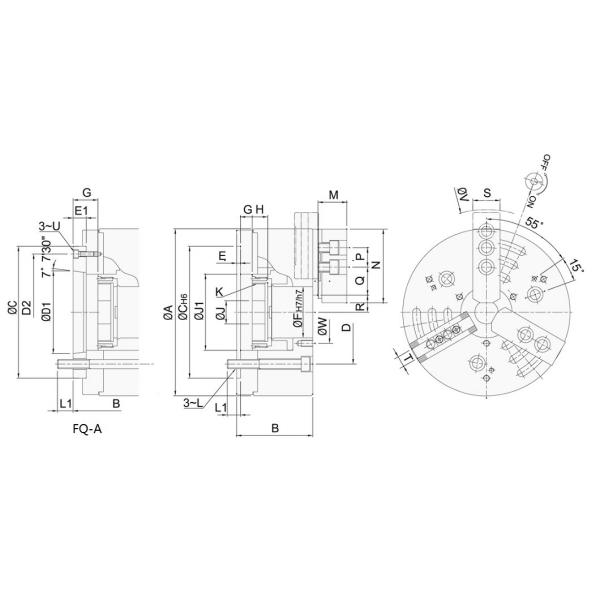

Especs.

Modelo

 A B B C D D1 D2 E E1 F Gmax Gmax Gmin Gmin H J
FQ-08A6 215 98 110 170 133,4 106,38 150 5 17 66 14,5 32 -1,5 15,5 20 30
FQ-10A8 254 119 132 220 171,4 139,72 190 5 18 81 8,5 26,5 -10,5 7,5 39 45
FQ-12A8 315 133 145 220 171,4 139,72 190 6 18 106 8,5 26,5 -14,5 3,5 42 50



Especs.
Modelo		 J1 K máximo L L1 L1 M N P Q R máximo Minuto de R S T U V W
FQ-08A6 98 M75×2 M12 17 20 37 95 25 36 20.8~44.8 17.1~41.1 35 14 M6 264 80
FQ-10A8 115 M90×2 M16 23 25 42 110 30 40,5 21.1~52.8 16.7~48.2 40 16 M8 312 100
FQ-12A8 140 M115×2 M16 22 24 50 111 30 57 34.1~70.1 28.8~64.8 50 21 M8 360 130

Assunto às mudanças da tecnologia sem informação prévia
As exigências não padronizadas podem ser feitas



Transferência do catálogo da produção:

FQ Series.pdf
