MANDRIL DE IAH AUTO-INDEXING
MANDRIL DE IAH AUTO-INDEXING
Especificações
Número de modelo :
IAH-225, IAH-250, IAH-275, IAH-315, IAH-350, IAH-400, IAH-500, IAH-670,
Lugar de origem :
China
MOQ :
1 conjunto
Termos do pagamento :
T / T, Western Union
Capacidade da fonte :
1000 sets/M
Tempo de entrega :
3 dias do trabalho disponível
Detalhes de empacotamento :
O bom e pacote firme é apropriado para o transporte do mar e do ar
Nome do produto :
MANDRIL DE IAH AUTO-INDEXING
Materiais :
forjados de aço
Uso :
Preensão/dispositivo bonde
Matéria :
Elevada precisão/de alta qualidade
Tamanho :
refira a especificação
Serviço :
OEM/ODM é aceitável
Descrição

MANDRIL DE IAH AUTO-INDEXING

Tipo: NTH
o múltiplo da máquina surge em um único aperto
índice da em--mosca
sistema exato, durável do índice
posições de índice 4*90° ou 8*45°
as dimensões suportadas referem os modelos IAH-400 e maior.

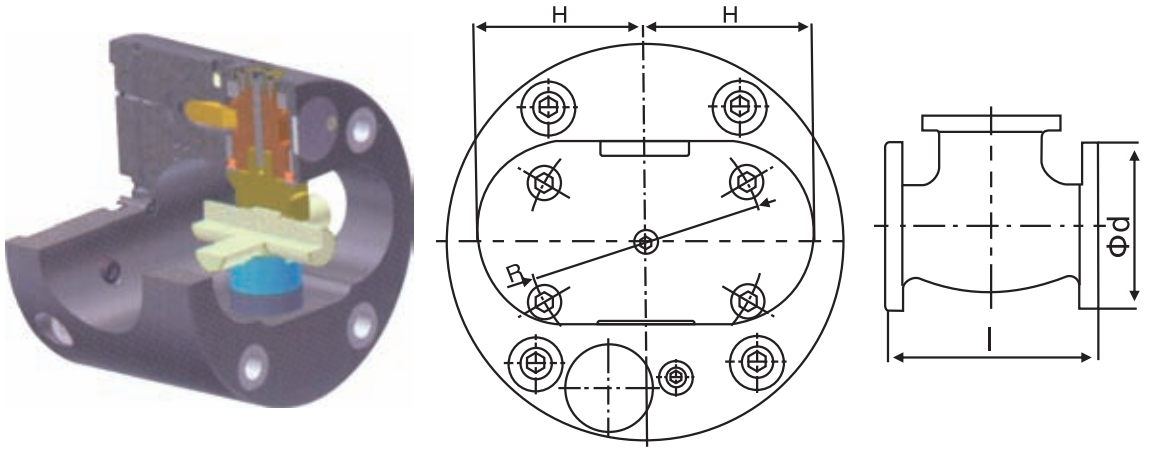

Modelo Tamanho de Max.Workpiece
Фd milímetro		 Tamanho de Max.Workpiece
Mim milímetro
IAH-225 60 100
IAH-250 65 160
IAH-275 80 220
IAH-315 100 230
IAH-350 135 240
IAH-400 170 260
IAH-500 220 310
IAH-670 300 400

MANDRIL DE IAH AUTO-INDEXING
MANDRIL DE IAH AUTO-INDEXING


Especs.

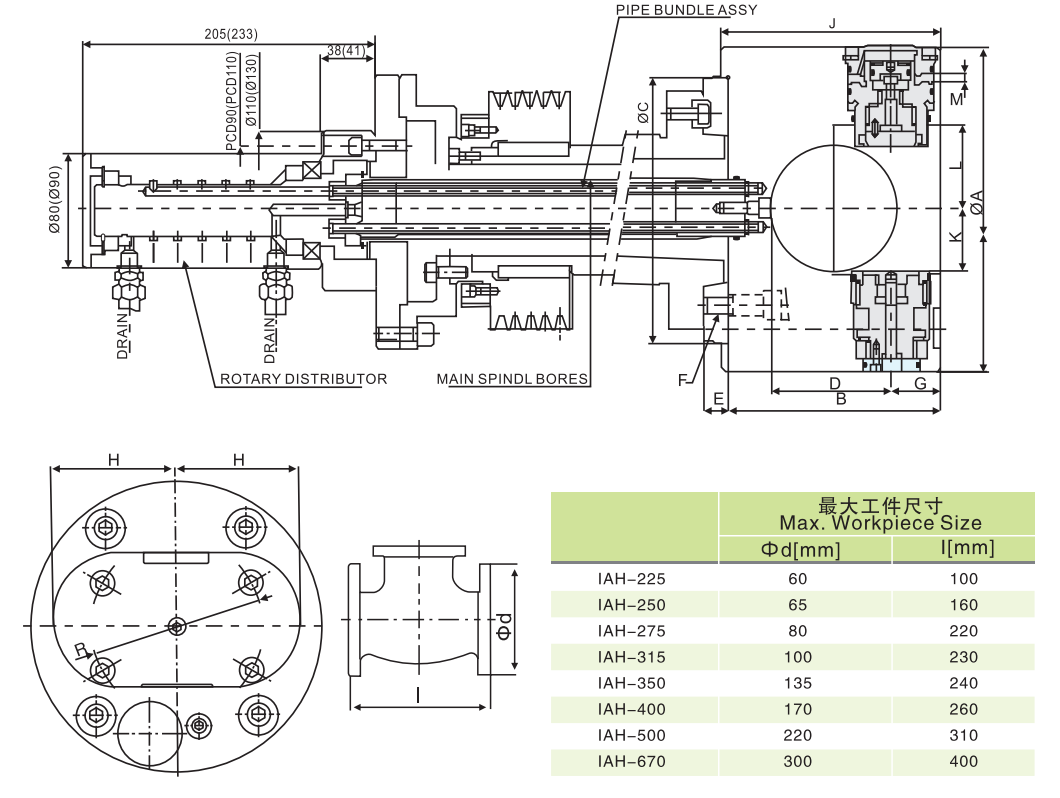

Modelo		 ØA B ØC (h7) D E F G H J K L M ØR
IAH-225 225 149 185 84 25 M12 35 95 154 46 58 11,5 133,4
IAH-250 250 185 210 113 25 M12 40 106 190 46 55 20 133,4
IAH-280 280 208 210 125 25 M16 48 125 213 57 67 20,5 171,4
IAH-315 315 227 235 136 25 M16 50 136 232 70 85 22 171,4
IAH-350 350 235 290 148 30 M20 50 145 240 84 102 23 235
IAH-400 400 253 290 160 30 M20 60 165 259 100 114 30 235
IAH-500 500 301 380 200 35 M20, M24 68 205 308 133 157 35 235
IAH-670 670 465 380 286 40 M24 90 275 470 176 214 40 330,2



Especs.
Modelo		 Máximo Clamping Força
kgf		 Furo de eixo
milímetro		 RPM máximo Peso
quilograma		 Mim
kg*m2		 Tamanho de Max.Workpiece
S milímetro		 Tamanho de Max.Workpiece
T milímetro
IAH-225 1270 over45 2800 29 0,9 60 100
IAH-250 1730 over45 2400 44 1,7 65 160
IAH-280 2550 over45 2000 56 2,8 80 220
IAH-315 2550 over45 1800 75 5 100 230
IAH-350 2550 over55 1800 100 8 135 240
IAH-400 3530 over55 1200 145 15 170 260
IAH-500 4670 over55 900 230 25,4 220 310
IAH-670 5890 over55 600 540 32,5 300 400

Assunto às mudanças da tecnologia sem informação prévia
As exigências não padronizadas podem ser feitas

Transferência do catálogo da produção: IAH Series.pdf
