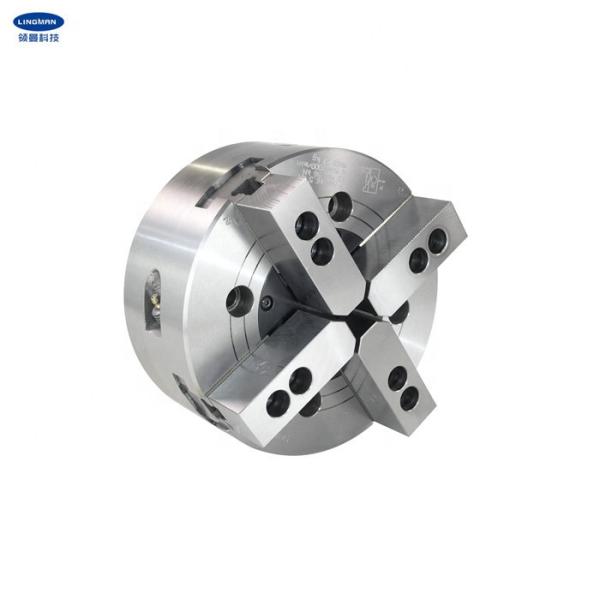

Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas
Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas
Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas
Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas
Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas
Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas
Especificações
Number modelo :
4H-06
Lugar de origem :
Changzhou, Jiangsu, China
MOQ :
1 grupo
Termos do pagamento :
T/T, L/C
Capacidade da fonte :
200 grupos pelo mês
Prazo de entrega :
7-15 dias do trabalho
Detalhes de empacotamento :
Caixa de madeira
Nome do produto :
Mandril de furo passante hidráulico
Curso da cunha :
12mm
Curso/diâmetro da garra :
5.5mm
Apertando o diâmetro :
15-168mm
Tração máxima de D.B :
21.7KN
Força de aperto máxima :
56,9 KN
Números máximos de revoluções :
5100 r.p.m
Peso :
14.5kg
Pressão de Max.Working :
2,81 Mpa
Cilindro rotativo aplicável :
TH-646
Descrição
Mandril do torno de 4 maxilas através do mandril hidráulico do poder da máquina do CNC do mandril do furo

1. descrição


O mandril tem uma grande estrutura do através-furo, e as quatro garras são em forma de cunha, que seja especialmente apropriada para apertar objetos especial-dados forma. Todas as superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. Além, tem a rigidez alta e a precisão de aperto alta.

O mandril é resistente e durável, e corre lisamente na alta velocidade. Repetibilidade de posicionamento alta e grande força de aperto, apropriadas para a produção automatizada. Através do furo o projeto pode ser usado para fazer à máquina longo do workpiece.



O aro reduz o peso do torno e aumenta a vida útil. A conexão do cilindro curto conforma-se ao padrão nacional, e o cliente não precisa de mudar a estrutura do torno, mas precisa somente uma flange do mesmo tamanho como o mandril, que pode facilmente ser instalado em um curto período de tempo.



Além do que 15 polegadas, os vários tamanhos dos mandris tais como 4 polegadas, 5 polegadas, 6 polegadas, 8 polegadas, 12 polegadas, e 18 polegadas estão igualmente disponíveis. Os mandris feitos sob encomenda estão igualmente disponíveis de acordo com seus desenhos e exigências.


2. parâmetros de desempenho

Número de modelo

 4H-06A5

Curso da cunha

 12mm

Curso/diâmetro da garra

 5.5mm

Apertando o diâmetro

 15-168mm

Tração máxima de D.B

 21.6KN

Força de aperto máxima

 56.8KN

Peso

 14.3KG

Pressão de Max.working

 2.8Mpa

Revoluções máximas do número

 5000 r.p.m

Cilindro giratório aplicável

 TH-646


3. dimensões


Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas


Especificações B C D D1 D2 E E1 F G MAX MINUTO DE G H J
4H-06A5 168 91 140 104,8 82,56 116 5 15 45 26 14 19 20


4. vantagens


a. projeto completo do curso
b. vasta gama de aplicações, diversificação de processar perfis
c. precisão de posicionamento repetitiva alta
d. baixo custo de manutenção, vida útil longa

e. as configurações múltiplas estão disponíveis
e.1 contínuo ou oco
Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco




5. Nosso serviço

a. Nós somos a fábrica direta com bom preço e prazo de execução rápido.
b. Trabalho profissional da equipe de projeto com você.
s. Equipe profissional do QC para garantir o de alta qualidade.
d. Desde que serviço do OEM & do ODM


6. linha de produção
Mandril do poder da máquina do CNC de Chuck Through Hole Hydraulic Chuck do torno de 4 maxilas
