Especificações
Temperatura de funcionamento :
83 vezes 84.3 vezes 3.29
Disposição de pixels :
Faixa RGB
Tipo de LCD :
Normalmente preto
Área ativa :
71.856 ((H) * 70.176 ((V)
Tamanho :
3,95
Interface LCM :
Interface MIPI BIT
Elemento de acionamento :
Matriz ativa TFT
Descrição



Introdução ao produto: 4" Touch TFT LCD Square 480x480 IPS Display



Resumo

Apresentamos o nosso LCD TFT Touch de 4" de alto desempenho com uma resolução de 480x480 pixels.e uma interface táctil intuitivaA tecnologia IPS (In-Plane Switching) garante ângulos de visão largos e representação de cores consistentes, tornando-a ideal para aplicações internas e externas.





Características fundamentais

  • Tamanho da tela: 4 polegadas em diagonal
  • Resolução: 480x480 pixels para visuais claros e detalhados
  • Tecnologia de toque: capacidades de toque capacitivo para interações de usuário rápidas e precisas
  • Tipo de tela: A tecnologia IPS oferece ângulos de visão mais amplos e melhor precisão de cores
  • Interface: Compatível com vários microcontroladores e plataformas, facilitando a integração nos seus projetos
  • Brilho: Níveis elevados de brilho para garantir a visibilidade em diferentes condições de iluminação
  • Profundidade de cor: profundidade de cor de 16 bits para reprodução de cores vibrantes e ricas
  • Baixo consumo de energia: concebido para eficiência energética, tornando-o adequado para dispositivos a bateria



Aplicações

  • Display de interruptor inteligente
  • painel de exibição médica
  • Exibição de aparelhos domésticos
  • Exibição de equipamento industrial
  • Display de equipamento de segurança
  • Display de equipamento de instrumentos e medidores
  • Display eletrónico digital



Vantagens

  • Facilidade de integração: o módulo de exibição foi concebido para integração direta com placas de desenvolvimento comuns e microcontroladores.
  • Durabilidade: Construído para suportar várias condições ambientais, garantindo longevidade e confiabilidade.
  • Personalização: opções disponíveis para personalização para atender às necessidades específicas da aplicação, incluindo sensibilidade do ecrã sensível ao toque e tipos de conectores.



Conclusão

O ecrã LCD TFT Touch de 4" quadrado 480x480 IPS destaca-se como uma solução versátil e robusta para uma variedade de aplicações.e ampla compatibilidade, é a escolha perfeita para desenvolvedores e engenheiros que procuram melhorar os seus produtos com uma interface táctil de alta qualidade.



Para mais informações ou para fazer uma encomenda, por favor contacte-nos.



Produto: Display quadrado TFT de 4 polegadas Ecrã táctil: Sem toque, (com CTP opcional)
Resolução: 480*480 Dimensão do vidro da tampa: Personalizável
Direção de visualização: Todos os ângulos de visão, IPS Interface: MIPI
Número do pin: 31 pinos Conexão: ZIF
Luminância superficial: 350 Cd/m2 (nits) Típico Duração de vida do LED: 30000 horas







4 polegadas LCD TFT touch, quadrado 480X480 TFT IPS LCD desenho





4





4







Descrição da função do módulo



Número do PIN. Símbolo MDLFuncional
1 LEDK Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
2 LEDA Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.
3 CTP-VCC 3.3V Painel de toque POurofornecimento2.8~3.3V
4 CTP-SCL 3.3V Relógio I2C do painel táctil
5 CTP-SDA 3.3V Dados I2C do painel táctil
6 CTP-RST 3.3V Reinicie o painel de toque
7 CTP-INT 3.3V Saída de interrupção do painel de toque
8 NC NC
9 GND Terra de potência
10 Reinicialização Reinicie o terminal de entrada de sinal.
11 TE Impulso da cabeça para efeito de ruptura.
12 ~ 13 VDD 3,3 V Fornecimento de energia para LCD.
14 VDDIO 1,8 V Fornecimento de energia para entrada e saída.
15 GND Terra de potência
16 ~ 17 NC NC
18 GND Terra de potência
19 ~ 20 NC NC
21 GND Terra de potência
22 CLKP Polaridade positiva do sinal de relógio diferencial de baixa tensão
23 CLKN Polaridade negativa do sinal de relógio diferencial de baixa tensão
24 GND Terra de potência
25 MIPI_1N Polaridade negativa do sinal de dados diferenciais de baixa tensão 3
26 MIPI_1P Polaridade positiva dos dados diferenciais de baixa tensão 3 sina
27 GND Terra de potência
28 MIPI_0N Polaridade negativa do sinal de dados diferenciais de baixa tensão 3
29 MIPI_0P Polaridade positiva dos dados diferenciais de baixa tensão 3 sina
30 GND Terra de potência





ABsoluçãoMAxiomRatingir



Características Símbolo Minha. Max. - O quê? Unidade
Temperatura de funcionamento da LCM TOPR - 20 + 70 °C
Temperatura de armazenamento da LCM TGST - Trinta + 80 °C
TP Temperatura de funcionamento e umidade (20% ~ 90%RH) TOPR - 20 + 70 °C
TP SStemperatura e umidade de armazenamento (20% ~ 90%RH) TGST - Trinta + 80 °C
Humidade RH - Não. 90 %





TFT DCCCaracterísticas



Características Símbolo Minha. Tipo. Max. - O quê? Unidade
Voltagem de alimentação para E/S VDDIO 1.65 1.8 3.3 V
Voltagem de alimentação para (DC/DC) VDD 2.6 3.3 3.3 V
Consumo atual Eu...DD - Não. - Não. - Não. mA
Eu...DD-SLEEP - Não. - Não. - Não. uA







Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 8 LEDs brancos.

são apresentadas nos quadros seguintes.

Características Símbolo Minha. Tipo Max. - O quê? Unidade Notas
Voltagem para a frente VF 11.2   12.8 V - Não.
Corrente para a frente Eu...F - Não. 40 - Não. mA - Não.
Luminância ((Com LCD + CTP) Lv - Não. 350 - Não. cd/m2 - Não.
Tempo de vida útil do LED N/A - Não. 30,000 - Não. Horário Nota 1



Nota:

  • O tempo de vida do LED é definido como a diminuição do brilho do módulo para 50% do brilho original aLO tempo de vida do LED pode ser diminuído se oLÉ superior a 25 mA/LED.



RPonto de ensaio de viabilidade



- Não, não. Ponto de ensaio Condição de ensaio Notas
1 Armazenamento a alta temperatura +80°C / 96H

1O teste funcional está bem.

Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos.

2Não baixes.

Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.




2 Armazenamento a baixa temperatura -30°C / 96H
3 High Tempe, em funcionamento +70°C / 96H
4 Temperamento baixo. -20°C / 96H
5 Armazenamento a alta temperatura/umidade 50°C x 90%RH /96H
6 Choque térmico e de frio Estado estático, -20°C ((30min) ~60°C (30min),50 ciclos

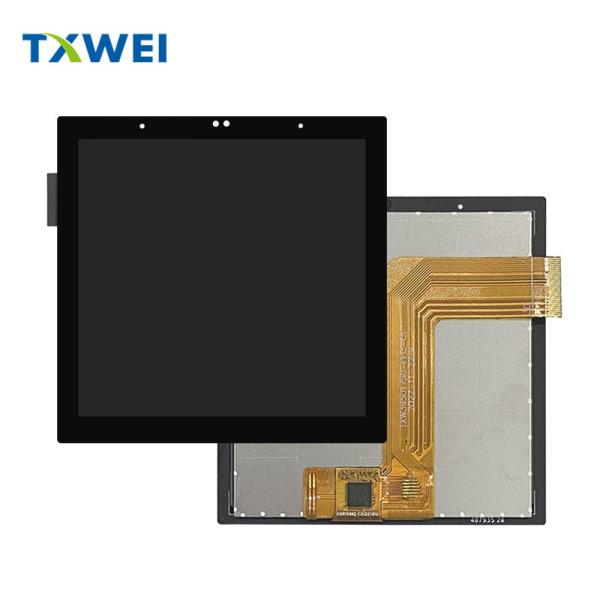

4 polegadas LCD TFT touch, quadrado 480X480 TFT IPS LCD Imagem real do produto

4

4 4
