4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC
4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC
4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC
4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC
4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC
4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC
Especificações
Número de pixels :
720*1280
IC/LCM IC de condutor :
JD9365DA
Contagem de pin n :
25
Disposição de pixels :
Faixa RGB
Tipo de LCD :
Normalmente preto
Interface LCM :
Interface MIPI BIT
PASSO DO PIXEL (W*H) :
61.4*112.6*1.6
Brilho :
400cd/m2
Descrição

Introdução ao produto

O ecrã SPI TFT de 4,7 polegadas é um ecrã LCD TFT colorido com uma interface MIPI de matriz de pontos 720 * 1280, com exibição em cores ricas e alta resolução,fornecer aos utilizadores uma experiência visual claraAdequado para dispositivos de pagamento, monitores infantis, monitores de dispositivos de monitoramento, dispositivos de controle de acesso, dispositivos de segurança, dispositivos portáteis, painéis de exibição de educação infantil, etc.



Este módulo MIPI TFT TXW470008B0 de 4,7 polegadas vem com um driver IC JD9365DA incorporado; Ele suporta a interface MIPI BIT e tem uma tensão de alimentação (VDD) de 15V.Pode operar numa faixa de temperatura de -20 °C a +70 °C e armazenar numa faixa de temperatura de -30 °C a +80 °C.



Com base neste produto MIPI TFT de 4,7 polegadas, a Tianxianwei Technology fornece soluções personalizadas diferenciadas, incluindo, entre outros:



Personalização da luz de fundo: ajuste o tipo e o brilho da luz de fundo de acordo com os requisitos do produto.

Personalização da interface: Altere a estrutura e a interface do cabo de tela LCD para se adaptar a plataformas de hardware específicas.

Integração de telas sensíveis ao toque: telas sensíveis ao toque resistentes ou capacitivas opcionais podem melhorar a experiência de interação do usuário.





Características



Produto: 4Display LCD TFT de 0,7 polegadas
Número do modelo

TXW470008B0
Resolução:

720*1280
Direção de visualização: Às 12 horas.
Interface:

MIPI BIT

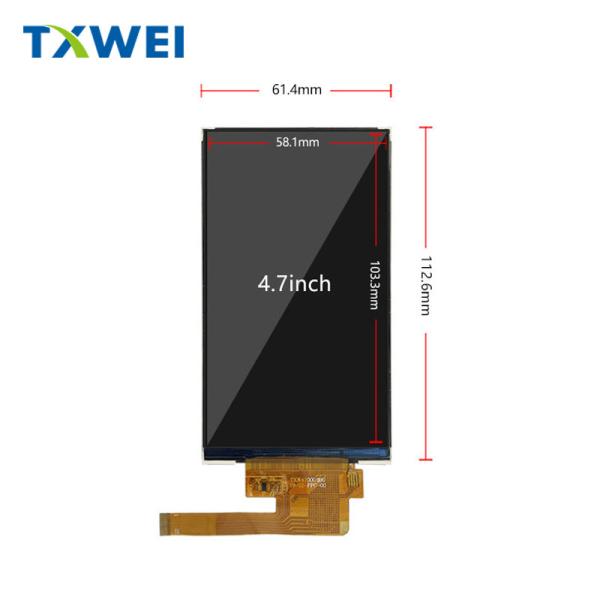

Dimensão de contorno:

61.4*112.6*1.6(mm)
Área ativa:

58.104 ((H) *103.296 ((V)(mm)
Número do pin: 25 pinos
Conexão: FPC Plugging
Luminância superficial: 400 Cd/m2 (nits)
Duração de vida do LED: 430000 horas
Certificado: ISO 9001:2015 / ISO 14001:2015
Conformidade: Compatível com os requisitos da Rohs & CE & FCC







Desenho de contorno





4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC







4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC











Descrição da função do módulo



Número do PIN. Símbolo Funcional
1 GND Terra de potência
2 LEDA Fornecimento de energia para o terminal de entrada do ânodo de retroiluminação.

3

 LEDK Fornecimento de energia para o terminal de entrada do cátodo de retroiluminação.
4 GND Terra de potência
5 VCC2.8V Fornecimento de energia 2.5-3,6 V
6 GND Terra de potência
7 VDDIO1.8V Fornecimento de energia 1.65-3.3V
8 RST Reinicie o terminal de entrada de sinal.
9 LPTE O sinal de efeito de rasgo é usado para sincronizar o MCU com a memória de quadro
10 NC(ID) NC
11 GND Terra de potência
12 CNT Pins de entrada de sinal diferencial MIPI-DSI CLOCK
13 TCP Pins de entrada de sinal diferencial MIPI-DSI CLOCK
14 GND Terra de potência
15 TDN0 Pins de entrada de sinal diferencial de dados MIPI-DSI
16 TDP0 Pins de entrada de sinal diferencial de dados MIPI-DSI
17 GND Terra de potência
18 TDN1 Pins de entrada de sinal diferencial de dados MIPI-DSI
19 TDP1 Pins de entrada de sinal diferencial de dados MIPI-DSI
20 GND Terra de potência
21 TDN2 Pins de entrada de sinal diferencial de dados MIPI-DSI
22 TDP2 Pins de entrada de sinal diferencial de dados MIPI-DSI
23 GND Terra de potência
24 TDN3 Pins de entrada de sinal diferencial de dados MIPI-DSI
25 TDP3 Pins de entrada de sinal diferencial de dados MIPI-DSI







ABsoluçãoMAxiomRatingir



Características Símbolo Minha. Max. - O quê? Unidade
Temperatura de funcionamento da LCM TOPR - 20 + 70 °C
Temperatura de armazenamento da LCM TGST - Trinta + 80 °C
Humidade RH - Não. 90 %





Características da unidade de retroiluminação

O sistema de iluminação de fundo é um tipo de iluminação de borda com 10 LEDs brancos.



Características Símbolo Minha. Tipo Max. - O quê? Unidade Notas
Voltagem para a frente VF 14.5 - Não. 16 V - Não.
Corrente para a frente Eu...F - Não. 40 - Não. mA - Não.
Luminância (com LCD) Lv - Não. 280 - Não. cd/m2 - Não.
Tempo de vida útil do LED N/A - Não. 30,000 - Não. Horário Nota 1



Nota:
(1) O “tempo de vida do LED” é definido como a diminuição do brilho do módulo para 50% do brilho original a IL=20mA/LED. O tempo de vida do LED pode ser diminuído se o IL em funcionamento for superior a 25mA/LED.


RPonto de ensaio de viabilidade



- Não, não. Ponto de ensaio Condição de ensaio Notas
1 Armazenamento a alta temperatura +80°C / 240H

1O teste funcional está bem.

Falta de segmento, segmento curto e pouco claro não exibido, exibição anormal e vazamento de cristal líquido não permitidos.

2Não baixes.

Bolhas de temperatura, fecho final solto e queda, arco-íris em moldura.




2 Armazenamento a baixa temperatura -30°C / 240H
3 High Tempe, em funcionamento +70°C / 240H
4 Temperamento baixo. -20°C / 240H
5 Armazenamento a alta temperatura/umidade 50+5°C x 90%RH / 48H
6

Quente e frio

choque

 Estado estático, -30°C ((1 hora) ~60°C (1 hora) ~-30°C ((1 hora), embalagem, 10 ciclos

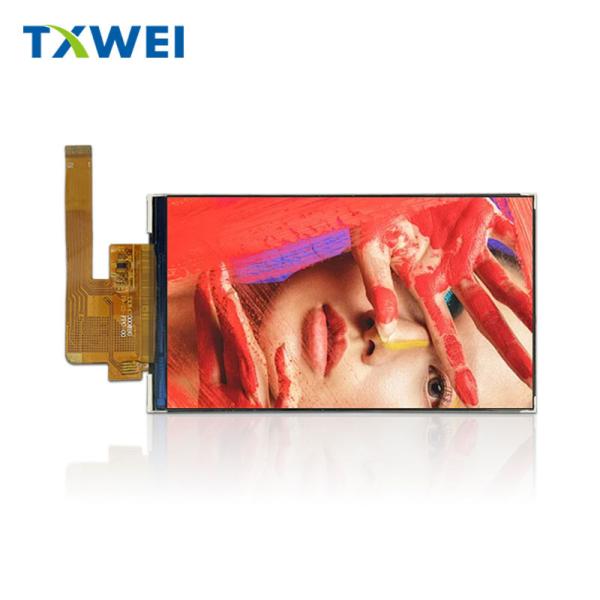

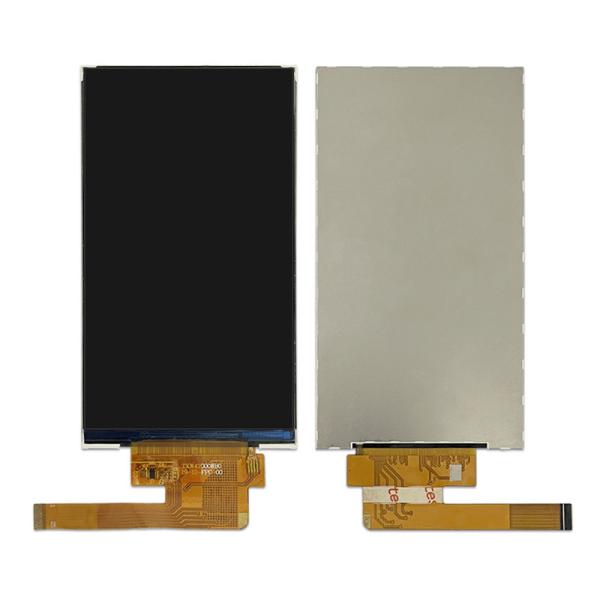

Imagem do produto



4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC

4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC





Instalações e certificações



4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC4.7 polegadas SPI TFT LCD Display 720 * 1280 pixels 25 pin MIPI Interface JD9365DA Driver IC
